Tabella completa dei diametri dei tubi in acciaio (neri & zincati): DN, pollici, millimetri e filettature spiegati

Diamètre des tubes de plomberie en pouces - mm et diamètres nominaux

Home Invasion |

In breve: se cerchi la corrispondenza esatta fra “DN 50”, 2″, “60,3” o “26 × 34”, sei nel posto giusto!
Qui districhiamo tutte le unità usando le misure ufficiali della EN 10241 e le lunghezze di filettatura BSPT (ISO 7-1).

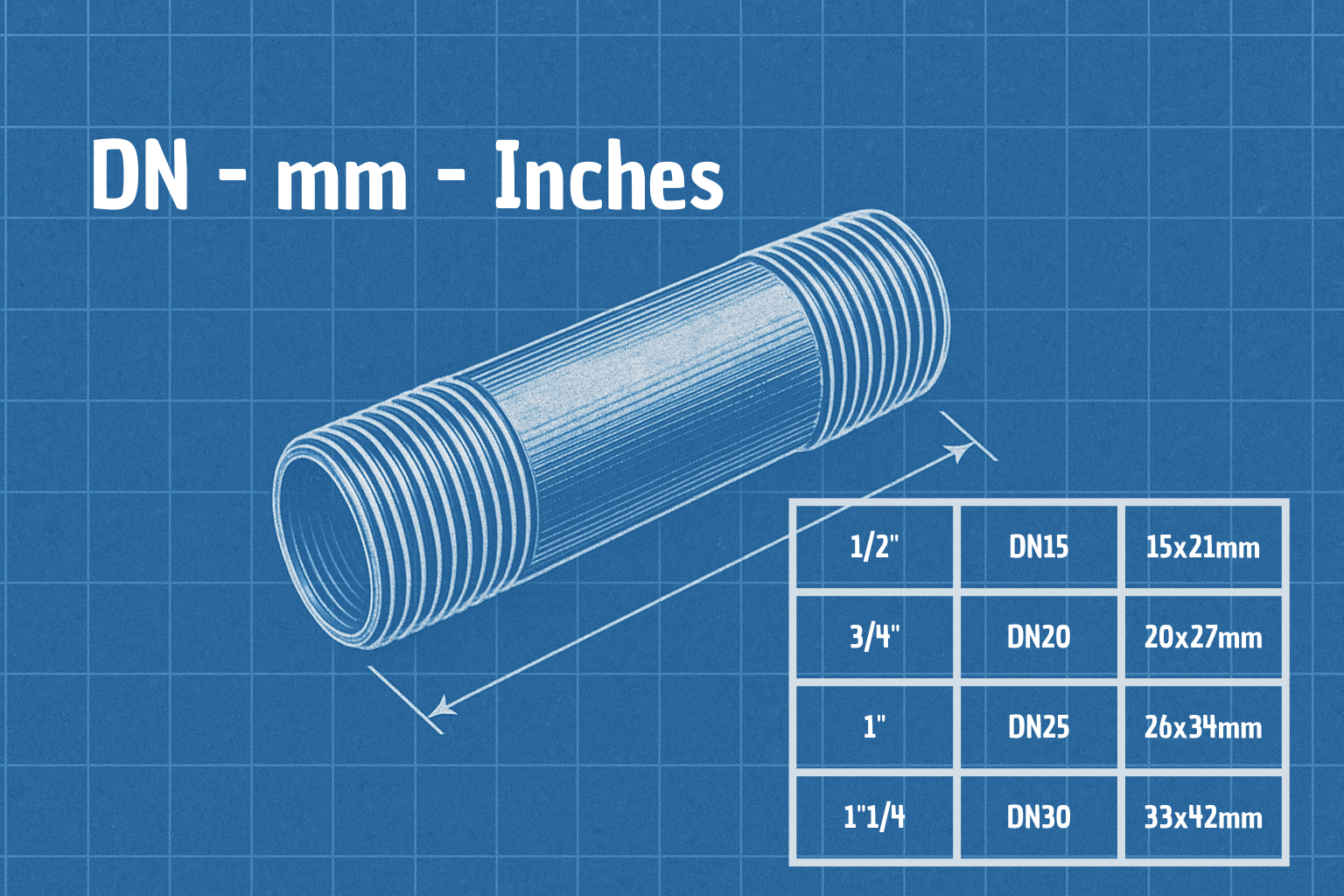

Tabella memo veloce:

Tabella riepilogativa misure tubi idraulici mm / pollici / DN

1. Perché questo articolo?

Nella vita di un idraulico o di un fai-da-te capita spesso di destreggiarsi fra tre sistemi:

  • il pollice (″) – retaggio anglosassone;
  • il DN (diametro nominale) – una “taglia” commerciale normalizzata;
  • il vero diametro in millimetri.

A ciò si aggiunge la differenza fra tubo saldato e senza saldatura: confusione assicurata! Questa guida serve a:

  • installatori che devono preventivare correttamente;
  • acquirenti che vogliono ordinare il giusto “26 × 34 mm zincato”;
  • maker che restaurano vecchi circuiti di riscaldamento in acciaio.

2. Ripasso rapido delle unità

  • Pollice (″): 1″ = 25,4 mm, ma in idraulica indica il diametro interno storico.
  • DN (Diametro Nominale): valori arrotondati (8, 10, 15…) che non coincidono col diametro reale; sono codici.
  • Ø esterno (OD) / Ø interno (ID): le uniche quote misurabili con il calibro. I nostri nipli filettati rispondono alla EN 10241; sono ricavati da tubo filettato di serie media (M) secondo EN 10255, il cui spessore va da 2,3 a 4,5 mm secondo il diametro. Il Ø interno ne deriva.

3. Tabella principale (DN ↔ pollici ↔ mm)

Suggerimento UX: la tabella è ordinabile; clicca sull’intestazione per riordinare.

DN Pollice Misura “mm” (FR) Ø est. (mm) Spessore (mm) Ø int.* (mm) Filetto utile R (mm)
8 ¼″ 8 × 13 13,5 2,3 8,9 9,7
10 ⅜″ 12 × 17 17,2 2,3 12,6 10,1
15 ½″ 15 × 21 21,3 2,6 16,1 13,2
20 ¾″ 20 × 27 26,9 2,6 21,7 14,5
25 1″ 26 × 34 33,7 3,2 27,3 16,8
32 1¼″ 33 × 42 42,4 3,2 36,0 19,1
40 1½″ 40 × 49 48,3 3,2 41,9 19,1
50 2″ 50 × 60 60,3 3,6 53,1 23,4
65 2½″ 66 × 76 76,1 3,6 68,9 26,7
80 3″ 80 × 90 88,9 4,0 80,9 29,8
100 4″ 102 × 114 114,3 4,5 105,3 35,8

*Ø int. = Ø est. − 2 × spessore, con gli spessori del tubo filettato di serie media (M) EN 10255 (2,3 → 4,5 mm).

4. Come leggere una sigla “26 × 34 mm”?

Regola mnemonica: nelle sigle francesi “15 × 21”, “20 × 27”, “26 × 34”…

  • il primo numero ≈ diametro interno storico;
  • il secondo numero ≈ diametro esterno del filetto maschio BSPT.
Valore Significato Quota reale
26 mm ID storico (prima dello spessore) Ø int. ≈ 27,3 mm per DN 25
34 mm Ø esterno del filetto BSPT Ø est. nominale = 33,7 mm

🧩 Conclusione: “26 × 34 mm” ⇢ DN 25 / 1″

I valori “26” e “34” sono arrotondati al millimetro e usati in cantiere per identificare rapidamente il tubo. Per calcoli o perdite di carico riferirsi sempre ai valori esatti di norma.

5. Filettatura BSPT (R): lo scheletro della tubisteria in acciaio

Pollice DN Conicità Angolo Lunghezza filetto utile (mm)
¼″ 8 1:16 55° 9,7
⅜″ 10 10,1
½″ 15 13,2
¾″ 20 14,5
1″ 25 16,8
1¼″ 32 19,1
1½″ 40 19,1
2″ 50 23,4
2½″ 65 26,7
3″ 80 29,8
4″ 100 35,8

Ti servono tubi già filettati? Scopri la nostra selezione di tubi zincati pre-tagliati ↗.

*Lunghezza minima del filetto utile, EN 10226-1 / ISO 7-1 tabella 1. Sigillare con canapa + pasta o nastro PTFE.

Per i controlli dimensionali completi leggi la guida essenziale EN 10241 ↗.

6. Tubo saldato vs senza saldatura: che differenza?

Tubo saldato: nastro d’acciaio avvolto e saldato longitudinalmente (ERW). La linea di saldatura si nota al banco luce o al microscopio.

  • Pro: prezzo basso, ampia disponibilità, taglio diritto.
  • Da verificare: controllate il cordone di saldatura prima di rifilettare un’estremità.

Tubo senza saldatura: prodotto a caldo (HFS) o per estrusione.

  • Pro: maggiore tenuta a pressione e flessione; nessuna zona termicamente alterata.
  • Contro: +15 – 25 % di costo; lieve ovalità da correggere prima della filettatura.

Come riconoscerli? Smussa un’estremità: se vedi un leggero cordoncino o grana “a strati” è saldato. Nel tubo zincato la saldatura è spesso più lucida.

7. Applicazioni tipiche e portata massima consigliata

Riferimento: acqua fredda 15 °C, calcolato sul Ø interno reale del tubo. La prima colonna adotta 2 m/s, la velocità corrente negli impianti sanitari; la seconda 3 m/s, limite oltre il quale rumore ed erosione diventano sensibili.

DN Pollice Portata a 2 m/s
(L/min)
Portata a 3 m/s
(L/min)
Utilizzi comuni
15 ½″ 24 37 Sanitari domestici, aria compressa 8 bar
20 ¾″ 44 67 Caldaia murale, ricircolo ACS
25 1″ 70 105 Naspi antincendio, anello vapore
32 1¼″ 122 183 Collettore primario centrale termica
40 1½″ 165 248 Aria di processo, gasolio leggero
50 2″ 266 399 Raffreddamento industriale

8. FAQ – conversioni incrociate e domande tecniche

¼″ — DN 8 — 8 × 13 mm

Quanti mm misura ¼″?
¼″ corrisponde a 8 × 13 mm.
Quale DN corrisponde a ¼″?
¼″ corrisponde a DN 8.
8 × 13 mm a che misura in pollici corrisponde?
8 × 13 mm corrisponde a ¼″.
8 × 13 mm corrisponde a quale DN?
8 × 13 mm corrisponde a DN 8.
A quanti mm corrisponde DN 8?
DN 8 corrisponde a 8 × 13 mm.
DN 8 corrisponde a quanti pollici?
DN 8 corrisponde a ¼″.

⅜″ — DN 10 — 12 × 17 mm

Quanti mm misura ⅜″?
⅜″ corrisponde a 12 × 17 mm.
Quale DN corrisponde a ⅜″?
⅜″ corrisponde a DN 10.
12 × 17 mm a che misura in pollici corrisponde?
12 × 17 mm corrisponde a ⅜″.
12 × 17 mm corrisponde a quale DN?
12 × 17 mm corrisponde a DN 10.
A quanti mm corrisponde DN 10?
DN 10 corrisponde a 12 × 17 mm.
DN 10 corrisponde a quanti pollici?
DN 10 corrisponde a ⅜″.

½″ — DN 15 — 15 × 21 mm

Quanti mm misura ½″?
½″ corrisponde a 15 × 21 mm.
Quale DN corrisponde a ½″?
½″ corrisponde a DN 15.
15 × 21 mm a che pollice corrisponde?
15 × 21 mm corrisponde a ½″.
15 × 21 mm corrisponde a quale DN?
15 × 21 mm corrisponde a DN 15.
A quanti mm corrisponde DN 15?
DN 15 corrisponde a 15 × 21 mm.
DN 15 corrisponde a quanti pollici?
DN 15 corrisponde a ½″.

¾″ — DN 20 — 20 × 27 mm

Quanti mm misura ¾″?
¾″ corrisponde a 20 × 27 mm.
Quale DN corrisponde a ¾″?
¾″ corrisponde a DN 20.
20 × 27 mm a che pollice corrisponde?
20 × 27 mm corrisponde a ¾″.
20 × 27 mm corrisponde a quale DN?
20 × 27 mm corrisponde a DN 20.
A quanti mm corrisponde DN 20?
DN 20 corrisponde a 20 × 27 mm.
DN 20 corrisponde a quanti pollici?
DN 20 corrisponde a ¾″.

1″ — DN 25 — 26 × 34 mm

Quanti mm misura 1″?
1″ corrisponde a 26 × 34 mm.
Quale DN corrisponde a 1″?
1″ corrisponde a DN 25.
26 × 34 mm a che pollice corrisponde?
26 × 34 mm corrisponde a 1″.
26 × 34 mm corrisponde a quale DN?
26 × 34 mm corrisponde a DN 25.
A quanti mm corrisponde DN 25?
DN 25 corrisponde a 26 × 34 mm.
DN 25 corrisponde a quanti pollici?
DN 25 corrisponde a 1″.

→ Ordinare in 1": acciaio nero · acciaio zincato

Domande tecniche

Spessore minimo di un tubo DN 25?
3,2 mm (tubo filettato EN 10255, serie media M).
Esiste una filettatura BSP per DN 65?
Sì: filettatura conica R 2½″ ISO 7-1 copre DN 65.
Che pressione regge un tubo saldato DN 50?
Il tubo filettato è dato per PN 20 bar. I raccordi in ghisa malleabile tengono 25 bar fino a 120 °C e 20 bar a 300 °C: un assemblaggio è limitato dal suo pezzo più debole.
Come distinguere saldato da senza saldatura?
Il saldato mostra una linea longitudinale; il senza saldatura è omogeneo.
DN 50: portata massima acqua?
≈ 266 L/min a 2 m/s, ≈ 399 L/min a 3 m/s.
Meglio canapa o PTFE?
Consigliamo canapa + pasta oltre 1″ e nastro PTFE per una manutenzione rapida fino a 1″.
Posso filettare un tubo zincato esistente?
Sì, ma applica zinco spray a freddo sulla zona scoperta.
Coppia serraggio per giunto ¾″ BSPT?
Serrate a mano, poi da un quarto a mezzo giro di chiave. I nostri fornitori non pubblicano alcuna coppia in N·m per questi filetti conici: conta questo riferimento di posa.
Rimuovere la zincatura prima di saldare?
Sì, pulire ≈ 30 mm per evitare fumi tossici.
Profondità di filettatura in un manicotto DN 40?
≈ 19,1 mm (lunghezza del filetto utile, EN 10226-1).

9. Buone pratiche di posa

  • Serraggio: a mano, poi da un quarto a mezzo giro di chiave; un quarto di giro in più se trasuda.
  • Tolleranza taglio: ± 1 mm per DN ≤ 40, ± 2 mm sopra.
  • Controllo: tampone, liquido penetrante o endoscopio per DN ≥ 80.

10. Conclusione & prossimi passi

Ora padroneggi il linguaggio DN-pollici e le regole di posa. Per approfondire:
