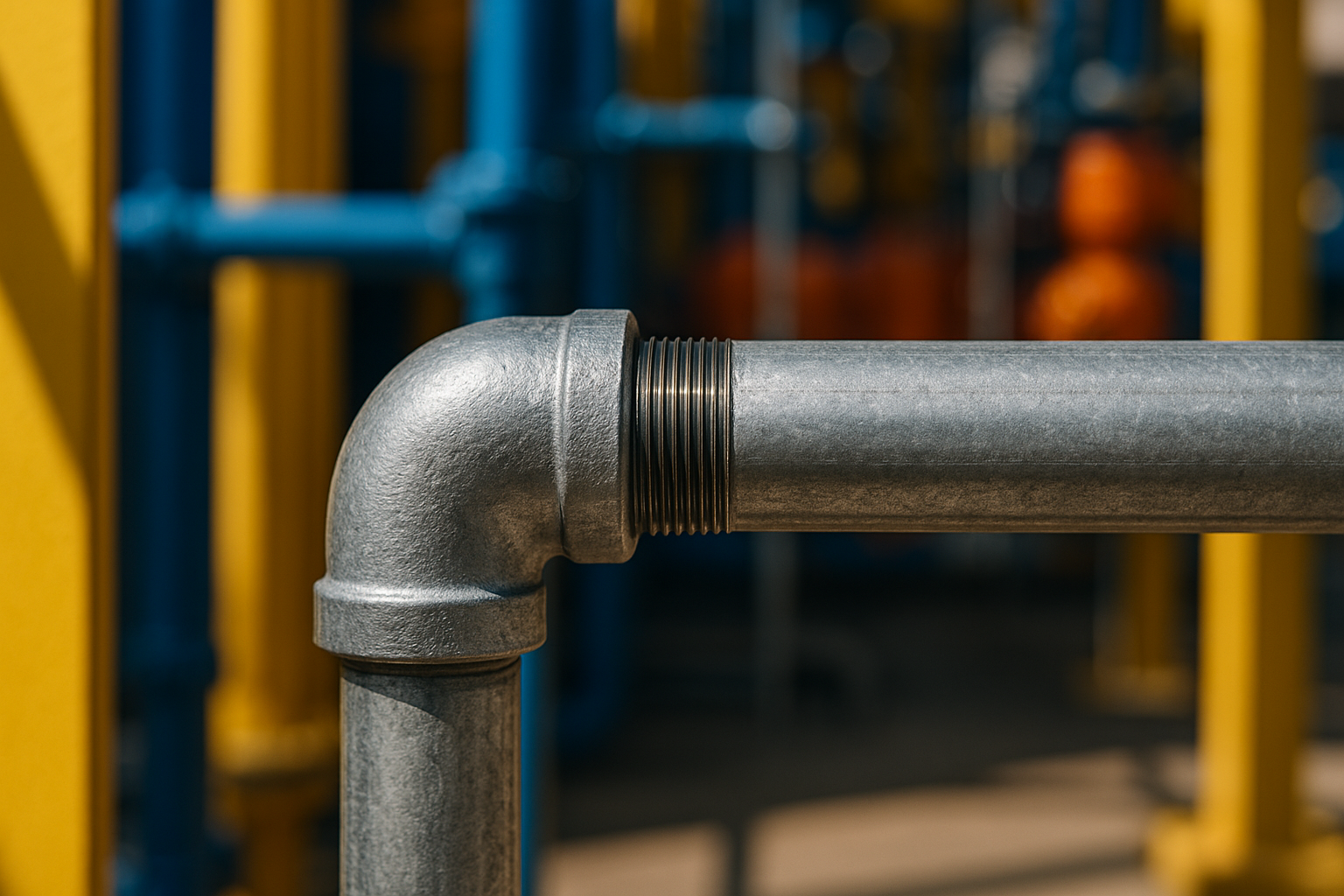

Gamma Home Invasion: da ¼″ (DN 8) a 4″ (DN 100)
- ¼″ (DN 8): 50 – 300 mm
- ⅜″ (DN 10): 50 – 500 mm
- ½″ (DN 15) → 4″ (DN 100): 40/50 mm → 2 000 mm
1. Come avviene la zincatura?
Dopo taglio e filettatura il tubo viene:
- Sgrassato e decappato (acido leggero)
- Flussato in un bagno di cloruri che attiva la superficie
- Immerso in zinco fuso a 450 °C: si forma uno strato Fe-Zn ≈ 85 µm (≈ 400 g/m²)
- Uniformato con “air knife” per uno spessore costante
Lo strato di zinco si ossida per primo: è la protezione catodica. In ambienti interni asciutti (ISO 12944 C1-C3) la durata supera 25 anni.
2. Cosa prevede la norma EN 10241
2.1 Spessori minimi di parete
DN | Pollice | Ø est. | s min. | Ø int. min. |
---|---|---|---|---|
8 | ¼″ | 13,5 | 2,3 | 8,9 |
10 | ⅜″ | 17,2 | 2,3 | 12,6 |
15 | ½″ | 21,3 | 2,6 | 16,1 |
20 | ¾″ | 26,9 | 2,6 | 21,7 |
25 | 1″ | 33,7 | 3,2 | 27,3 |
32 | 1¼″ | 42,4 | 3,2 | 36,0 |
40 | 1½″ | 48,3 | 3,2 | 41,9 |
50 | 2″ | 60,3 | 3,6 | 53,1 |
65 | 2½″ | 76,1 | 3,6 | 68,9 |
80 | 3″ | 88,9 | 4,0 | 80,9 |
100 | 4″ | 114,3 | 4,0 | 106,3 |
Questi spessori garantiscono la classe PN 50 (50 bar a 20 °C).
2.2 Tolleranze di lunghezza
- L ≤ 300 mm : −0 / +2 mm
- 300 < L ≤ 2 000 mm : −0 / +3 mm
2.3 Filettatura conica BSP T
Filetto maschio R (1 : 16 – 55°) + femmina Rp (cilindrica). Tenuta sui fianchi con canapa + pasta o PTFE 0,2 mm; serraggio ¼-½ giro di chiave.
2.4 Lunghezza filettata e innesto reale
Per la quota “tra facce” aggiungere il 75 % di L2 per lato.
DN | Pollice | L₂ (mm) | ≈ Innesto (mm) |
---|---|---|---|
8 | ¼″ | 10,4 | 8 |
10 | ⅜″ | 10,9 | 8 |
15 | ½″ | 12,7 | 9 |
20 | ¾″ | 13,6 | 10 |
25 | 1″ | 17,1 | 13 |
32 | 1¼″ | 22,4 | 17 |
40 | 1½″ | 22,4 | 17 |
50 | 2″ | 26,7 | 20 |
65 | 2½″ | 31,8 | 24 |
80 | 3″ | 36,5 | 27 |
100 | 4″ | 41,1 | 31 |
3. Diametri e lunghezze disponibili
Lunghezze filettate in fabbrica – nessun taglio, nessuna bava.
DN | Pollice | Ø est. | Lunghezze (mm) |
---|---|---|---|
8 | ¼″ | 13,5 | 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 | 300 |
10 | ⅜″ | 17,2 | 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 | 300 | 400 | 500 |
15 | ½″ | 21,3 | 40 | 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1 000 | 1 500 | 2 000 |
20 | ¾″ | 26,9 | 40 | 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1 000 | 1 500 | 2 000 |
25 | 1″ | 33,7 | 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1 000 | 1 500 | 2 000 |
32 | 1¼″ | 42,4 | 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1 000 | 1 500 | 2 000 |
40 | 1½″ | 48,3 | 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1 000 | 1 500 | 2 000 |
50 | 2″ | 60,3 | 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1 000 | 1 500 | 2 000 |
65 | 2½″ | 76,1 | 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1 000 | 1 500 | 2 000 |
80 | 3″ | 88,9 | 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1 000 | 1 500 | 2 000 |
100 | 4″ | 114,3 | 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1 000 | 1 500 | 2 000 |
Riepilogo: DN 8 ≤ 300 mm • DN 10 ≤ 500 mm • DN 15 → DN 100 ≤ 2 000 mm.
Vedi tutte le lunghezze disponibili
4. Dimensionare in sicurezza
4.1 Tre parametri chiave
Criterio | Buona pratica | Formula / riferimento |
---|---|---|
Portata | Velocità ≤ 3 m/s (acqua) • ≤ 10 m/s (aria) | v = Q /(π·D²/4) |
Perdita di carico | ≤ 2 kPa/m (acqua) • ≤ 10 % Pup (aria) | ΔP ≈ 0,23·Q²/D⁵ |
Pressione | PN 50 tutta la gamma | Acciaio S195T + smin |
⚡ Acqua fredda DN 15 → 35 L/min in 10 m • aria 8 bar DN 25 → 1 000 L/min.
4.2 Lunghezza: tratta unica o giunzione?
≤ 2 000 mm: un solo tubo di fabbrica — meno giunti, meno perdite.
> 2 000 mm: unire due pezzi con manicotto Rp
; prevedere un sostegno intermedio (un DN 100 da 2 m pesa ≈ 30 kg).
5. Montaggio passo a passo
Un montaggio curato assicura tenuta e lunga durata.
Fase | Azione | Dettaglio |
---|---|---|
1 | Pulizia | Sgrassare la filettatura, rimuovere trucioli. |
2 | Tenuta | Canapa + pasta o PTFE 0,2 mm (2-3 filetti). |
3 | Serraggio | ¼-½ giro chiave dopo blocco a mano (DN 15 ≈ 45 N·m → DN 50 ≈ 160 N·m). |
4 | Collaudo | Prova 1,5 × P esercizio; nessuna perdita dopo 5 min. |
6. Domande frequenti
- Posso verniciare un tubo zincato?
- Sì: sgrassaggio, carteggiatura fine, primer epossidico e finitura.
- Temperatura massima di esercizio?
- 120 °C in continuo (limite canapa/pasta).
- Adatto ad acqua potabile?
- Strato di zinco ≥ 55 µm conforme ACS; risciacquare prima dell’uso.
- Pressione nominale?
- 50 bar a 20 °C, testata in fabbrica.
- Tolleranza di lunghezza?
- −0/+2 mm ≤ 300 mm • −0/+3 mm > 300 mm.
- Lunghezze per diametro?
-
- ¼″ (DN 8): 50–300 mm
- ⅜″ (DN 10): 50–500 mm
- ½″ (DN 15): 40–2 000 mm
- ¾″ (DN 20): 40–2 000 mm
- 1″ (DN 25): 50–2 000 mm
- 1¼″ (DN 32): 50–2 000 mm
- 1½″ (DN 40): 50–2 000 mm
- 2″ (DN 50): 50–2 000 mm
- 2½″ (DN 65): 50–2 000 mm
- 3″ (DN 80): 50–2 000 mm
- 4″ (DN 100): 50–2 000 mm
- Differenza BSP T, BSP P, NPT?
- BSP T conico 55° • BSP P cilindrico 55° • NPT conico 60°.
- Nipples corti 30 mm disponibili?
- Sì, DN 10 → DN 25 su richiesta.
- Come calcolare la distanza fra due curve?
- Lunghezza tubo + 75 % di L₂ per lato (≈ 10 mm per DN 20).
- Si può saldare un tubo zincato?
- Possibile ma sconsigliato: fumi di Zn; meglio filettare.
