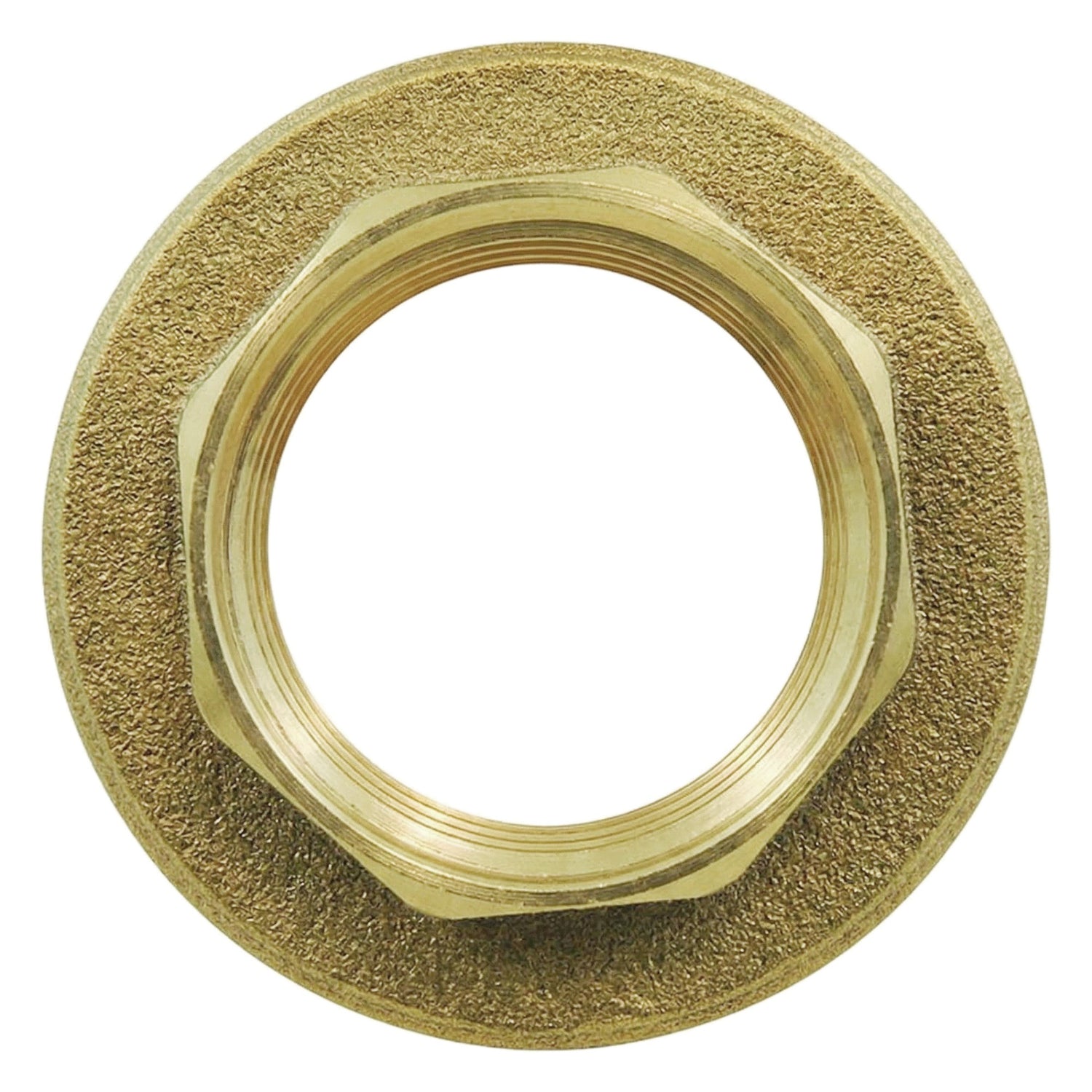

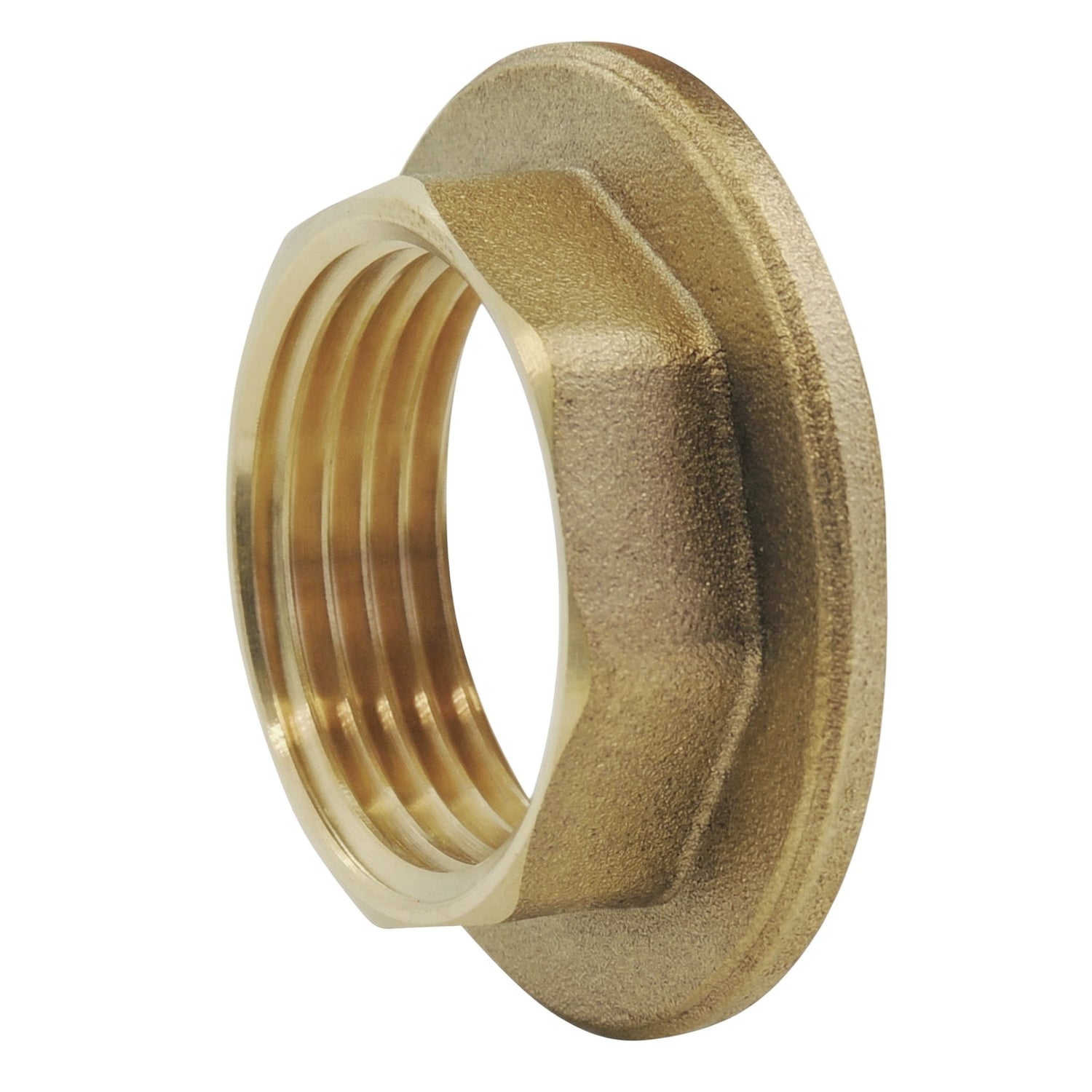

Controdado a piattello ottone

Controdado a flangia in ottone per bloccare e fissare un raccordo filettato in posizione. La flangia larga offre un'ampia superficie di appoggio e una finitura pulita. Utilizzato in idraulica, illuminazione e decorazione. Filettatura ISO 228-1 BSPP.

Descrizione del controdado a flangia in ottone

Questo controdado a flangia si avvita su una filettatura maschio per bloccare un raccordo in posizione. La flangia larga distribuisce la pressione di serraggio su una superficie maggiore, evitando di segnare le parti adiacenti. Garantisce un fissaggio sicuro senza rischio di allentamento.

Pezzo indispensabile per passaggi a muro, fissaggi di rubinetteria e assemblaggi decorativi. Il suo aspetto rifinito e curato lo rende anche un elemento a vista ideale per installazioni in ottone a vista.

Caratteristiche tecniche

Condizioni d'uso e installazione

• Pressione di esercizio : PN 16 bar
• Temperatura : In base al tipo di tenuta scelto
• Fluidi : Acqua potabile, acqua glicolata, fluidi compatibili
• Installazione: Applicare una coppia di serraggio moderata e scegliere materiali adeguati (rischio di corrosione galvanica). Piani di presa compatibili con chiavi standard.

Certificazioni e conformità

• Acqua potabile: Conforme al decreto francese del 25 giugno 2020 relativo ai materiali e prodotti metallici destinati alle installazioni a contatto con l'acqua per il consumo umano.
• 4MS: Conforme ai requisiti 4MS — Armonizzazione delle regole di certificazione europee per materiali e prodotti a contatto con l'acqua potabile.

Applicazioni e consigli di posa

Applicazioni

• Idraulica domestica: collegamento di impianti acqua calda e fredda
• Idraulica industriale: impianti conformi a PN 16 bar
• Arredamento d'interni: creazione di lampade, mensole, portasciugamani in ottone a vista
• Fai da te e progetti creativi: progetti su misura con raccordi a avvitare
• Fissaggio passaggio a muro: indispensabile per mantenere in posizione un tubo passaparete

Consigli di posa

• Utilizzare nastro PTFE (Teflon) o stoppa per garantire la tenuta sulle filettature maschio
• Per le sedi di tenuta piane, utilizzare una guarnizione piatta con spessore minimo di 1 mm
• Serrare con chiave a forchetta o chiave regolabile — non utilizzare pinze regolabili per evitare di danneggiare il pezzo
• Applicare una coppia di serraggio moderata — un serraggio eccessivo può danneggiare la filettatura

Disegno tecnico

Dimensioni (mm)

Tutte le quote sono espresse in millimetri (mm), salvo diversa indicazione.

Corrispondenze di taglie

Questo controdado è disponibile nelle seguenti taglie. Utilizzare questa tabella per trovare la corrispondenza tra millimetri, pollici e DN.

L'aspetto del pezzo può variare in base al lotto disponibile (vedere foto). Contattateci per conferma.
