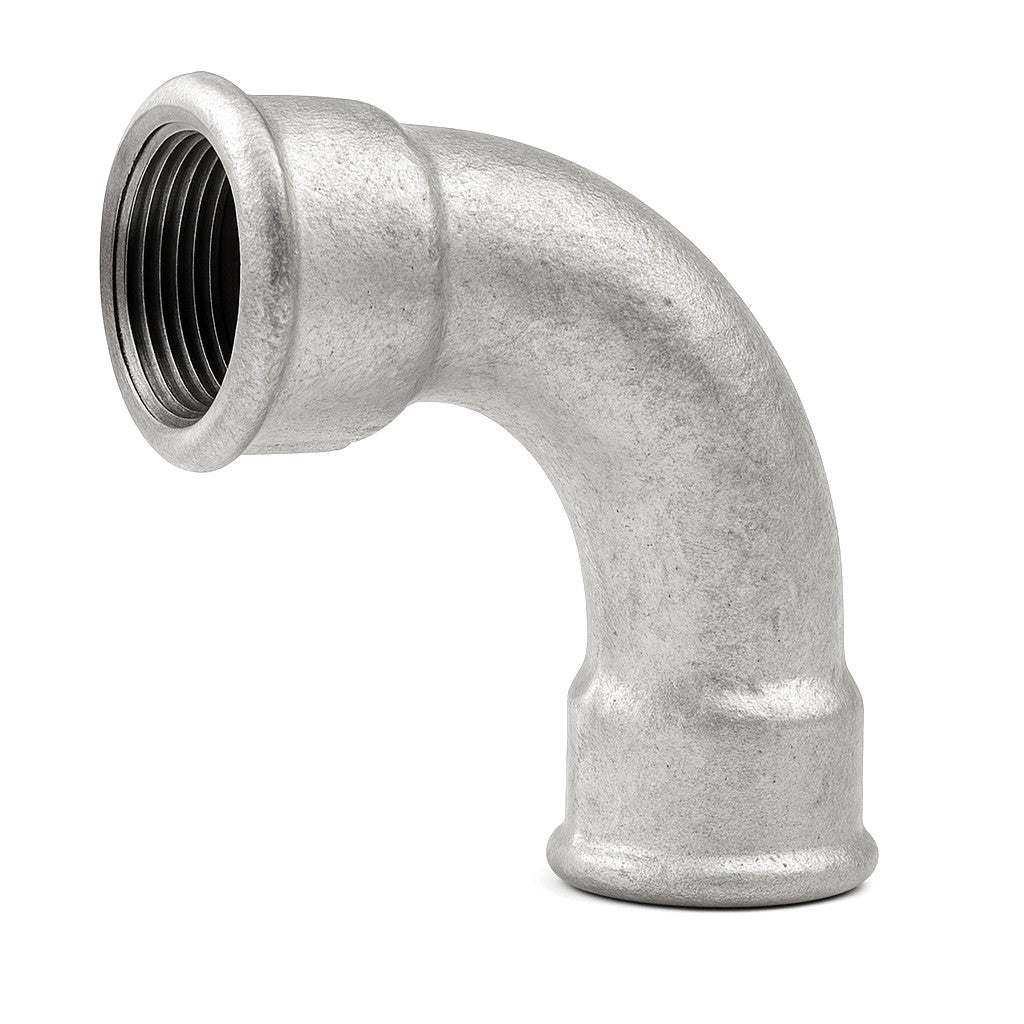

Curva a raggio lungo 90° F/F in ghisa malleabile zincata

La curva a 90° a grande raggio Femmina‑Femmina (FF) in ghisa malleabile zincata a caldo è un raccordo progettato per realizzare una deviazione dolce e progressiva in una linea di tubazioni. La forma allungata la distingue da un gomito a 90° standard.

A cosa serve una curva a grande raggio?

Mentre un gomito a 90° standard crea una svolta brusca, la curva a grande raggio (detta anche “curva dolce”) offre una transizione molto più morbida. Vantaggi principali:

• Migliorare la circolazione dei fluidi: La forma riduce sensibilmente turbolenze e perdite di carico (perdite di pressione), fondamentale in impianti di riscaldamento, circuiti di pompaggio o linee di trasporto pneumatico.
• Favorire il passaggio: Spesso impiegata in sistemi di aspirazione centralizzata o trasporto materiali, diminuisce il rischio di intasamenti.
• Estetica industriale: Nei progetti decorativi, la forma elegante e slanciata offre un risultato visivo diverso e spesso più gradevole rispetto a un gomito secco.

Caratteristiche Tecniche (Conformità EN 10242)

Prodotta secondo EN 10242, per qualità e affidabilità ottimali.

• Materiale di Alta Qualità: Ghisa malleabile (EN‑GJMW‑400‑5).
• Protezione Anticorrosione: Zincatura a caldo (sp. ~70 µm), per lunga durata e look industriale.
• Filettature Femmina Standard (BSP): Entrambe le filettature femmina sono cilindriche (Rp) secondo ISO 7‑1. Si accoppiano con filetti maschio conici (R) e richiedono un sigillante per garantire la tenuta.

Dimensioni Indicative

Notare che l’interasse di questo raccordo è significativamente maggiore rispetto a un gomito 90° standard.

Nota: la dimensione “A” è la distanza tra l’asse del raccordo e la faccia di una delle estremità.

Consiglio di installazione

Considerato l’ingombro maggiore, verificare di avere lo spazio necessario. La tenuta va realizzata sui filetti maschio dei pezzi che collegate a questa curva.
