Manometro radiale ABS a quadrante secco

Manometro radiale ABS a quadrante secco — Ø40 a Ø100

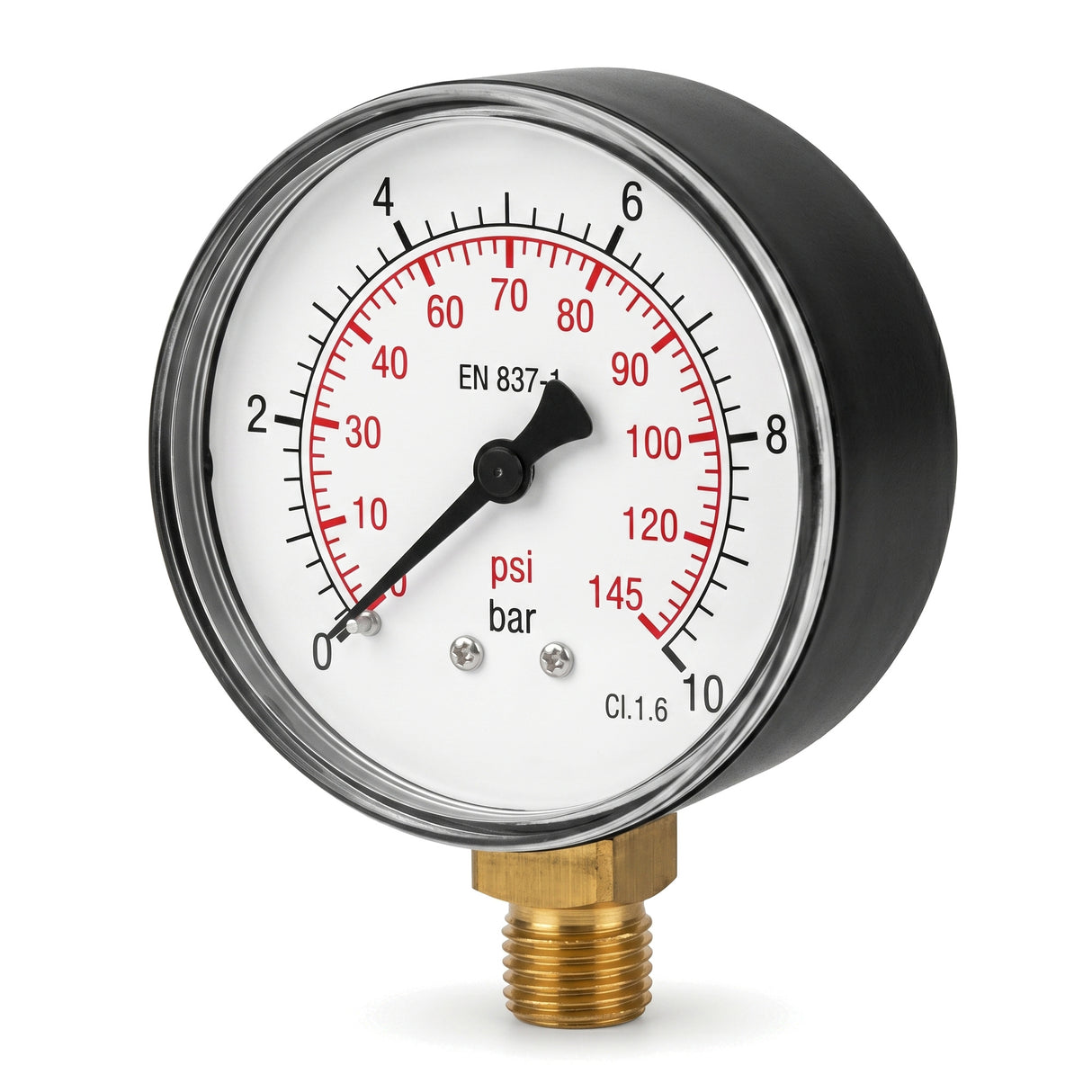

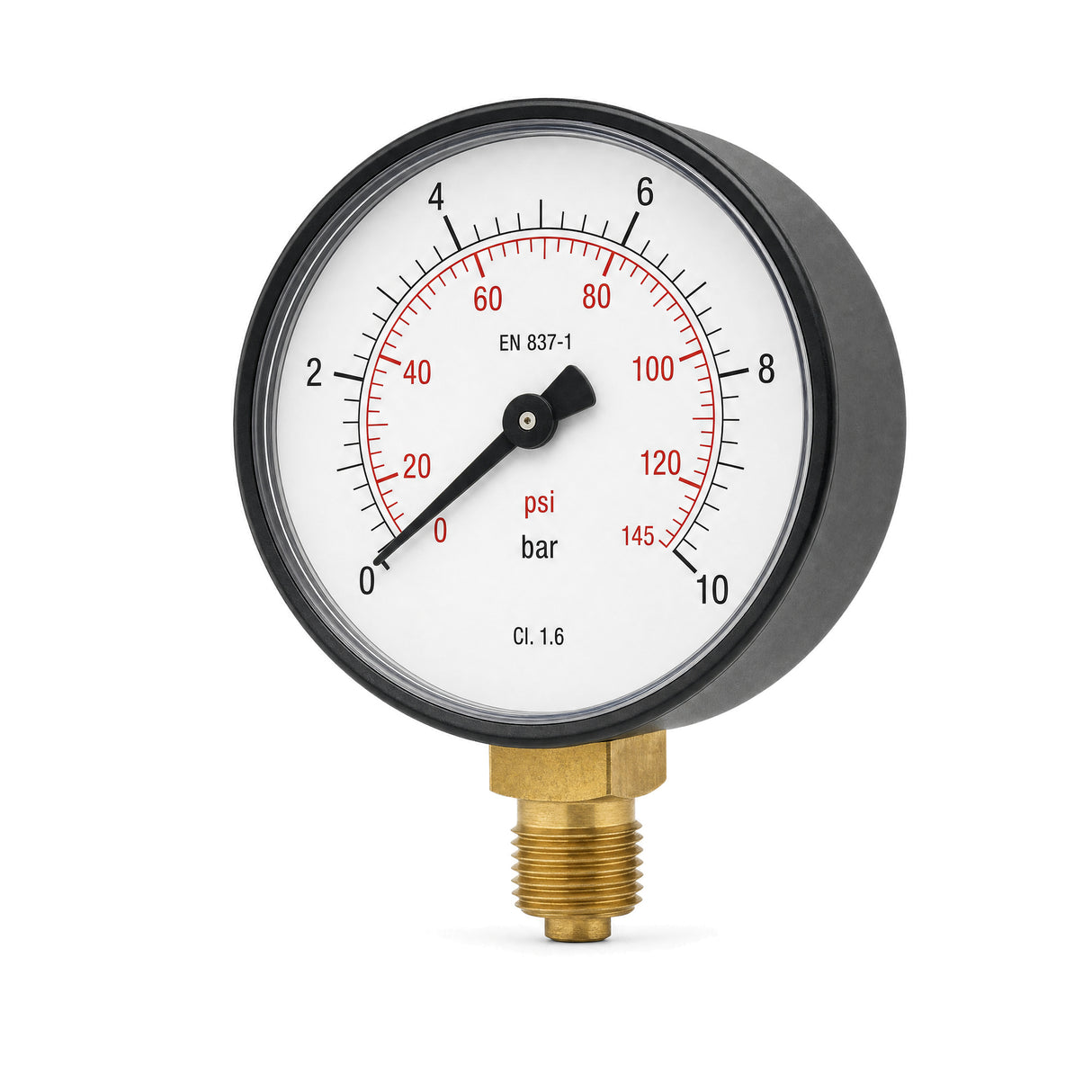

Il manometro radiale è il formato più diffuso in idraulica: l'attacco in ottone sotto la cassa si avvita in verticale su una ti o una sede femmina, con il quadrante rivolto verso l'osservatore. Cassa in ABS nero, meccanismo in ottone con molla Bourdon in rame, doppia graduazione bar/psi: uno strumento di misura conforme alla norma EN 837-1, controllato al 100 % su 5 punti di misura, classe di precisione 1,6.

Cinque diametri di quadrante (Ø40-Ø100) e due campi di misura (0-6 o 0-10 bar) coprono gli usi correnti: controllo della pressione dell'acqua dopo un riduttore, circuito di riscaldamento, autoclave, aria compressa, irrigazione — e le creazioni decorative in stile industriale con raccordi idraulici.

Quale campo di misura scegliere?

• 0-6 bar — lettura fine per un circuito di riscaldamento (1-3 bar) o una rete domestica regolata a 3 bar: l'ago lavora al centro del quadrante.
• 0-10 bar — il campo più versatile: pressione di rete, autoclave, compressore.

Regola di dimensionamento: la pressione di esercizio non deve superare il 75 % del fondo scala in regime stabile, il 65 % in regime variabile. Esempio: autoclave con stacco a 5 bar → quadrante 0-10 bar.

Montaggio e collegamento

L'attacco in ottone ha un filetto maschio cilindrico BSPP (ISO 228-1): si avvita in qualsiasi sede femmina della stessa misura — ti, manicotto, collettore o valvola. La tenuta si realizza sul filetto (nastro PTFE o canapa). Serrare sempre sulle superfici di chiave con una chiave fissa, mai sulla cassa.

Se la sede disponibile è più grande del filetto del manometro, una riduzione M/F permette l'adattamento: ad esempio una riduzione 1/2" > 1/4" per montare un manometro 1/4" su una ti da 1/2". Tre finiture disponibili: riduzione M/F in ghisa nera, riduzione M/F zincata o riduzione M/F in ottone.

Radiale o assiale?

L'attacco radiale (in basso) si monta su tubazione o ti, quadrante verticale. Per il montaggio passante sul pannello di un quadro, vedere il manometro assiale ABS a quadrante secco (attacco posteriore).

Dimensioni (mm)

Caratteristiche tecniche

Fluidi e limiti d'impiego

• Fluidi ammessi: qualsiasi fluido compatibile con ottone e rame (acqua, aria compressa…), esclusi i fluidi ad alta viscosità o cristallizzanti e le sostanze pericolose o regolamentate (ossigeno, gas, combustibili, agenti tossici…).
• Quadrante secco: vibrazioni e colpi d'ariete vietati. Su pompa, autoclave o macchina vibrante, montare un manometro radiale inox a bagno di silicone: il bagno di smorzamento stabilizza l'ago.
• Temperatura ambiente: da -40 °C a +65 °C.

Per una composizione puramente decorativa (senza misura) esiste anche il quadrante di manometro decorativo da 100 mm, e il nostro tutorial della lampada in raccordi idraulici con volantino e manometro.
