Curva ridotta M/F ottone
Curva ridotta maschio/femmina in ottone a avvitare, che consente un cambio di direzione a 90° riducendo contemporaneamente il diametro della tubazione. Questo raccordo combina due funzioni in un unico pezzo: deviazione e riduzione. Norma ISO 228-1 BSPP.
Descrizione della Curva Ridotta M/F in Ottone
Questa curva ridotta consente di effettuare contemporaneamente un cambio di direzione a 90° e una riduzione di diametro. Il lato maschio (filettato) presenta un diametro superiore al lato femmina, consentendo la transizione tra due diverse misure di tubazione.
Montaggio tramite semplice avvitamento senza saldatura. Particolarmente utile nelle configurazioni dove lo spazio è limitato e due funzioni devono essere combinate in un unico punto di collegamento.
Caratteristiche Tecniche
| Materiale | Ottone CW617N - 4MS |
| Colore | Ottone dorato |
| Pressione nominale | PN 16 bar |
| Norma di filettatura | ISO 228-1 - BSPP Gas (filettatura cilindrica) |
| Tenuta | Tramite guarnizione piatta garantita (spessore a partire da 1 mm) |
| Sedi di tenuta | Piatte e larghe sulle estremità maschio e femmina |
| Forma | Esagonale (serraggio con chiave) |
| Tipo | Maschio (filettato) / Femmina (filettata) — diametri diversi |
| Angle | 90° |
| Fluidi compatibili | Acqua potabile, acqua glicolata, fluidi compatibili |
| Temperatura | In base al tipo di tenuta scelto |
| Utilizzo | Adduzione acqua potabile, idraulica generale, HVAC |
Conditions d'Utilizzo et Installation
- Pressione di esercizio : PN 16 bar
- Temperatura : In base al tipo di tenuta scelto
- Fluidi : Acqua potabile, acqua glicolata, fluidi compatibili
- Installazione: Applicare una coppia di serraggio moderata e scegliere materiali adeguati (rischio di corrosione galvanica). Piani di presa compatibili con chiavi standard.
Certificazioni e Conformità
- Acqua potabile: Conforme al decreto francese del 25 giugno 2020 sui materiali e prodotti metallici destinati a impianti a contatto con acqua per il consumo umano.
- 4MS : Conforme ai requisiti 4MS — Armonizzazione delle regole di certificazione europee per materiali e prodotti a contatto con l’acqua potabile.
Applicazioni e Consigli di Posa
Utilizzos
- Idraulica domestica: collegamento di impianti acqua calda e fredda
- Idraulica industriale: impianti conformi PN 16 bar
- Decorazione d'interni: creazione di lampade, mensole, portasciugamani in ottone a vista
- Fai da te creativo: progetti su misura con raccordi a avvitare
Consigli di posa
- Utilizzare nastro PTFE (teflon) o canapa per garantire la tenuta sulle filettature maschio
- Per le sedi di tenuta piatte, utilizzare una guarnizione piatta con spessore minimo di 1 mm
- Serrare con chiave fissa o chiave regolabile — non utilizzare pinze per evitare di segnare il pezzo
- Applicare una coppia di serraggio moderata — un serraggio eccessivo può danneggiare la filettatura

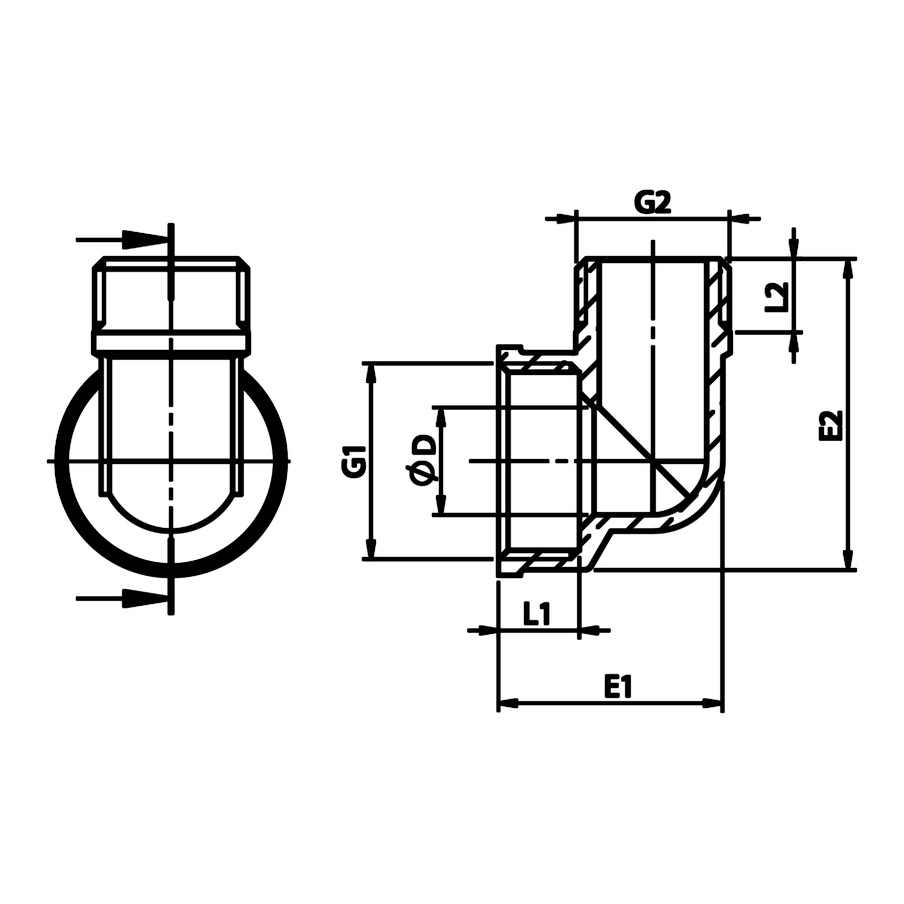

Disegno Tecnico
Dimensioni (mm)
Tutte le quote sono espresse in millimetri (mm), salvo diversa indicazione.
| G1 | G1 (mm) | G2 | G2 (mm) | OD | L1 | L2 | E1 | E2 |
|---|---|---|---|---|---|---|---|---|
| 3/4" | 20x27 | 1/2" | 15x21 | 11 | 8.5 | 8.5 | 30.5 | 37 |
Combinazioni di Taglie Disponibili
Questa curva ridotta consente il passaggio da un diametro all'altro. La tabella sottostante indica le combinazioni disponibili.
| Ingresso | Uscita | Notazione (mm) |
|---|---|---|
| 3/4'' | 1/2'' | 20x27 > 15x21 |

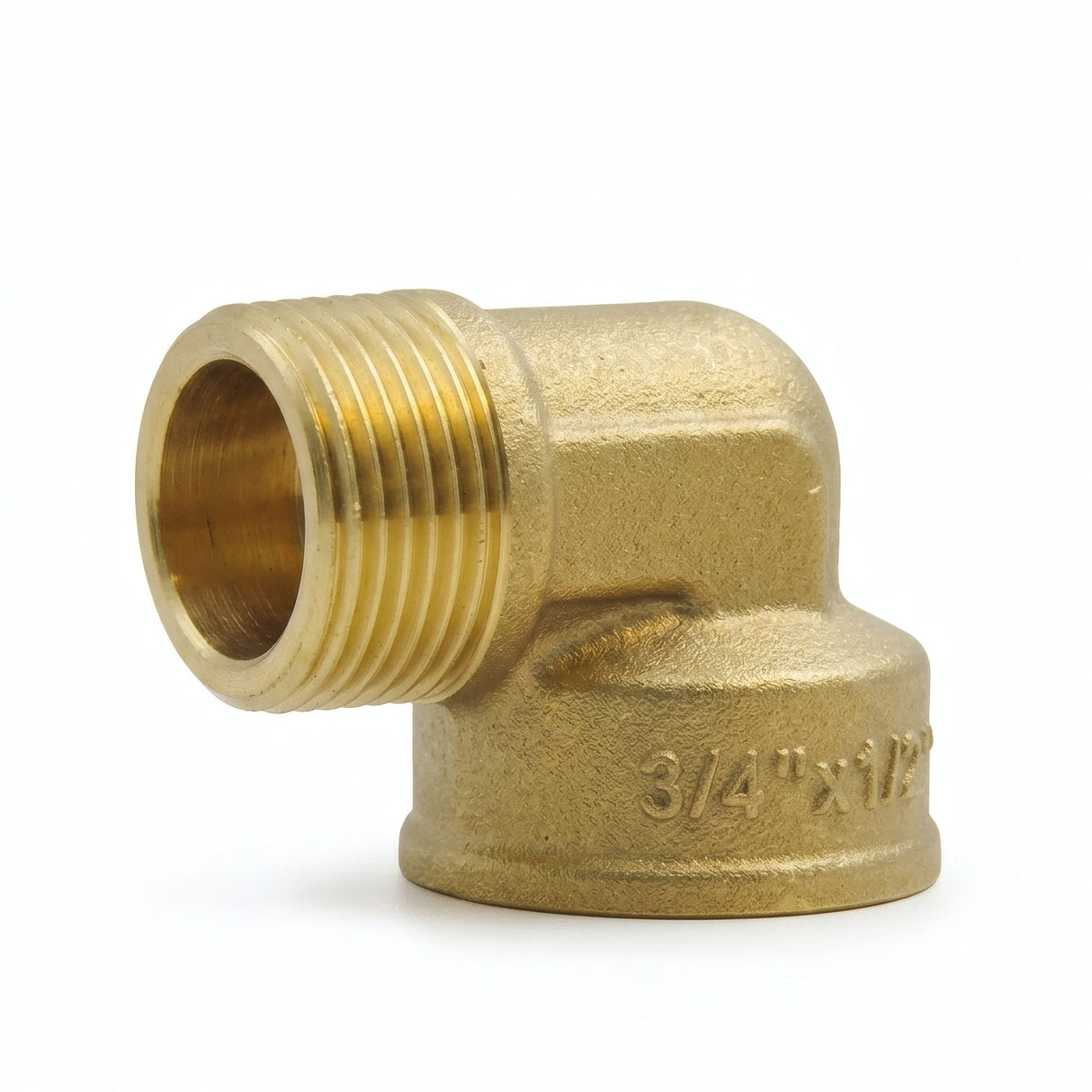

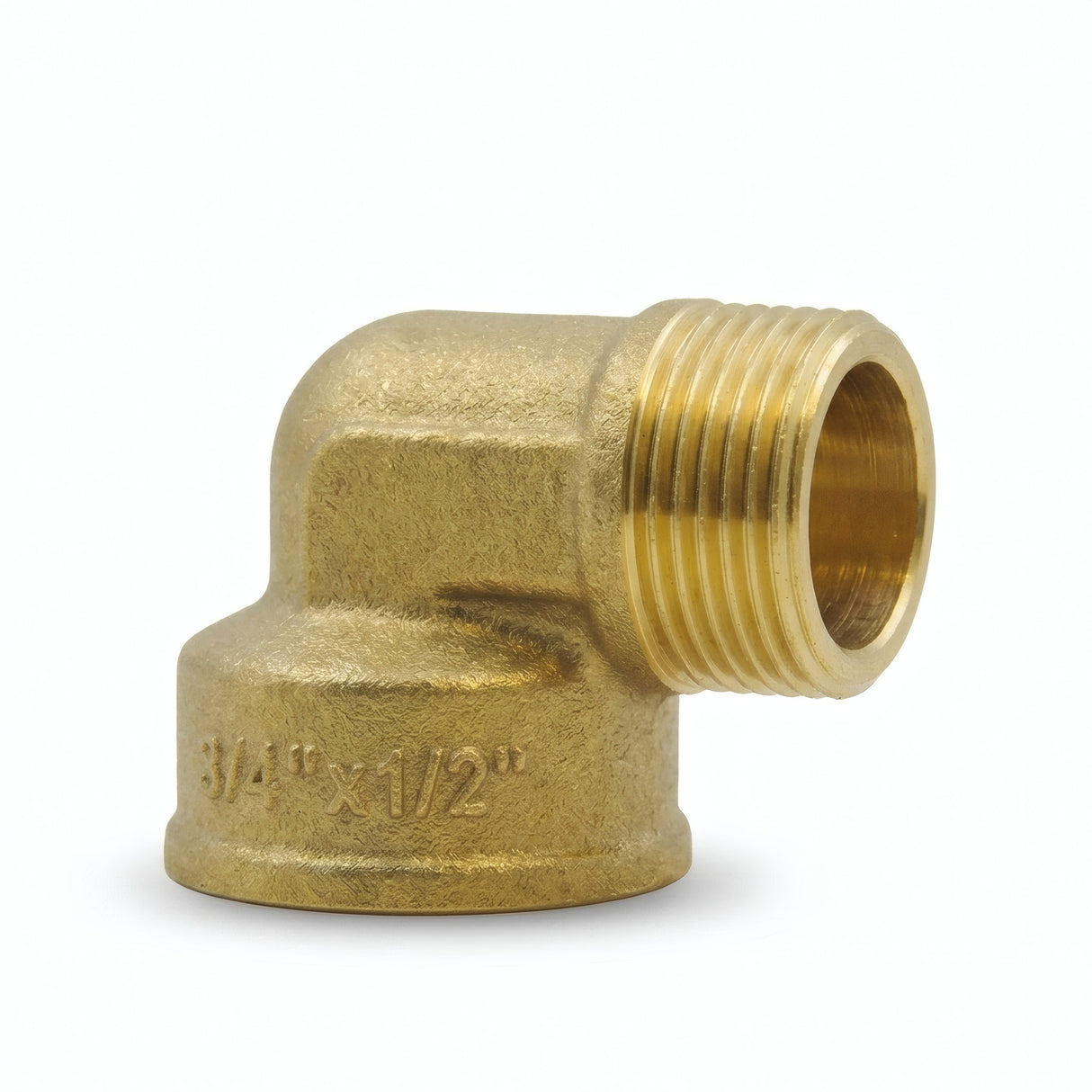

L'aspetto del pezzo può variare in base al lotto in magazzino (vedi foto). Contattateci per conferma.
