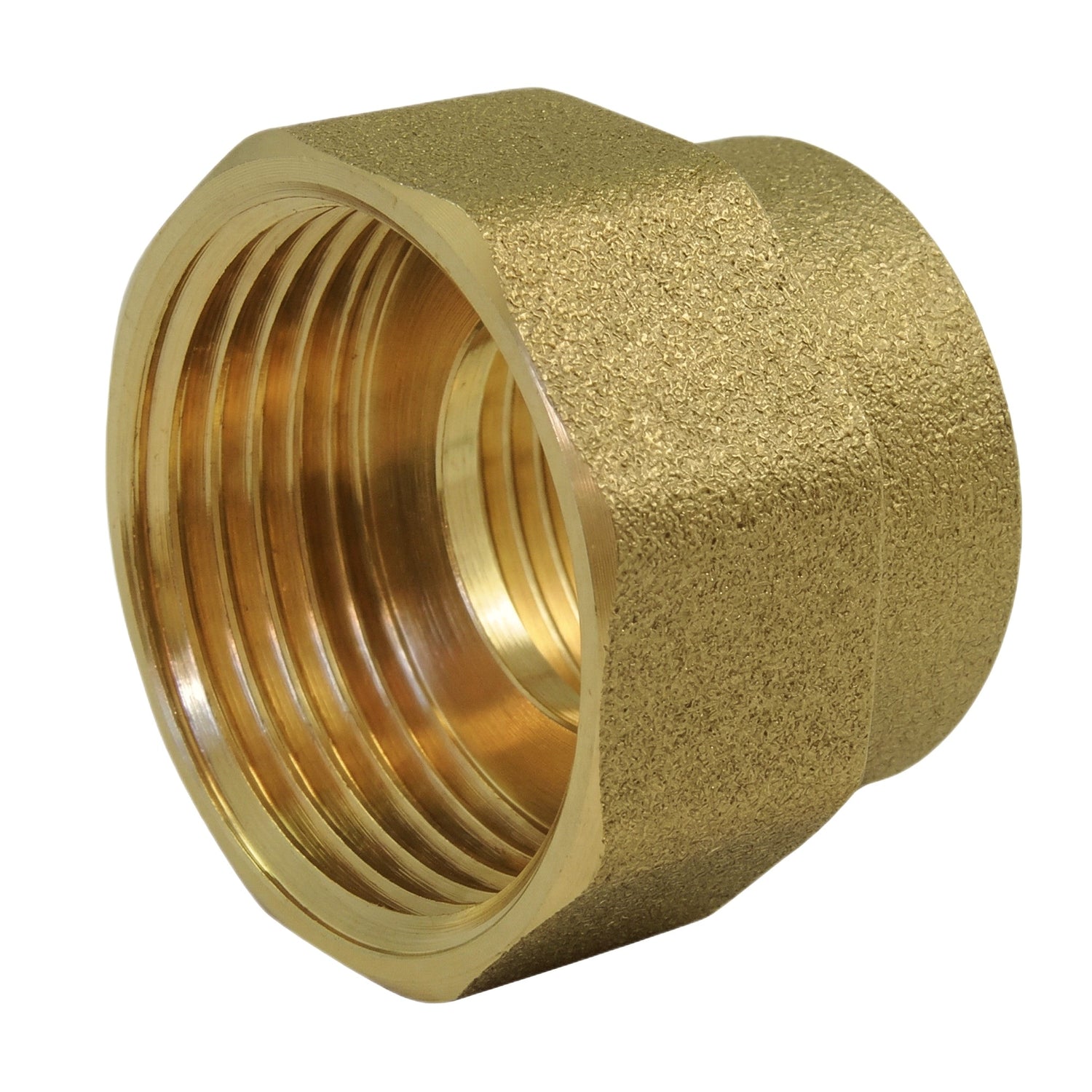

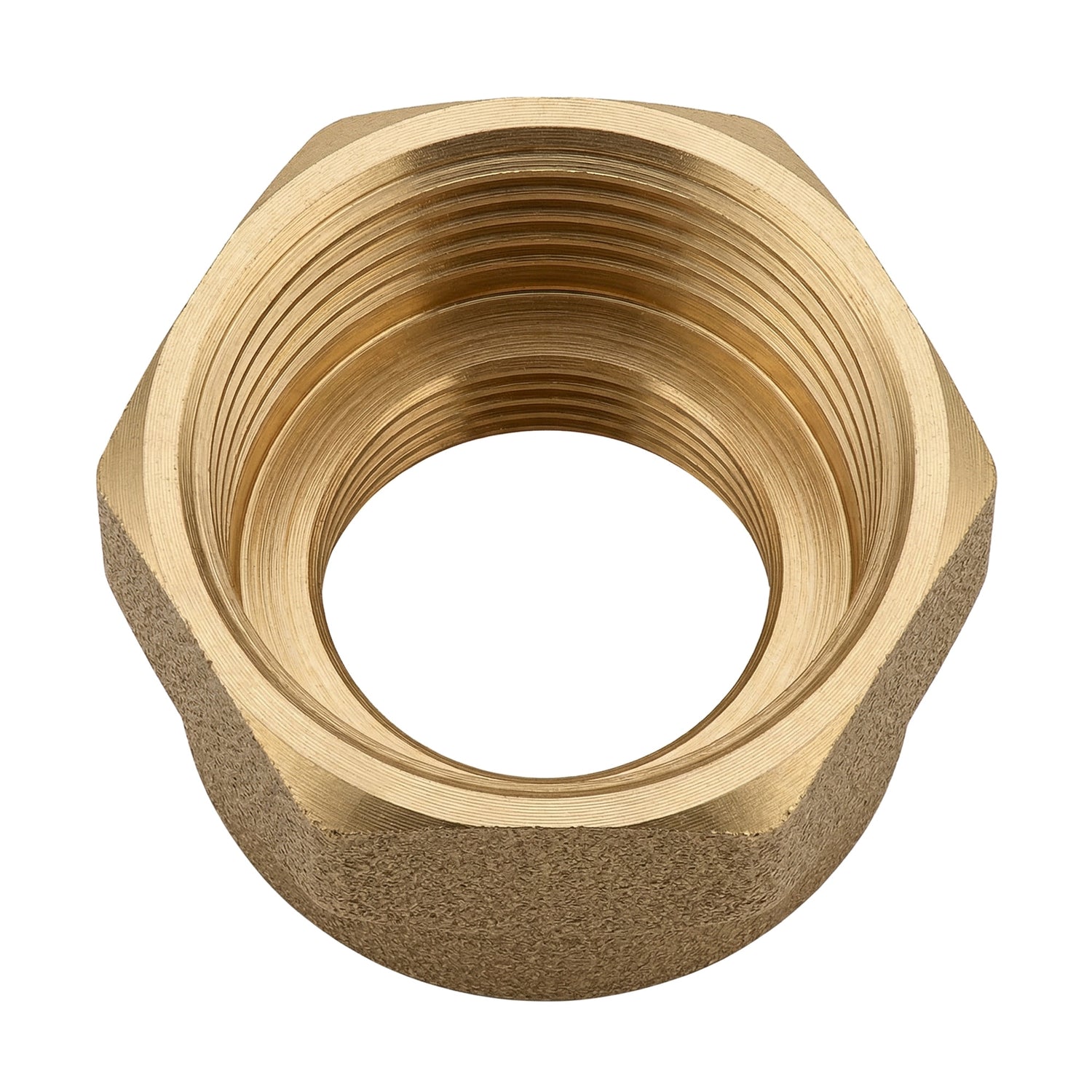

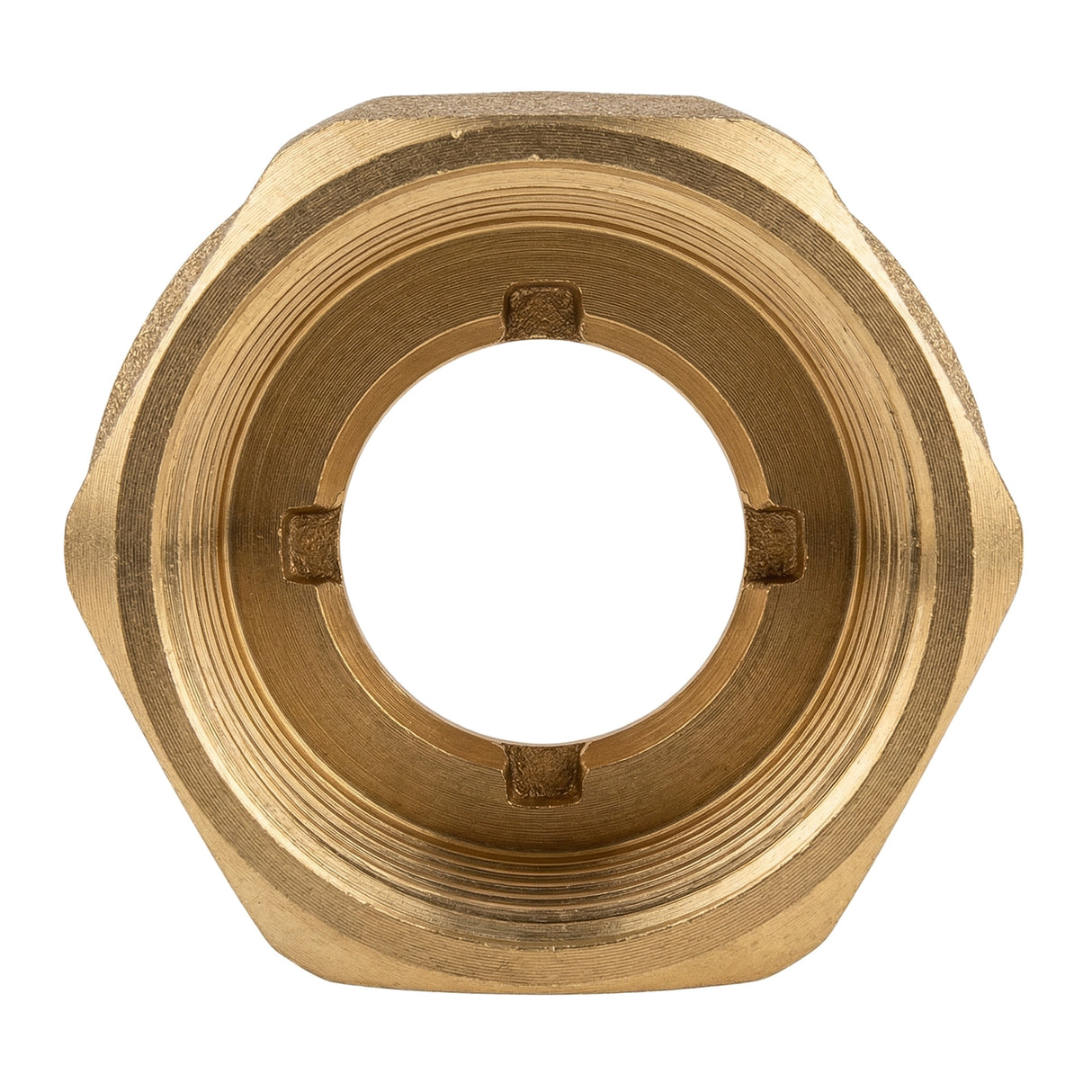

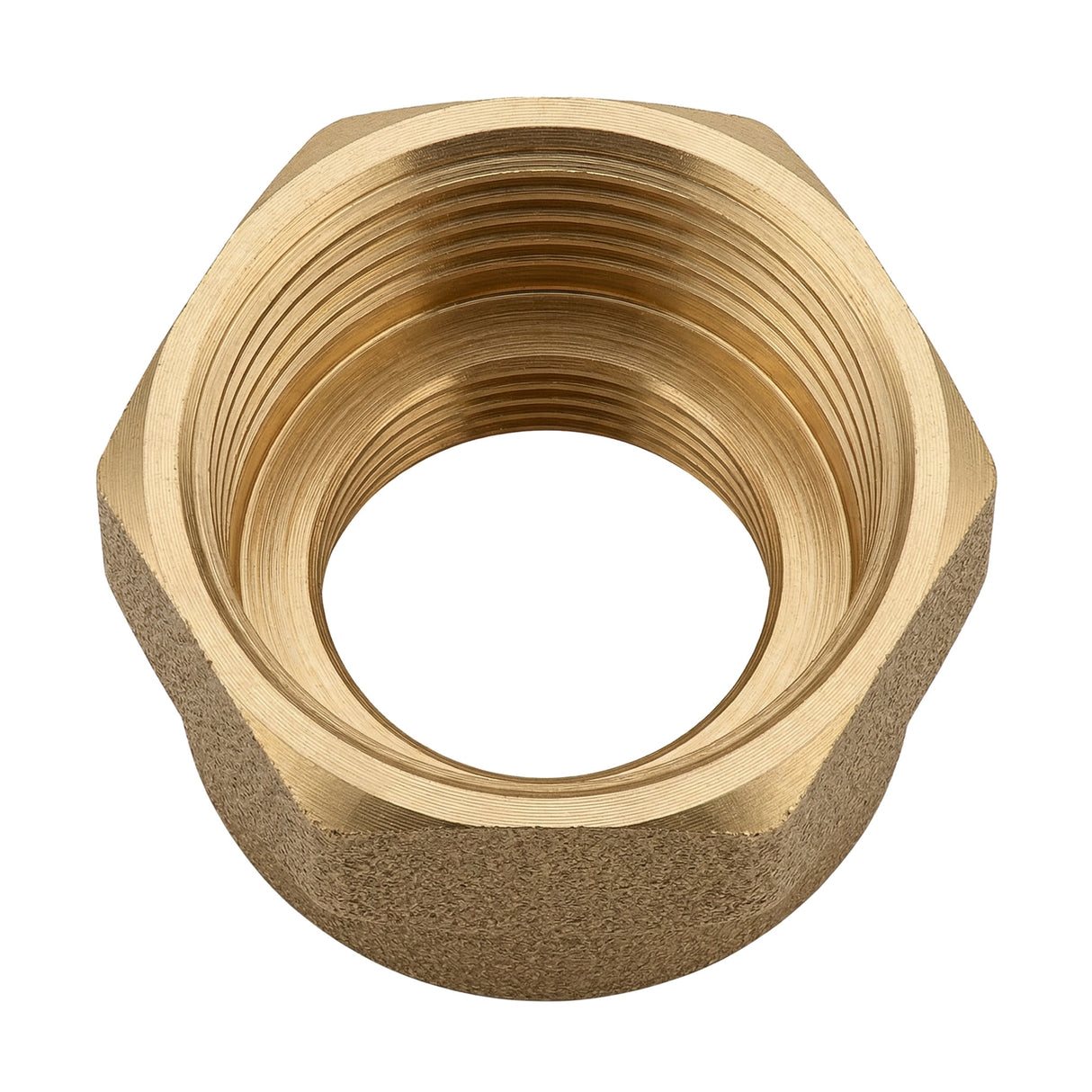

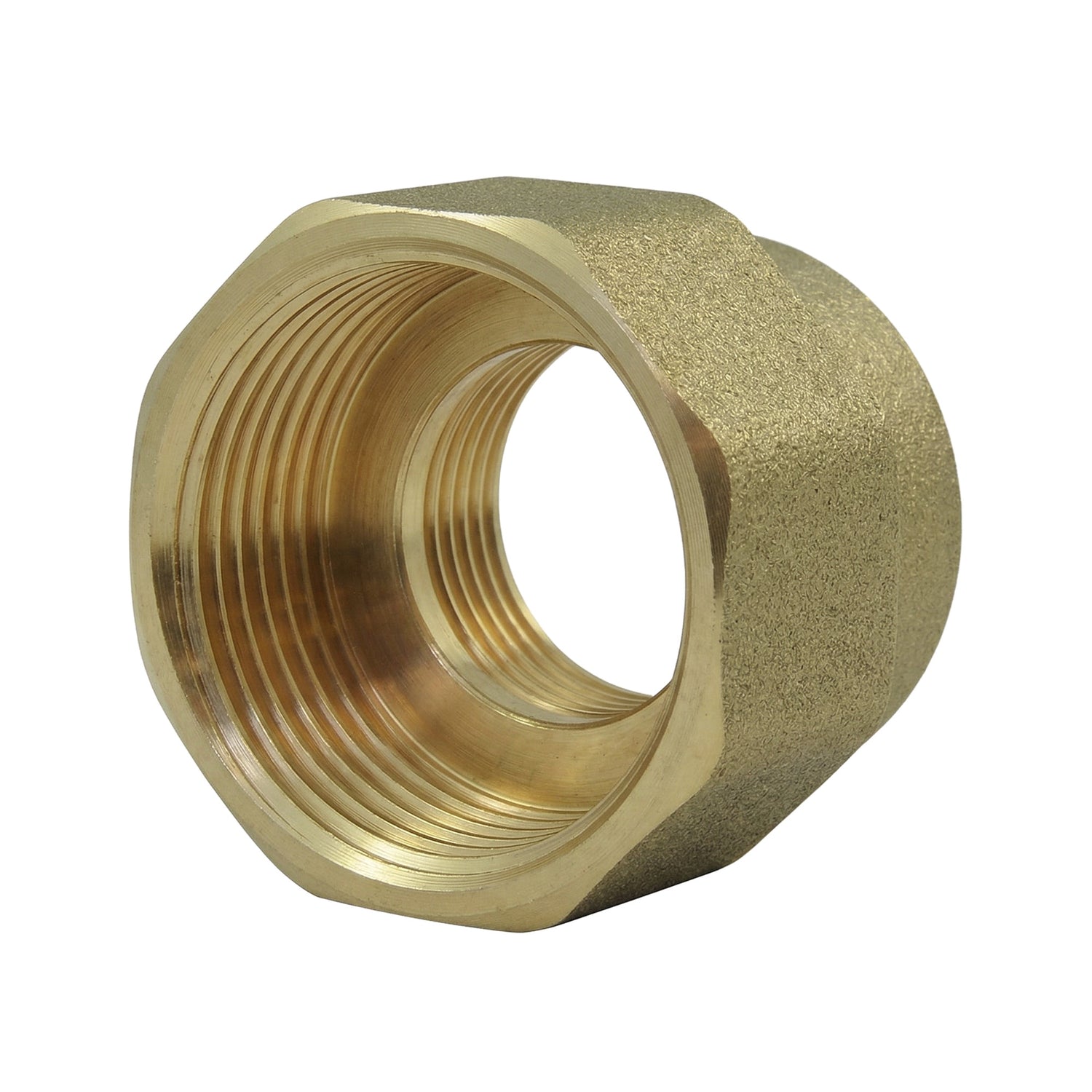

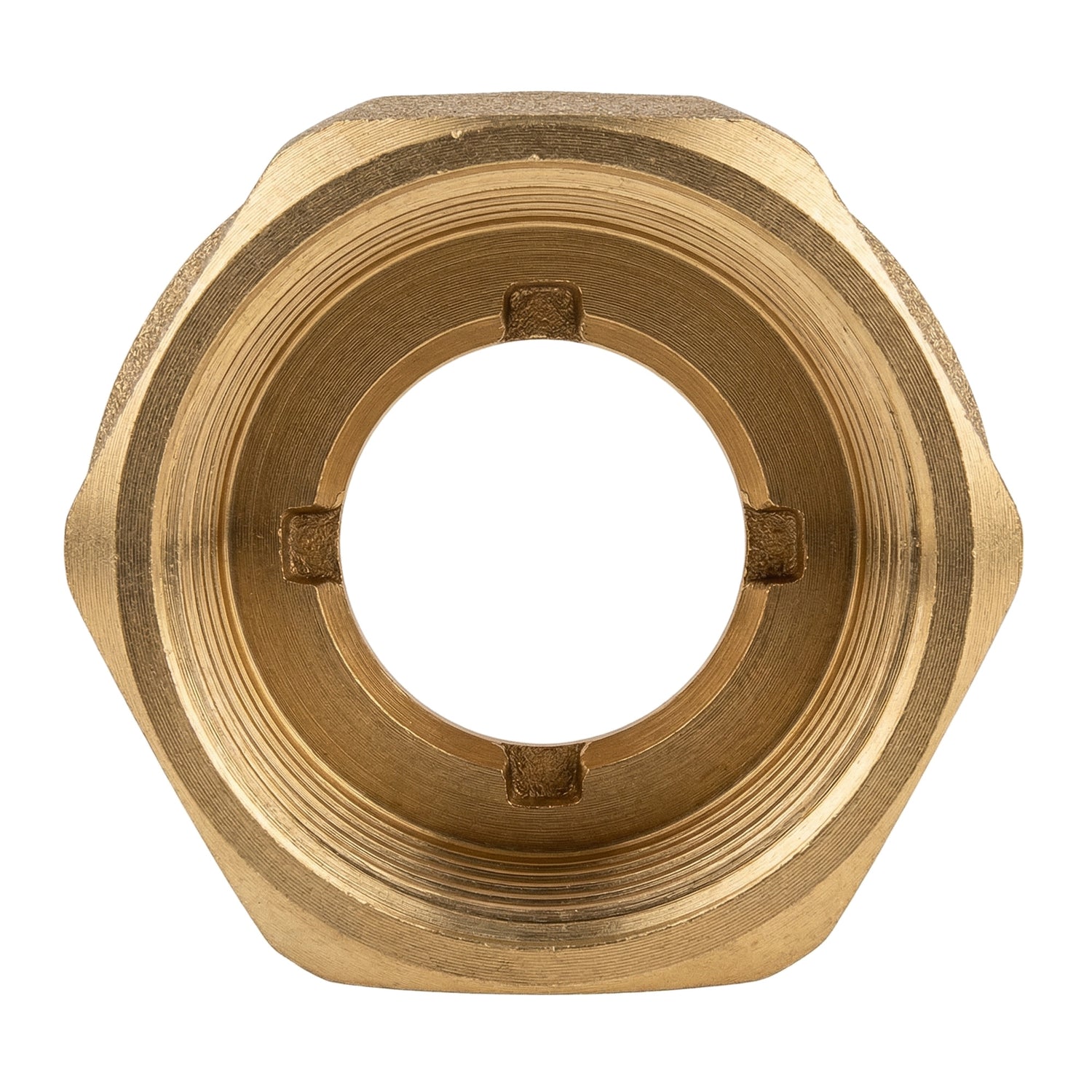

Manicotto ridotto F/F ottone
Manicotto ridotto F/F in ottone da avvitare per collegare due tubi filettati maschio di diametri diversi. I suoi due lati maschiati (femmina) di taglie diverse assicurano la transizione tra due sezioni di tubazione. Norma ISO 228-1 BSPP.
Descrizione del Manicotto Ridotto F/F in Ottone
Questo manicotto ridotto collega due elementi maschio di diametri diversi. Permette di passare da un diametro maggiore a uno minore (o viceversa) mantenendo la continuità del circuito. Indispensabile durante le modifiche di rete o il collegamento di apparecchiature di taglie diverse.
Montaggio senza saldatura. Disponibile in numerose combinazioni di taglie per soddisfare tutte le esigenze di riduzione di diametro nell'idraulica e nella decorazione.
Caratteristiche Tecniche
| Materiale | Ottone CW617N - 4MS |
| Colore | Ottone dorato |
| Pressione nominale | PN 16 bar |
| Norma di filettatura | ISO 228-1 - BSPP Gas (filettatura cilindrica) |
| Tenuta | Tramite guarnizione piatta garantita (spessore a partire da 1 mm) |
| Sedi di tenuta | Piatti e larghi su attacchi maschio e femmina |
| Forma | Esagonale (serraggio con chiave) |
| Tipo | Femmina / Femmina (maschiato su entrambi i lati, diametri diversi) |
| Fluidi compatibili | Acqua potabile, acqua glicolata, fluidi compatibili |
| Temperatura | In base al tipo di tenuta scelto |
| Utilizzo | Adduzione di acqua potabile, idraulica generale, HVAC |
Condizioni d'Uso e Installazione
- Pressione di esercizio : PN 16 bar
- Temperatura : In base al tipo di tenuta scelto
- Fluidi : Acqua potabile, acqua glicolata, fluidi compatibili
- Installazione : Applicare una coppia di serraggio moderata e scegliere materiali adeguati (rischio di corrosione galvanica). Piani di presa adatti alle chiavi in commercio.
Certificazioni e Conformità
- Acqua potabile : Conforme al decreto francese del 25 giugno 2020 relativo ai materiali e prodotti metallici destinati agli impianti a contatto con l'acqua per il consumo umano.
- 4MS : Conforme ai requisiti 4MS — Armonizzazione delle regole di certificazione europee per materiali e prodotti a contatto con l'acqua potabile.
Applicazioni e Consigli di Posa
Utilizzi
- Idraulica domestica : collegamento di impianti acqua calda e fredda
- Idraulica industriale : impianti conformi PN 16 bar
- Decorazione d'interni : creazione di lampade, mensole, portasciugamani in ottone a vista
- Fai da te e bricolage creativo : progetti su misura con raccordi a vite
Consigli di posa
- Utilizzare del nastro PTFE (teflon) o stoppa per garantire la tenuta sulle filettature maschio
- Per le sedi di tenuta piatte, utilizzare una guarnizione piatta di spessore minimo 1 mm
- Serrare con chiave fissa ou chiave regolabile — non utilizzare pinze per evitare di segnare il pezzo
- Applicare una coppia di serraggio moderata — un serraggio eccessivo può danneggiare la filettatura

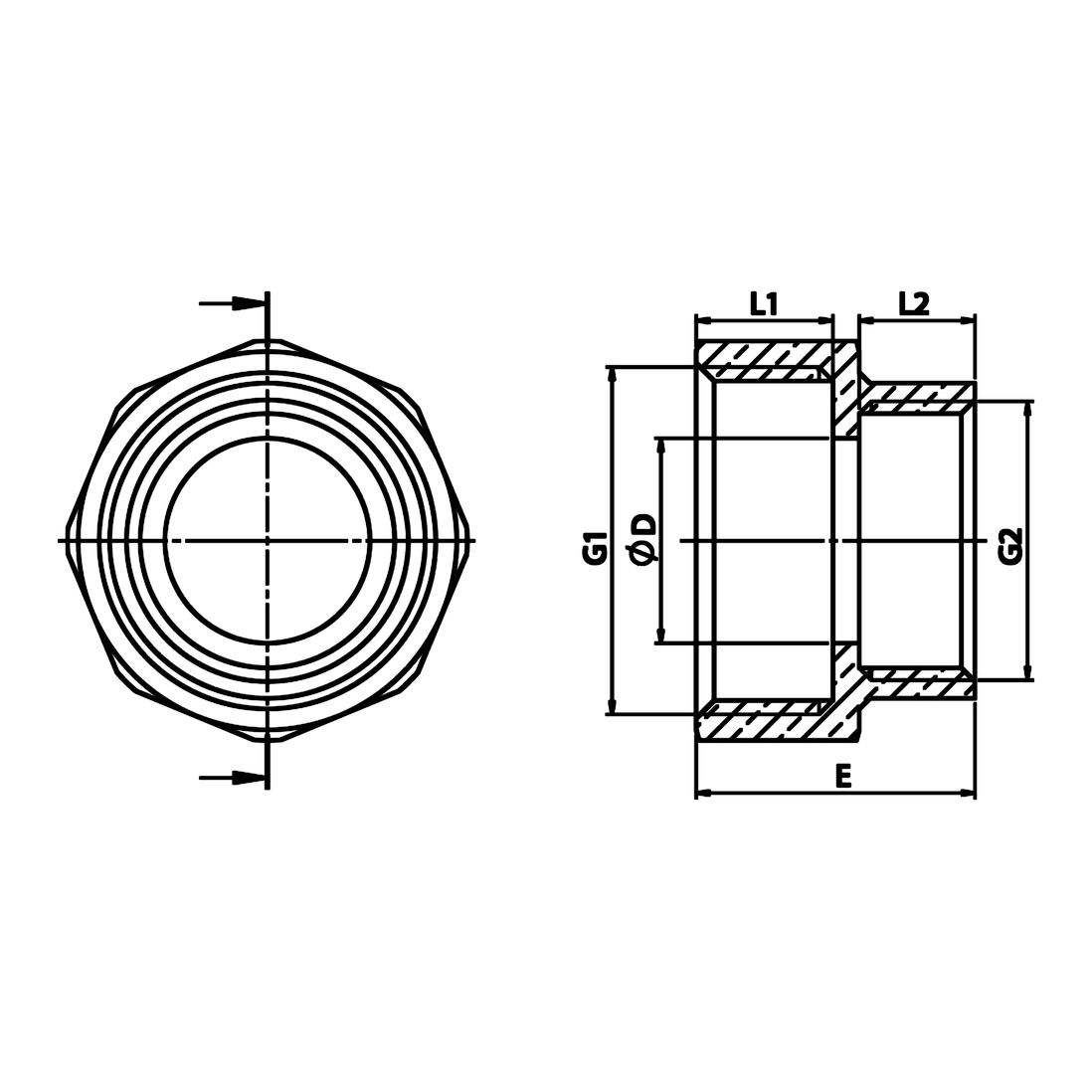

Disegno Tecnico
Dimensioni (mm)
Tutte le quote sono espresse in millimetri (mm), salvo diversa indicazione.
| G1 | G1 (mm) | G2 | G2 (mm) | OD | L1 | L2 | E |
|---|---|---|---|---|---|---|---|
| 1/4" | 8x13 | 1/8" | 5x10 | 5.5 | 8 | 6 | 16 |
| 3/8" | 12x17 | 1/8" | 5x10 | 5.5 | 8.5 | 6 | 16.5 |
| 3/8" | 12x17 | 1/4" | 8x13 | 8.5 | 8.5 | 8 | 18.5 |
| 1/2" | 15x21 | 1/4" | 8x13 | 8.5 | 10 | 8 | 20 |
| 1/2" | 15x21 | 3/8" | 12x17 | 11 | 10 | 8.5 | 20.5 |
| 3/4" | 20x27 | 1/4" | 8x13 | 8.5 | 11 | 8 | 21 |
| 3/4" | 20x27 | 3/8" | 12x17 | 11 | 11 | 8.5 | 21.5 |
| 3/4" | 20x27 | 1/2" | 15x21 | 14.5 | 11 | 10 | 23 |
| 1" | 26x34 | 1/2" | 15x21 | 14.5 | 13 | 10 | 25.5 |
| 1" | 26x34 | 3/4" | 20x27 | 19.5 | 13 | 11 | 26.5 |
| 1"1/4 | 33x42 | 3/4" | 20x27 | 19.5 | 14 | 11 | 27.5 |
| 1"1/4 | 33x42 | 1" | 26x34 | 25 | 14 | 13 | 29.5 |
| 1"1/2 | 40x49 | 1" | 26x34 | 25 | 15.5 | 13 | 31.5 |
| 1"1/2 | 40x49 | 1"1/4 | 33x42 | 33 | 15.5 | 14 | 32.5 |
| 2" | 50x60 | 1"1/4 | 33x42 | 39 | 17 | 15.5 | 35.5 |
Combinazioni di Taglie Disponibili
Questo manicotto ridotto permette di passare da un diametro a un altro. La tabella sottostante indica le combinazioni disponibili.
| Entrée | Sortie | Notation (mm) |
|---|---|---|
| 1/4'' | 1/8'' | 8x13 > 5x10 |
| 3/8'' | 1/8'' | 12x17 > 5x10 |
| 3/8'' | 1/4'' | 12x17 > 8x13 |
| 1/2'' | 1/4'' | 15x21 > 8x13 |
| 1/2'' | 3/8'' | 15x21 > 12x17 |
| 3/4'' | 1/4'' | 20x27 > 8x13 |
| 3/4'' | 3/8'' | 20x27 > 12x17 |
| 3/4'' | 1/2'' | 20x27 > 15x21 |
| 1'' | 1/2'' | 26x34 > 15x21 |
| 1'' | 3/4'' | 26x34 > 20x27 |
| 1''1/4 | 3/4'' | 33x42 > 20x27 |
| 1''1/4 | 1'' | 33x42 > 26x34 |
| 1''1/2 | 1'' | 40x49 > 26x34 |
| 1''1/2 | 1''1/4 | 40x49 > 33x42 |
| 2'' | 1''1/2 | 50x60 > 40x49 |
L'aspetto del pezzo può variare in base al lotto in magazzino (vedi foto). Contattateci per conferma.
