Gomito Bocchettone 90° M/F Ghisa Nera
- Materiale: Ghisa Nera
- Colore: Grigio / Grigio scuro

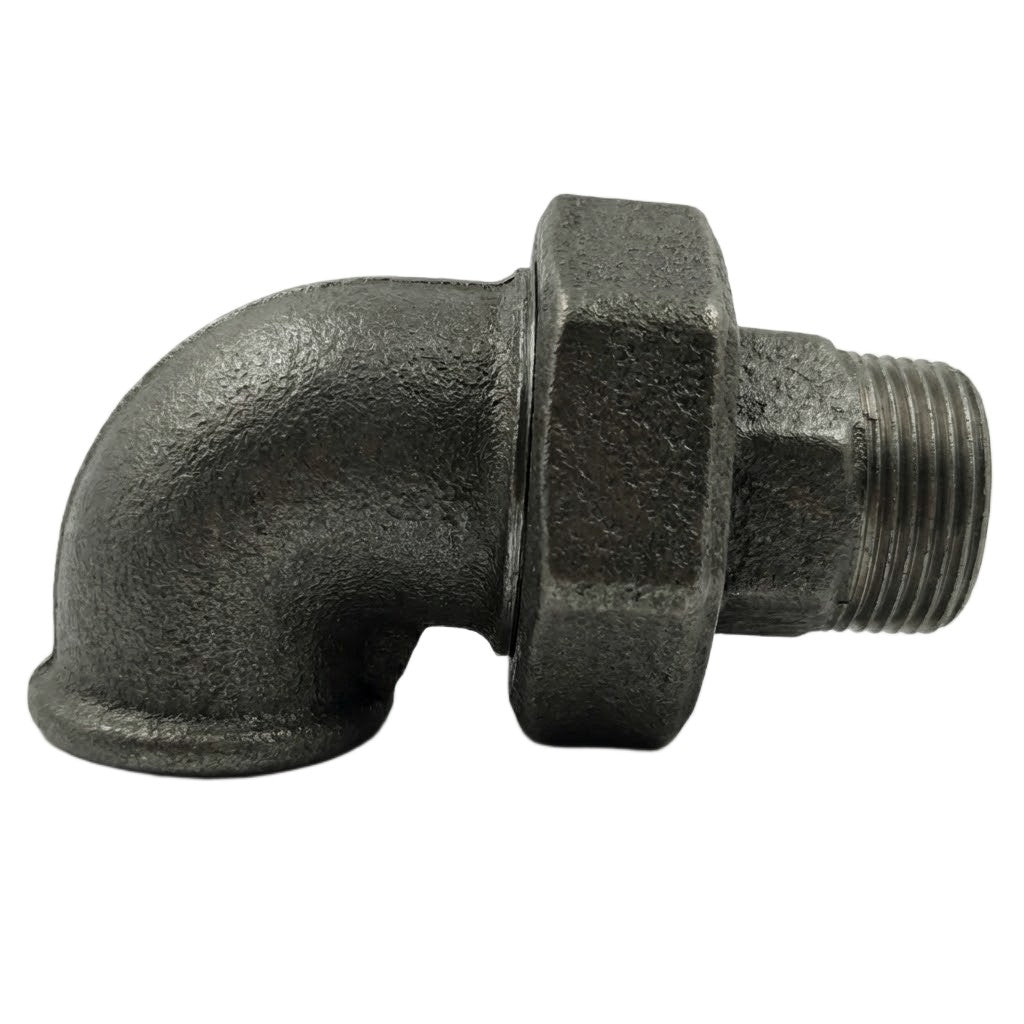

Il gomito a bocchettone 90° Maschio/Femmina in ghisa nera è un elemento chiave per la progettazione di reti idrauliche affidabili e modulari. Combina la funzione di cambio di direzione con quella di un raccordo smontabile a 3 pezzi, offrendo una soluzione tecnica per installazioni fisse che richiedono una facile manutenzione.
Perché usare questo gomito a bocchettone in ghisa nera?
A differenza di un gomito semplice, questo modello "bocchettone" integra un dado libero che permette di separare le due parti del raccordo. Questa configurazione Maschio/Femmina è particolarmente indicata per:
- Intervenire senza tagli: Permette di smontare una sezione di tubatura o sostituire un dispositivo (pompa, valvola) senza dover segare i tubi né smontare l'intera rete.
- Regolare l'allineamento: Facilita il collegamento tra due tubi fissi o apparecchiature le cui filettature non sono perfettamente sincronizzate per un avvitamento diretto.
Il trucco indispensabile per i tuoi progetti Deco & Fai da Te
Nella creazione di mobili industriali (scaffali, cornici o gambe di tavoli), realizzare una struttura chiusa (quadrata o rettangolare) è spesso impossibile con raccordi standard: avvitando un lato, si svita l'altro.
Il gomito a bocchettone è la soluzione tecnica a questo problema. Grazie al suo sistema in tre parti e al suo dado libero, permette di collegare l'ultimo angolo della tua struttura senza dover ruotare i tubi. È il raccordo ideale per "chiudere il cerchio" delle tue creazioni in modo pulito e solido.
Specifiche Tecniche e Norme
- Design Normalizzato: Fabbricazione conforme alle norme EN 10242 e ISO 49. Grado di ghisa malleabile EN-GJMW-400-5 (secondo EN 1562).
- Filettature Standardizzate:
- Connessione tubazioni: ISO 7-1 (BSPT) con estremità Maschio conica (R) e Femmina cilindrica (Rp).
- Dado del bocchettone: Tipo gas conforme alla norma ISO 228-1 (BSPP).
- Affidabilità: 100% dei raccordi testati per la tenuta.
Condizioni di servizio
- Temperatura max: 155°C (Acqua).
- Compatibilità: Acqua potabile, acque reflue, gas, vapore, liquidi non corrosivi.

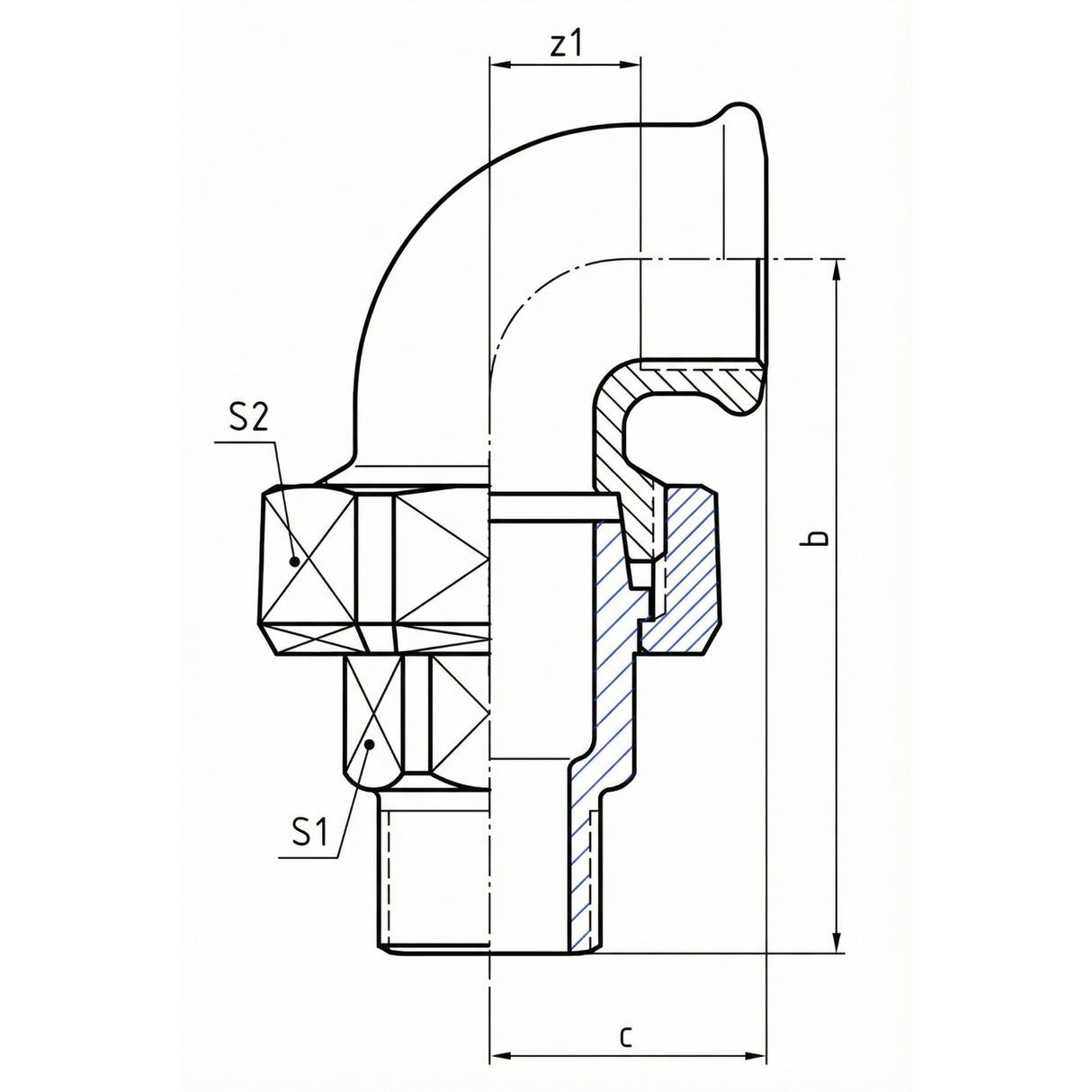

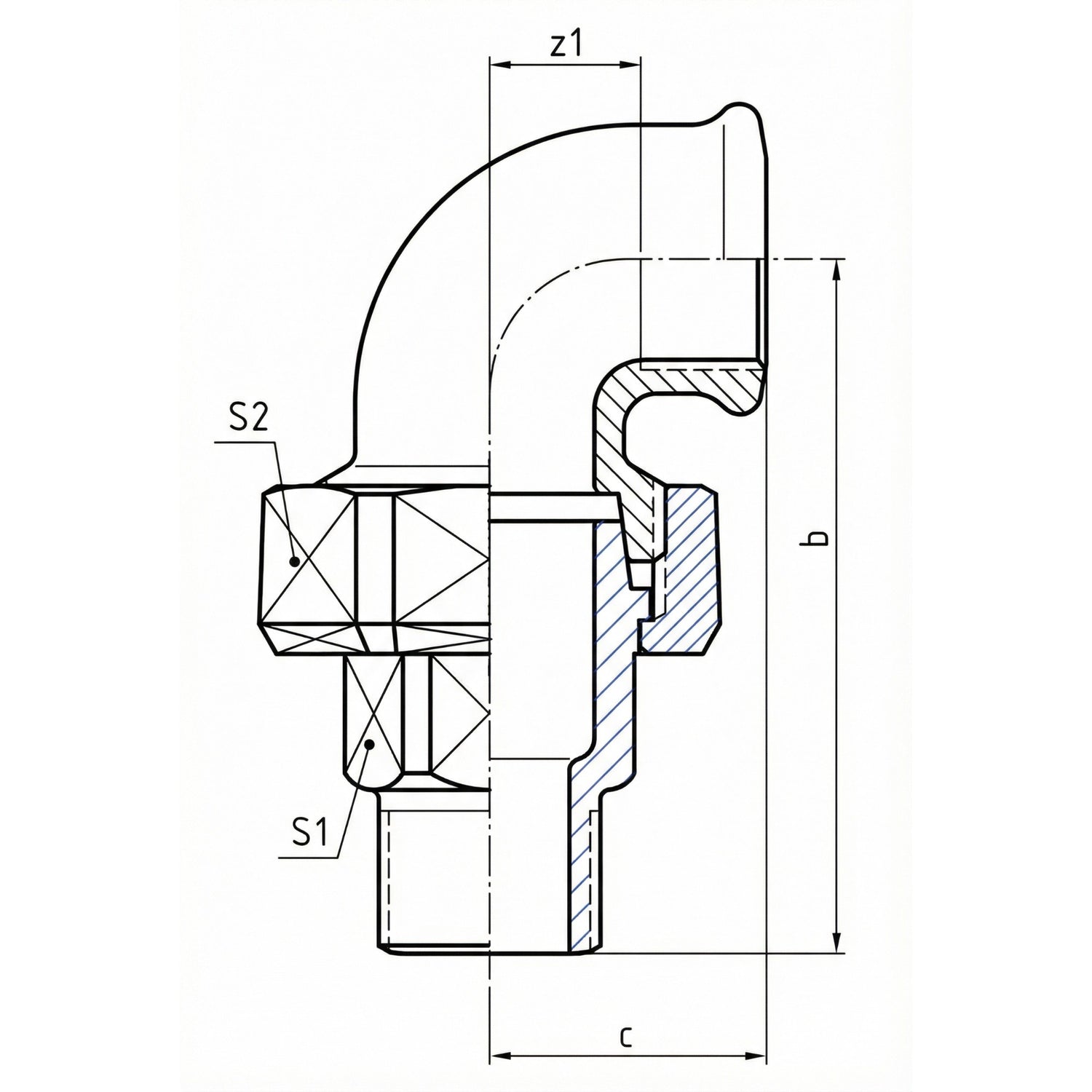

Dimensioni e Ingombro
Scorri la tabella orizzontalmente per vedere tutte le misure.
| Misura | DN | Ø Raccordo | b (mm) | c (mm) | z1 (mm) | s1 / s2 (Chiavi mm) | L stim. (Largh. tot.) | H stim. (Alt. tot.) |
|---|---|---|---|---|---|---|---|---|
| 1/4" | DN8 | 8×13 | 61 | 21 | 11 | 15 / 28 | 21 | 61 |
| 3/8" | DN10 | 12×17 | 65 | 25 | 15 | 22 / 35 | 25 | 65 |
| 1/2" | DN15 | 15×21 | 76 | 28 | 15 | 26 / 44 | 28 | 76 |
| 3/4" | DN20 | 20×27 | 82 | 33 | 18 | 32 / 48 | 33 | 82 |
| 1" | DN25 | 26×34 | 94 | 38 | 21 | 38 / 54 | 38 | 94 |
| 1"1/4 | DN32 | 33×42 | 107 | 45 | 26 | 48 / 68 | 45 | 107 |
| 1"1/2 | DN40 | 40×49 | 115 | 50 | 31 | 54 / 74 | 50 | 115 |
| 2" | DN50 | 50×60 | 128 | 58 | 34 | 66 / 89 | 58 | 128 |
| 2"1/2 | DN65 | 65×76 | 145 | 70 | 43 | 86 / 110 | 70 | 145 |
| 3" | DN80 | 80×90 | 160 | 78 | 48 | 98 / 130 | 78 | 160 |
H stim. = Dimensione b | L stim. = Dimensione c (interasse). | z1 = Disassamento
