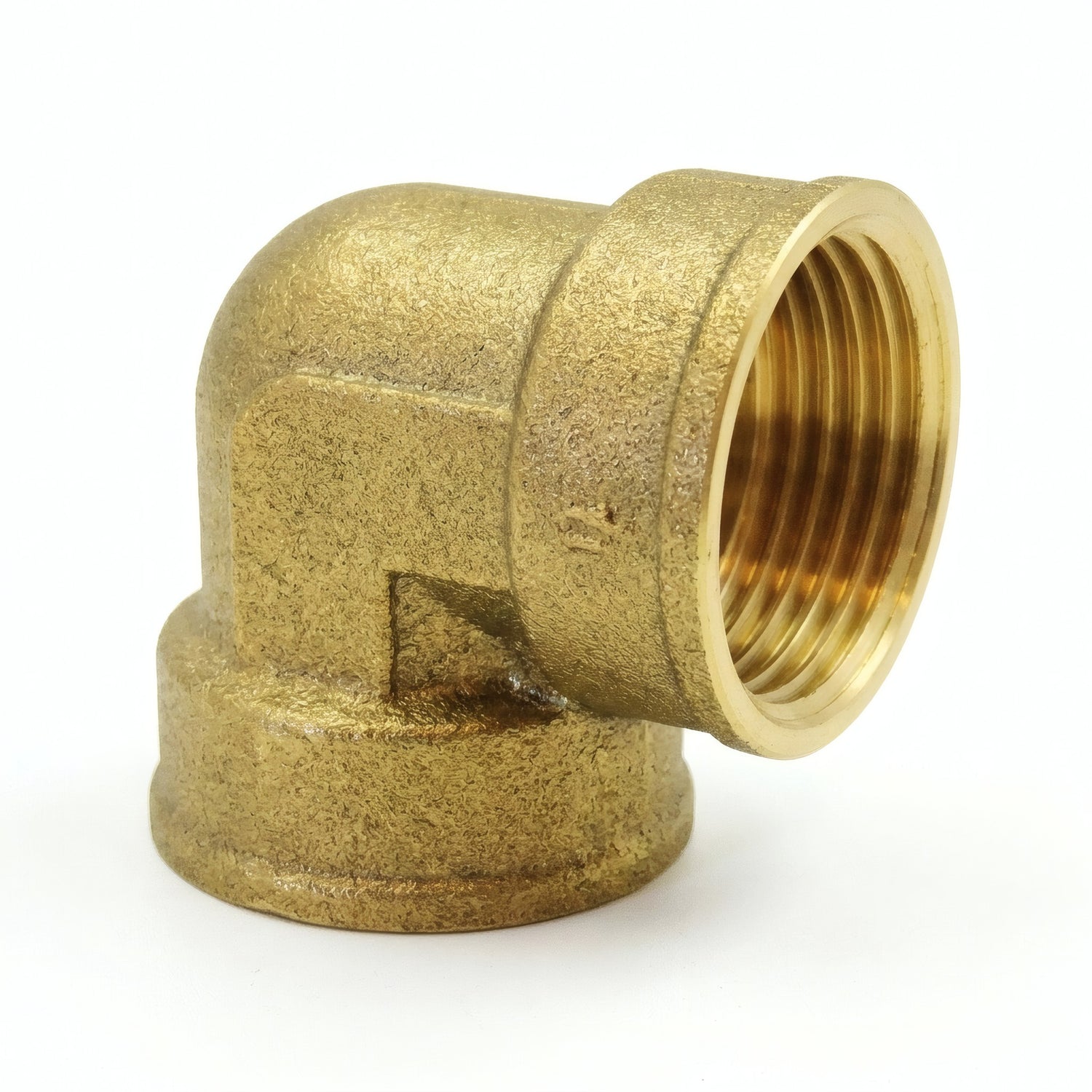

Curva 90° F/F ottone
Curva 90° femmina/femmina in ottone da avvitare, progettata per creare un cambio di direzione ad angolo retto nei vostri impianti idraulici o nei vostri progetti di decorazione. I suoi due ingressi filettati internamente permettono di collegare due elementi filettati (maschio) formando un angolo di 90°. Filettatura conforme a ISO 228-1 BSPP.
Descrizione della curva 90° F/F in ottone
Questa curva femmina/femmina permette di realizzare un angolo di 90° tra due tubi o raccordi filettati maschio. È compatibile con tutti i raccordi venduti sul sito, a condizione che siano della stessa misura e abbiano un lato maschio (filettato). Ideale per aggirare un ostacolo o cambiare la direzione di una tubazione.
Questo raccordo in ottone si avvita semplicemente, senza saldatura. La sua forma esagonale (6 lati) facilita il serraggio con chiave fissa o regolabile. Pezzo conforme alle norme vigenti, adatto sia agli impianti tecnici sia ai progetti di decorazione d'interni.
Caratteristiche tecniche
| Materiale | Ottone CW617N - 4MS |
| Colore | Ottone dorato |
| Pressione nominale | PN 16 bar |
| Norma di filettatura | ISO 228-1 - BSPP Gas (filettatura cilindrica) |
| Tenuta | Garantita con guarnizione piatta (spessore a partire da 1 mm) |
| Sedi di tenuta | Piane e larghe sugli attacchi femmina |
| Forma | Esagonale a 6 lati (avvitamento con chiave) |
| Tipo | Femmina / Femmina (filettato internamente su entrambi i lati) |
| Angolo | 90° |
| Fluidi compatibili | Acqua potabile, acqua glicolata, fluidi compatibili |
| Temperatura | In base al tipo di tenuta scelto |
| Utilizzo | Adduzione di acqua potabile, idraulica generale, HVAC |
Condizioni d'uso e installazione
- Pressione di esercizio: PN 16 bar
- Temperatura: in base al tipo di tenuta scelto
- Fluidi: acqua potabile, acqua glicolata, fluidi compatibili
- Installazione: applicare una coppia di serraggio moderata e scegliere materiali adatti (rischio di corrosione galvanica). Piani di presa adatti alle chiavi in commercio.
Certificazioni e conformità
- Acqua potabile: conforme al decreto francese del 25 giugno 2020 relativo ai materiali e ai prodotti metallici destinati agli impianti a contatto con l'acqua destinata al consumo umano.
- 4MS: conforme ai requisiti 4MS — armonizzazione delle regole di certificazione europee per i materiali e i prodotti a contatto con l'acqua potabile.
Applicazioni e consigli di posa
Utilizzi
- Idraulica domestica: collegamento di impianti di acqua calda e fredda
- Idraulica industriale: impianti conformi a PN 16 bar
- Decorazione d'interni: creazione di lampade, mensole, portasciugamani in ottone a vista
- Fai da te e bricolage creativo: progetti su misura con raccordi da avvitare
Consigli di posa
- Utilizzare nastro PTFE (teflon) o canapa per garantire la tenuta sulle filettature maschio
- Per le sedi di tenuta piane, utilizzare una guarnizione piatta con spessore minimo di 1 mm
- Serrare con chiave fissa o chiave regolabile — non utilizzare la pinza a pappagallo per evitare di segnare il pezzo
- Applicare una coppia di serraggio moderata — un serraggio eccessivo può danneggiare la filettatura
Disegno tecnico
Dimensioni (mm)
Tutte le quote sono espresse in millimetri (mm), salvo diversa indicazione.
| G | G (mm) | OD | L | H | E |
|---|---|---|---|---|---|
| 3/8" | 12x17 | 11 | 8.5 | 18 | 25.5 |
| 1/2" | 15x21 | 14.5 | 10 | 21.5 | 31 |
| 3/4" | 20x27 | 19.5 | 11 | 25 | 37 |
| 1" | 26x34 | 25 | 13 | 30.5 | 45.5 |
| 1"1/4 | 33x42 | 33 | 14 | 36 | 55 |
| 1"1/2 | 40x49 | 39 | 15.5 | 40.75 | 63 |
| 2" | 50x60 | 50 | 17 | 48.5 | 76.5 |
Corrispondenza delle misure
Questa curva è disponibile nelle seguenti misure. Utilizzate questa tabella per trovare la corrispondenza tra millimetri, pollici e DN.
| Misura (mm) | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 | 40x49 | 50x60 |
|---|---|---|---|---|---|---|---|
| Pollici | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 | 1''1/2 | 2'' |
| DN | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Diam. est. tubo | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm | 49 mm | 60 mm |

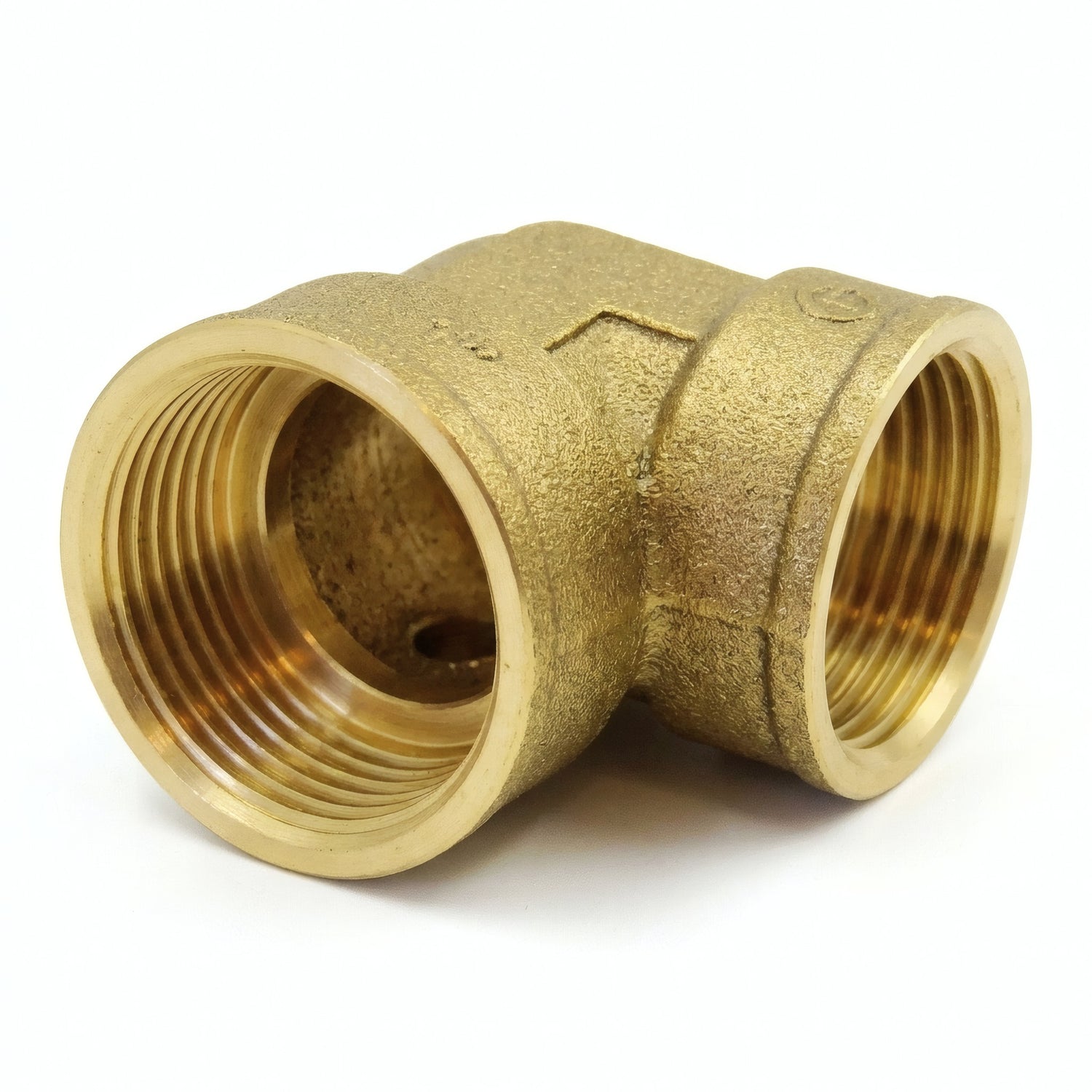

L'aspetto del pezzo può variare in base al lotto in magazzino (vedi foto). Contattateci per conferma.
Da abbinare
Prodotti compatibili: Tutti i raccordi in ottone
