Nipplo uguale ottone

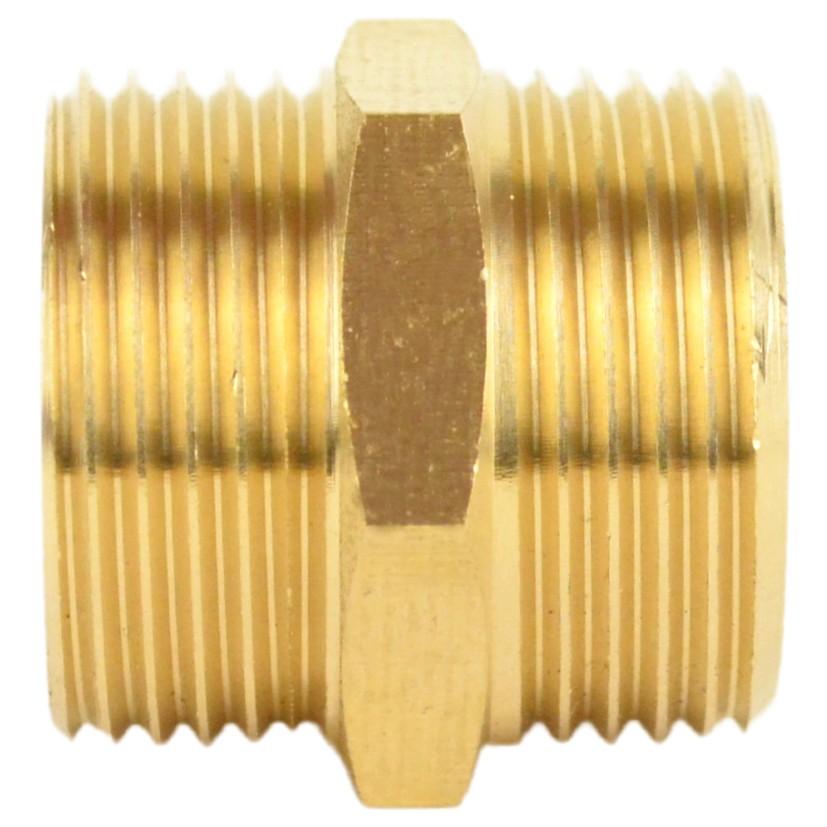

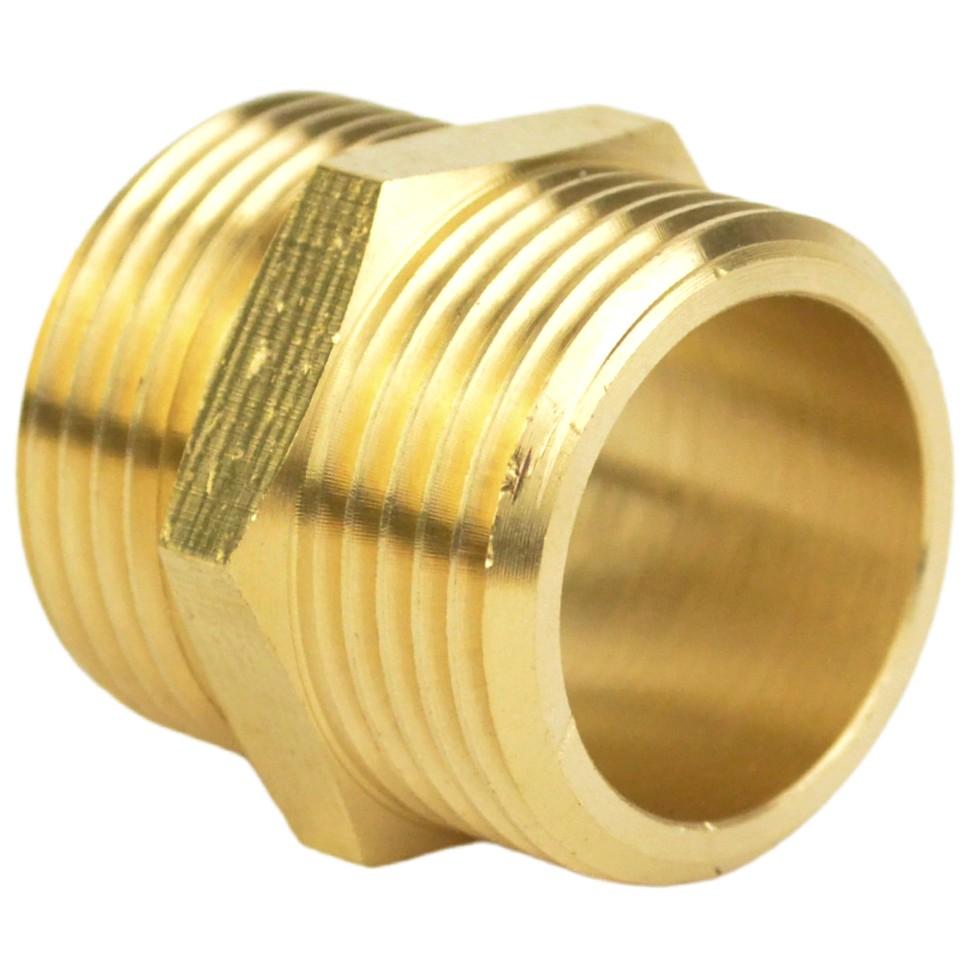

Nipplo uguale in ottone da avvitare, filettato maschio su entrambi i lati, per collegare due elementi femmina filettati internamente dello stesso diametro. Pezzo di collegamento fondamentale in idraulica e in decorazione. Filettatura conforme a ISO 228-1 BSPP.
Descrizione del nipplo uguale in ottone
Il nipplo uguale è un raccordo corto, filettato maschio su entrambi i lati, che serve a unire due raccordi femmina della stessa misura. È uno dei pezzi più utilizzati in idraulica per creare collegamenti diretti tra manicotti, curve, tee o altri raccordi filettati internamente.
Il corpo compatto esagonale (6 lati) garantisce una buona presa con la chiave. Installazione senza saldatura. In decorazione, il nipplo uguale funge da connettore corto tra due pezzi, ideale per assemblaggi compatti in ottone a vista.
Caratteristiche tecniche
| Materiale | Ottone CW617N - 4MS |
| Colore | Ottone dorato |
| Pressione nominale | PN 16 bar |
| Norma di filettatura | ISO 228-1 - BSPP Gas (filettatura cilindrica) |
| Tenuta | Garantita con guarnizione piatta (spessore a partire da 1 mm) |
| Sedi di tenuta | Piane e larghe sugli attacchi maschio |
| Forma | Esagonale a 6 lati (avvitamento con chiave) |
| Tipo | Maschio / Maschio (filettato su entrambi i lati) |
| Fluidi compatibili | Acqua potabile, acqua glicolata, fluidi compatibili |
| Temperatura | In base al tipo di tenuta scelto |
| Utilizzo | Adduzione di acqua potabile, idraulica generale, HVAC |
Condizioni d'uso e installazione
- Pressione di esercizio: PN 16 bar
- Temperatura: in base al tipo di tenuta scelto
- Fluidi: acqua potabile, acqua glicolata, fluidi compatibili
- Installazione: applicare una coppia di serraggio moderata e scegliere materiali adatti (rischio di corrosione galvanica). Piani di presa adatti alle chiavi in commercio.
Certificazioni e conformità
- Acqua potabile: conforme al decreto francese del 25 giugno 2020 relativo ai materiali e ai prodotti metallici destinati agli impianti a contatto con l'acqua destinata al consumo umano.
- 4MS: conforme ai requisiti 4MS — armonizzazione delle regole di certificazione europee per i materiali e i prodotti a contatto con l'acqua potabile.
Applicazioni e consigli di posa
Utilizzi
- Idraulica domestica: collegamento di impianti di acqua calda e fredda
- Idraulica industriale: impianti conformi a PN 16 bar
- Decorazione d'interni: creazione di lampade, mensole, portasciugamani in ottone a vista
- Fai da te e bricolage creativo: progetti su misura con raccordi da avvitare
Consigli di posa
- Utilizzare nastro PTFE (teflon) o canapa per garantire la tenuta sulle filettature maschio
- Per le sedi di tenuta piane, utilizzare una guarnizione piatta con spessore minimo di 1 mm
- Serrare con chiave fissa o chiave regolabile — non utilizzare la pinza a pappagallo per evitare di segnare il pezzo
- Applicare una coppia di serraggio moderata — un serraggio eccessivo può danneggiare la filettatura
Disegno tecnico
Dimensioni (mm)
Tutte le quote sono espresse in millimetri (mm), salvo diversa indicazione.
| G | G (mm) | OD | L | E |
|---|---|---|---|---|
| 1/8" | 5x10 | 5.5 | 6 | 16 |
| 1/4" | 8x13 | 8.5 | 8 | 20 |
| 3/8" | 12x17 | 11 | 8.5 | 22 |
| 1/2" | 15x21 | 15 | 10 | 25 |
| 3/4" | 20x27 | 20 | 11 | 27.5 |
| 1" | 26x34 | 26 | 13 | 32 |
| 1"1/4 | 33x42 | 34 | 14 | 34.5 |
| 1"1/2 | 40x49 | 40 | 15.5 | 38.5 |
| 2" | 50x60 | 51 | 17 | 43 |
Corrispondenza delle misure
Questo nipplo è disponibile nelle seguenti misure. Utilizzate questa tabella per trovare la corrispondenza tra millimetri, pollici e DN.
| Misura (mm) | 5x10 | 8x13 | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 | 40x49 | 50x60 |
|---|---|---|---|---|---|---|---|---|---|
| Pollici | 1/8'' | 1/4'' | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 | 1''1/2 | 2'' |
| DN | DN5 | DN8 | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Diam. est. tubo | 10 mm | 13 mm | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm | 49 mm | 60 mm |

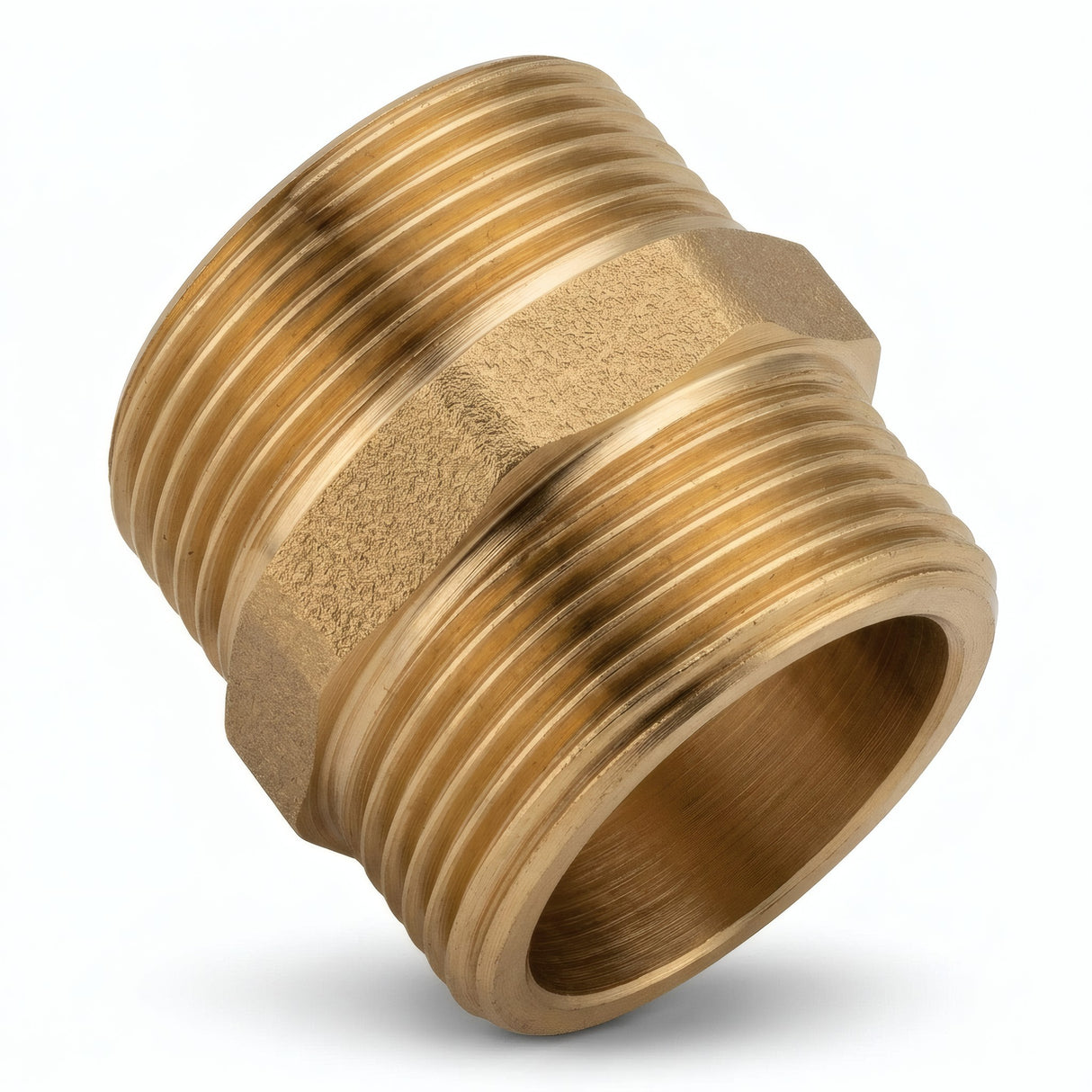

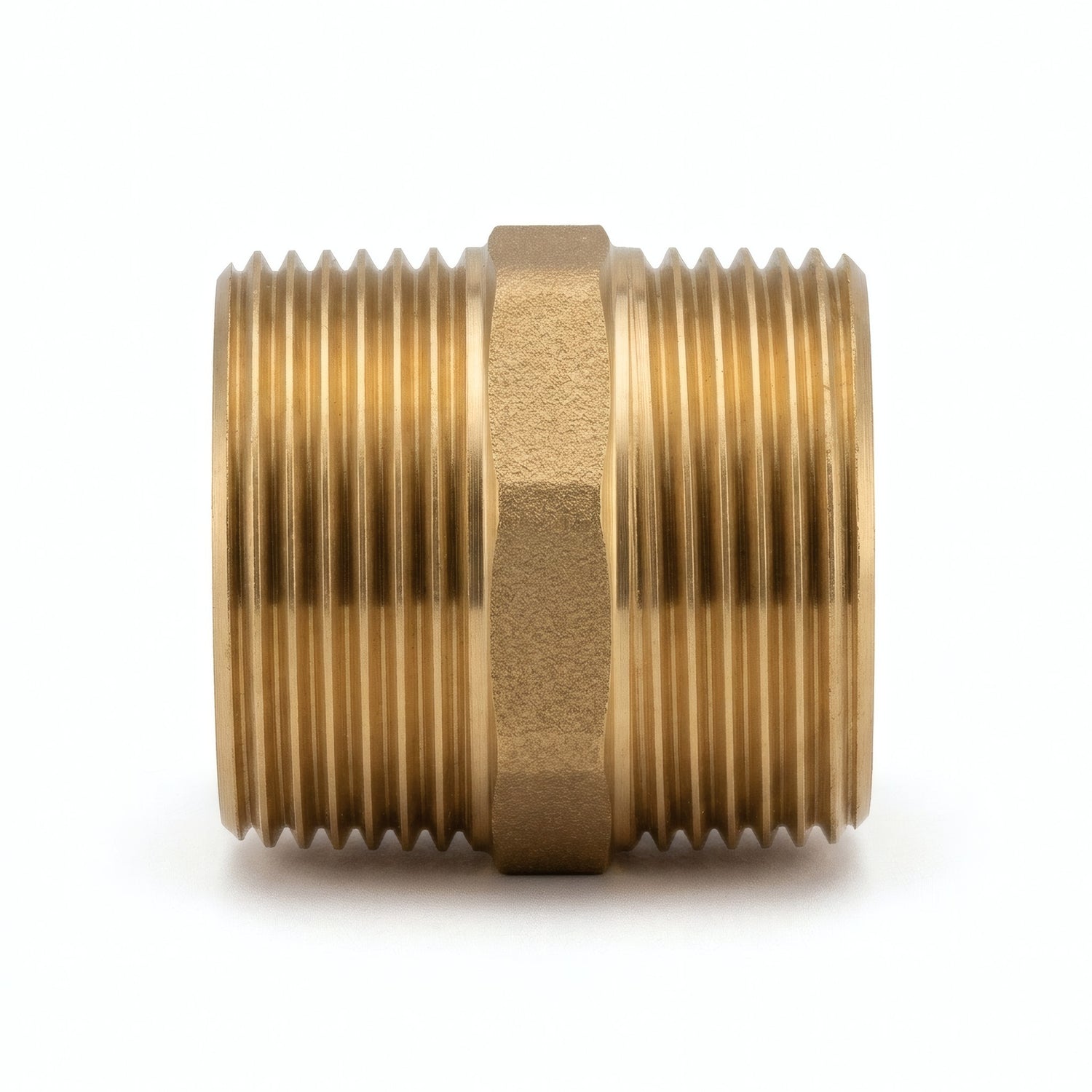

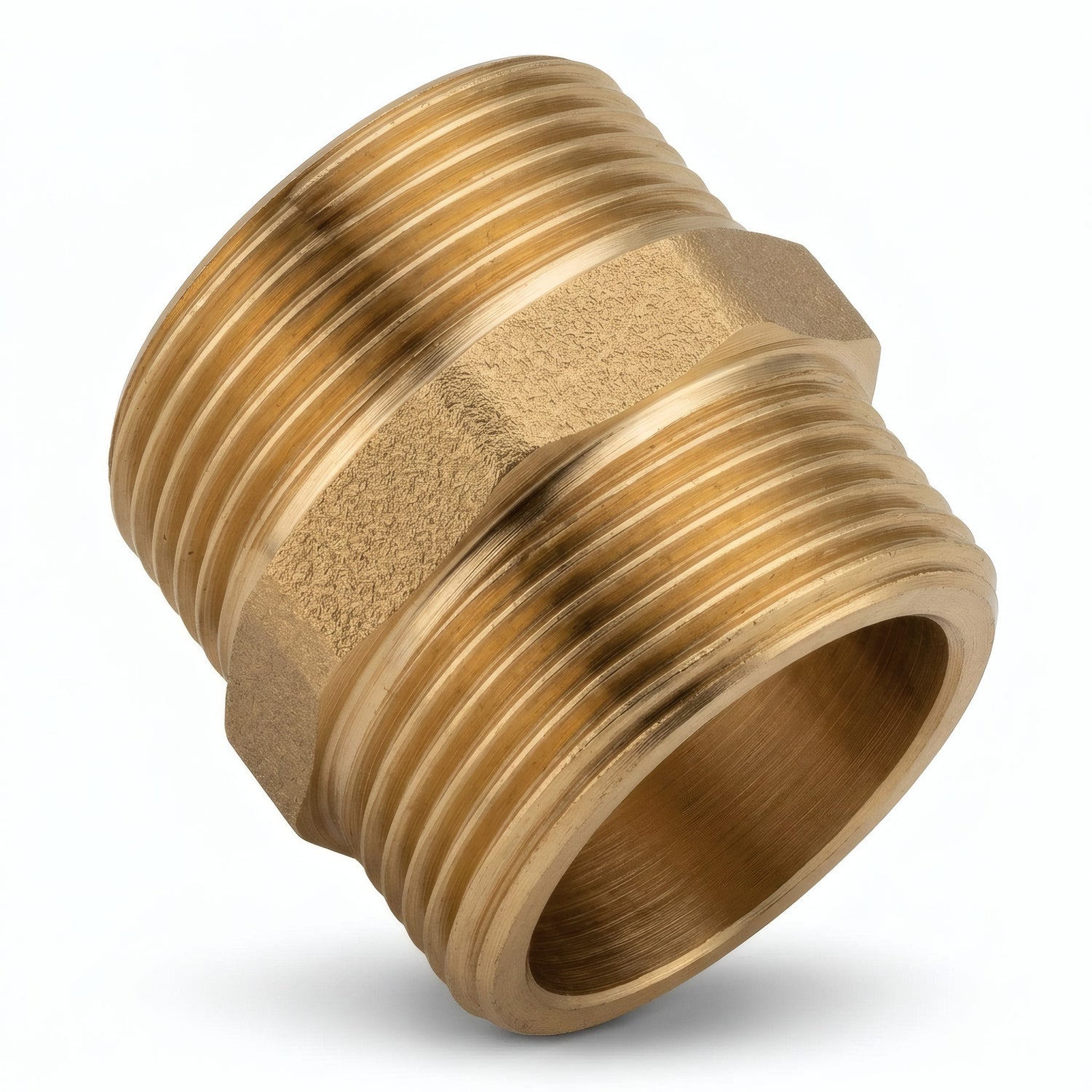

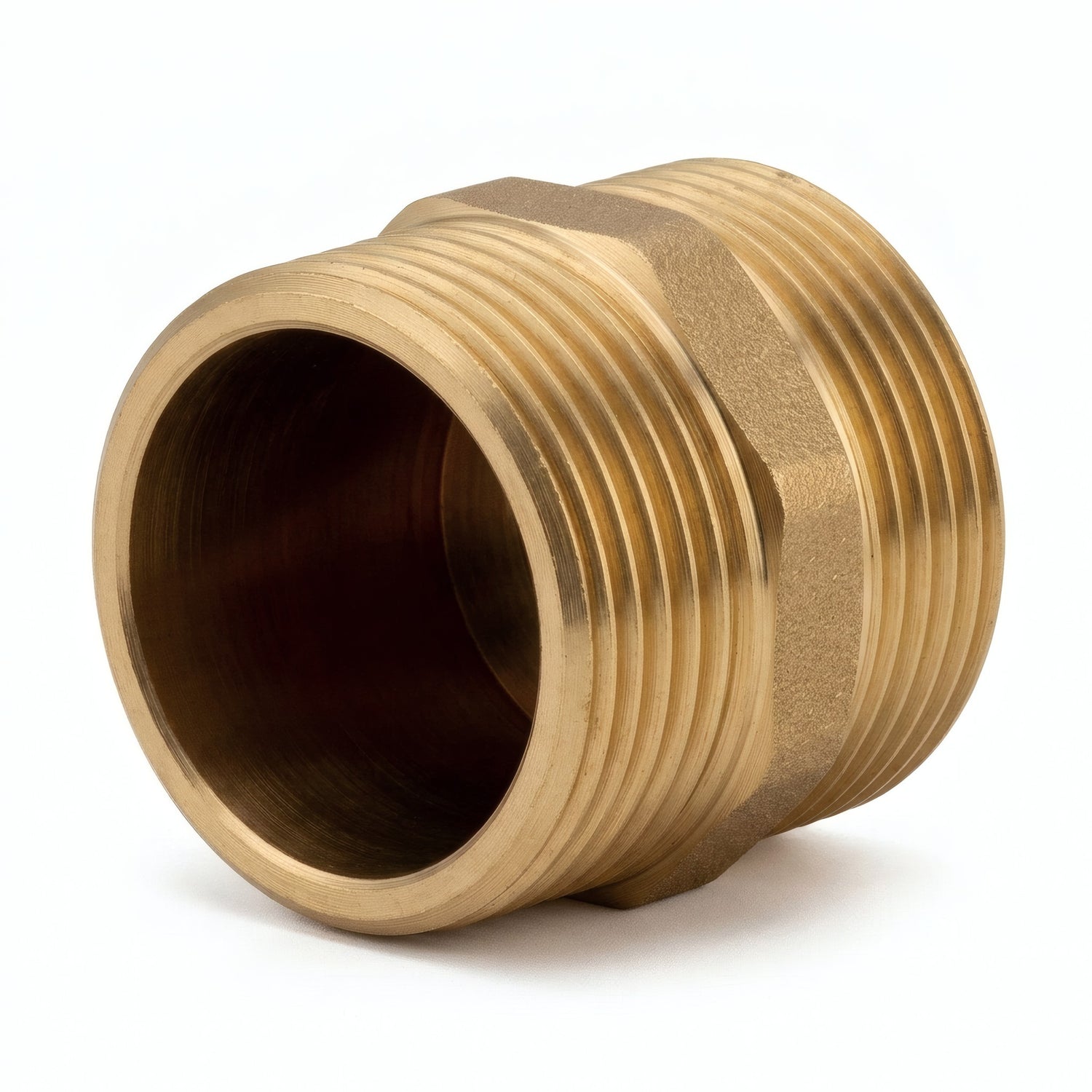

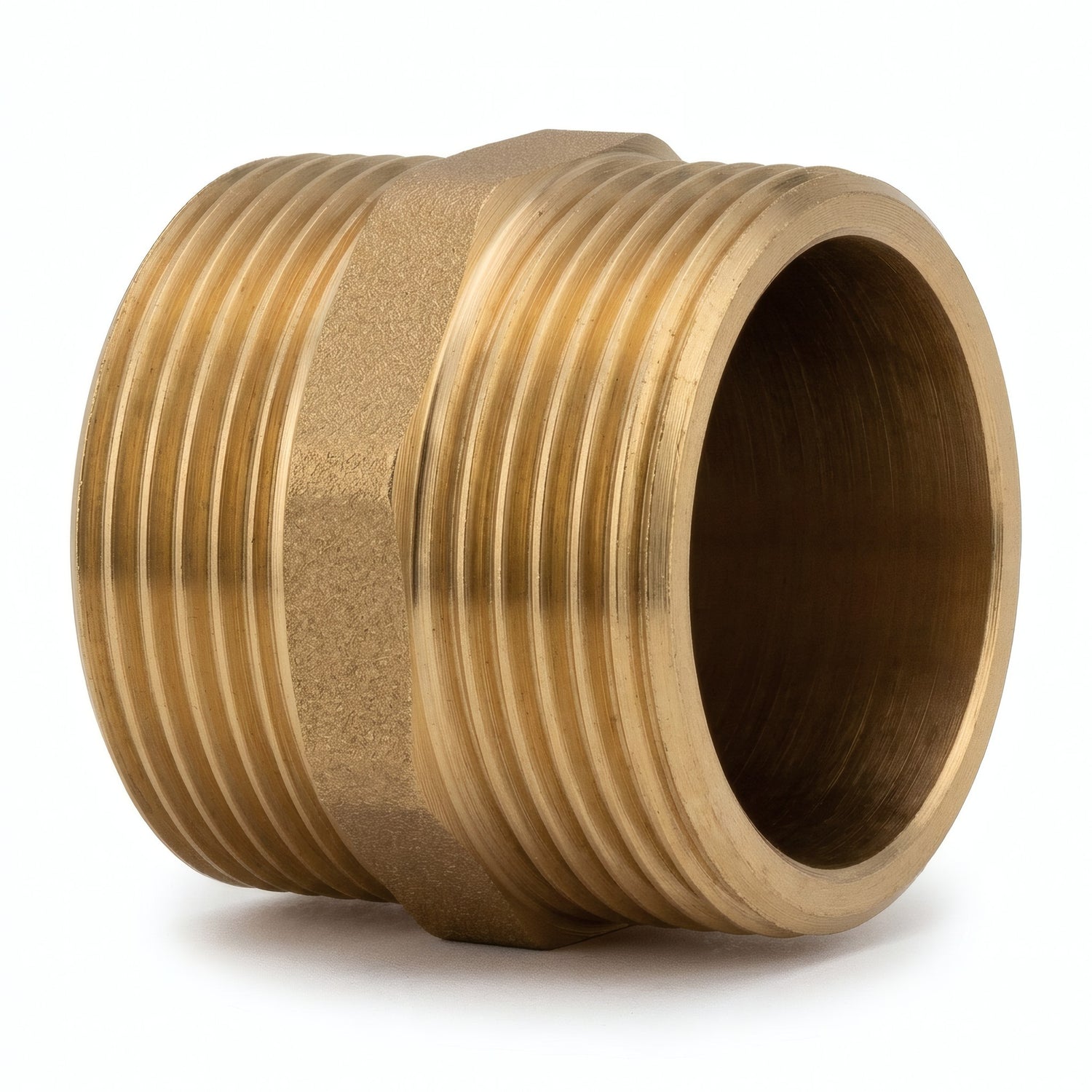

L'aspetto del pezzo può variare in base al lotto in magazzino (vedi foto). Contattateci per conferma.
Da abbinare
Prodotti compatibili: Tutti i raccordi in ottone
