Riduzione M/F ottone
Riduzione M/F in ottone da avvitare, che permette di ridurre il diametro di un collegamento passando da una filettatura maschio a una filettatura femmina di misura inferiore. Pezzo compatto e discreto, ideale per gli spazi ristretti. Norma ISO 228-1 BSPP.
Descrizione della riduzione M/F in ottone
Questa riduzione M/F si avvita in un raccordo femmina di misura maggiore e offre un'uscita femmina di diametro inferiore. È la soluzione più semplice e compatta per adattare un'apparecchiatura a una rete di diametro diverso.
Il suo profilo corto la rende quasi invisibile nel montaggio, a differenza di un manicotto ridotto più lungo. Montaggio senza saldatura. Disponibile in un'amplissima scelta di combinazioni di diametri per coprire tutte le configurazioni di idraulica e di decorazione.
Caratteristiche tecniche
| Materiale | Ottone CW617N - 4MS |
| Colore | Ottone dorato |
| Pressione nominale | PN 16 bar |
| Norma di filettatura | ISO 228-1 - BSPP Gas (filettatura cilindrica) |
| Tenuta | Garantita con guarnizione piatta (spessore a partire da 1 mm) |
| Sedi di tenuta | Piane e larghe sugli attacchi maschio e femmina |
| Forma | Esagonale a 6 lati (avvitamento con chiave) |
| Tipo | Maschio (filettato) / Femmina (filettatura interna) — diametri diversi |
| Fluidi compatibili | Acqua potabile, acqua glicolata, fluidi compatibili |
| Temperatura | In base al tipo di tenuta scelto |
| Utilizzo | Adduzione di acqua potabile, idraulica generale, HVAC |
Condizioni d'uso e installazione
- Pressione di esercizio: PN 16 bar
- Temperatura: in base al tipo di tenuta scelto
- Fluidi: acqua potabile, acqua glicolata, fluidi compatibili
- Installazione: applicare una coppia di serraggio moderata e scegliere materiali adatti (rischio di corrosione galvanica). Piani di presa adatti alle chiavi in commercio.
Certificazioni e conformità
- Acqua potabile: conforme al decreto francese del 25 giugno 2020 relativo ai materiali e ai prodotti metallici destinati agli impianti a contatto con l'acqua destinata al consumo umano.
- 4MS: conforme ai requisiti 4MS — armonizzazione delle regole di certificazione europee per i materiali e i prodotti a contatto con l'acqua potabile.
Applicazioni e consigli di posa
Utilizzi
- Idraulica domestica: collegamento di impianti di acqua calda e fredda
- Idraulica industriale: impianti conformi a PN 16 bar
- Decorazione d'interni: creazione di lampade, mensole, portasciugamani in ottone a vista
- Fai da te e bricolage creativo: progetti su misura con raccordi da avvitare
Consigli di posa
- Utilizzare nastro PTFE (teflon) o canapa per garantire la tenuta sulle filettature maschio
- Per le sedi di tenuta piane, utilizzare una guarnizione piatta con spessore minimo di 1 mm
- Serrare con chiave fissa o chiave regolabile — non utilizzare la pinza a pappagallo per evitare di segnare il pezzo
- Applicare una coppia di serraggio moderata — un serraggio eccessivo può danneggiare la filettatura
Disegno tecnico
Dimensioni (mm)
Tutte le quote sono espresse in millimetri (mm), salvo diversa indicazione.
| G1 | G1 (mm) | G2 | G2 (mm) | L1 | L2 | E |
|---|---|---|---|---|---|---|
| 1/4" | 8x13 | 1/8" | 5x10 | 8 | / | 12 |
| 3/8" | 12x17 | 1/8" | 5x10 | 8.5 | / | 13.5 |
| 3/8" | 12x17 | 1/4" | 8x13 | 8.5 | / | 13.5 |
| 1/2" | 15x21 | 1/8" | 5x10 | 10 | 6 | 15 |
| 1/2" | 15x21 | 1/4" | 8x13 | 10 | 8 | 15 |
| 1/2" | 15x21 | 3/8" | 12x17 | 10 | / | 15 |
| 3/4" | 20x27 | 1/4" | 8x13 | 11 | 8 | 16.5 |
| 3/4" | 20x27 | 3/8" | 12x17 | 11 | 8.5 | 16.5 |
| 3/4" | 20x27 | 1/2" | 15x21 | 11 | / | 16.5 |
| 1" | 26x34 | 1/2" | 15x21 | 13 | 10 | 19 |
| 1" | 26x34 | 3/4" | 20x27 | 13 | / | 19 |
| 1"1/4 | 33x42 | 3/4" | 20x27 | 14 | 11 | 20.5 |
| 1"1/4 | 33x42 | 1" | 26x34 | 14 | / | 20.5 |
| 1"1/2 | 40x49 | 1" | 26x34 | 15.5 | 13 | 23 |
| 1"1/2 | 40x49 | 1"1/4 | 33x42 | 15.5 | / | 23 |
| 2" | 50x60 | 1" | 26x34 | 17 | 13 | 26 |
| 2" | 50x60 | 1"1/4 | 33x42 | 17 | 14 | 26 |
| 2" | 50x60 | 1"1/2 | 40x49 | 17 | 15.5 | 26 |
Combinazioni di misure disponibili
Questa riduzione permette di passare da un diametro all'altro. La tabella seguente indica le combinazioni disponibili.
| Ingresso | Uscita | Notazione (mm) |
|---|---|---|
| 1/4'' | 1/8'' | 8x13 > 5x10 |
| 3/8'' | 1/8'' | 12x17 > 5x10 |
| 3/8'' | 1/4'' | 12x17 > 8x13 |
| 1/2'' | 1/8'' | 15x21 > 5x10 |
| 1/2'' | 1/4'' | 15x21 > 8x13 |
| 1/2'' | 3/8'' | 15x21 > 12x17 |
| 3/4'' | 1/4'' | 20x27 > 8x13 |
| 3/4'' | 3/8'' | 20x27 > 12x17 |
| 3/4'' | 1/2'' | 20x27 > 15x21 |
| 1'' | 1/2'' | 26x34 > 15x21 |
| 1'' | 3/4'' | 26x34 > 20x27 |
| 1''1/4 | 3/4'' | 33x42 > 20x27 |
| 1''1/4 | 1'' | 33x42 > 26x34 |
| 1''1/2 | 1'' | 40x49 > 26x34 |
| 1''1/2 | 1''1/4 | 40x49 > 33x42 |
| 2'' | 1'' | 50x60 > 26x34 |
| 2'' | 1''1/4 | 50x60 > 33x42 |
| 2'' | 1''1/2 | 50x60 > 40x49 |

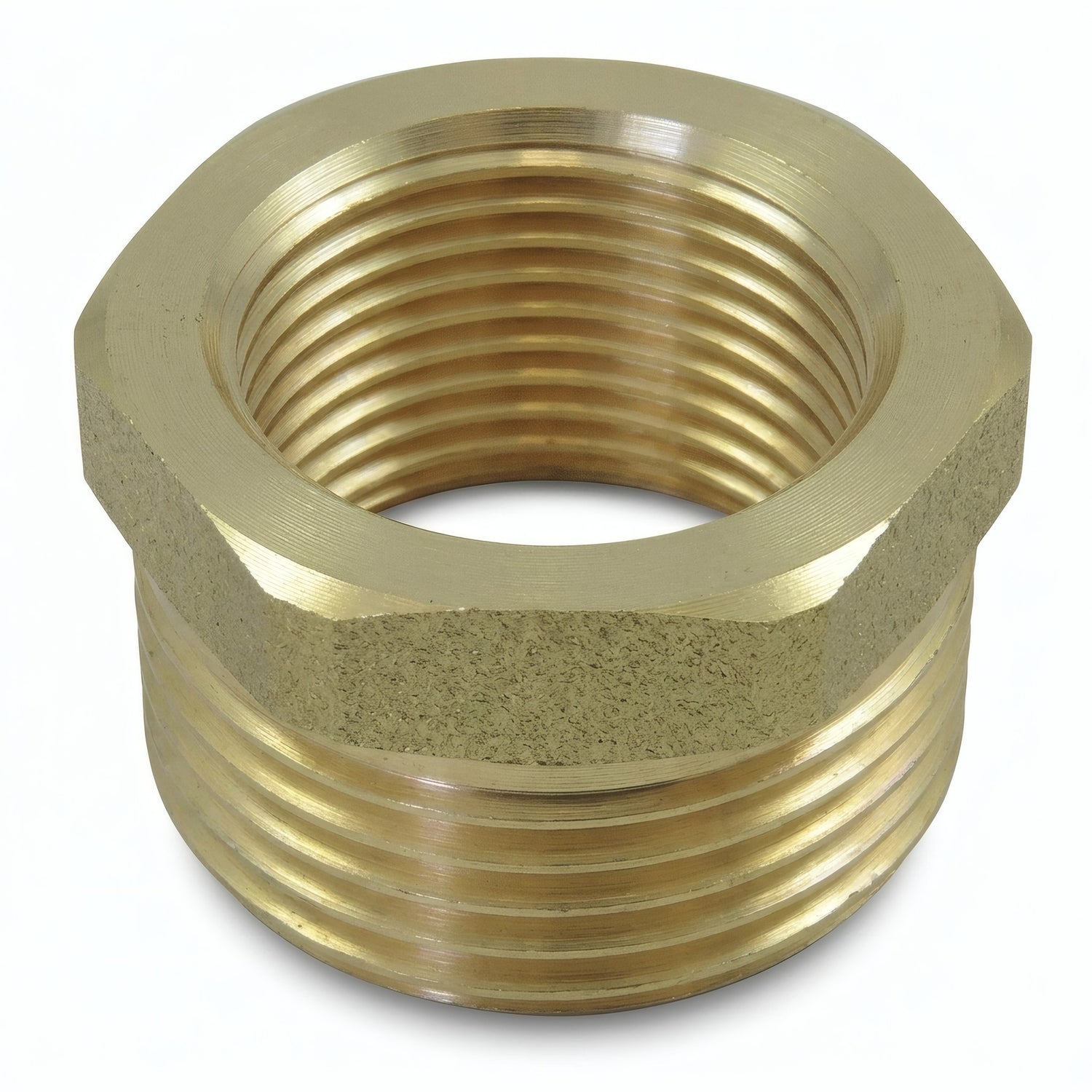

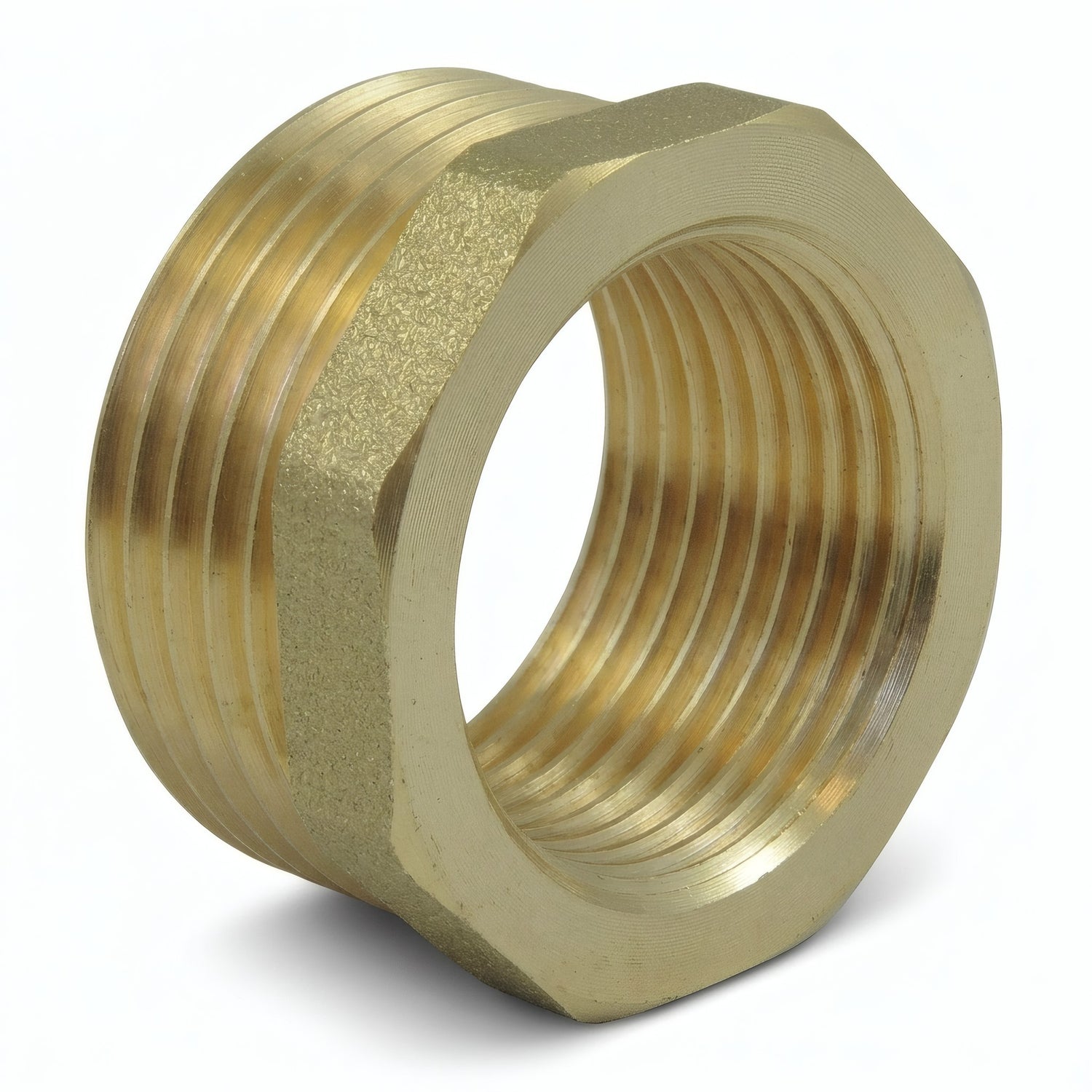

L'aspetto del pezzo può variare in base al lotto in magazzino (vedi foto). Contattateci per conferma.
Da abbinare
Prodotti compatibili: Tutti i raccordi in ottone
