Tappo maschio ottone

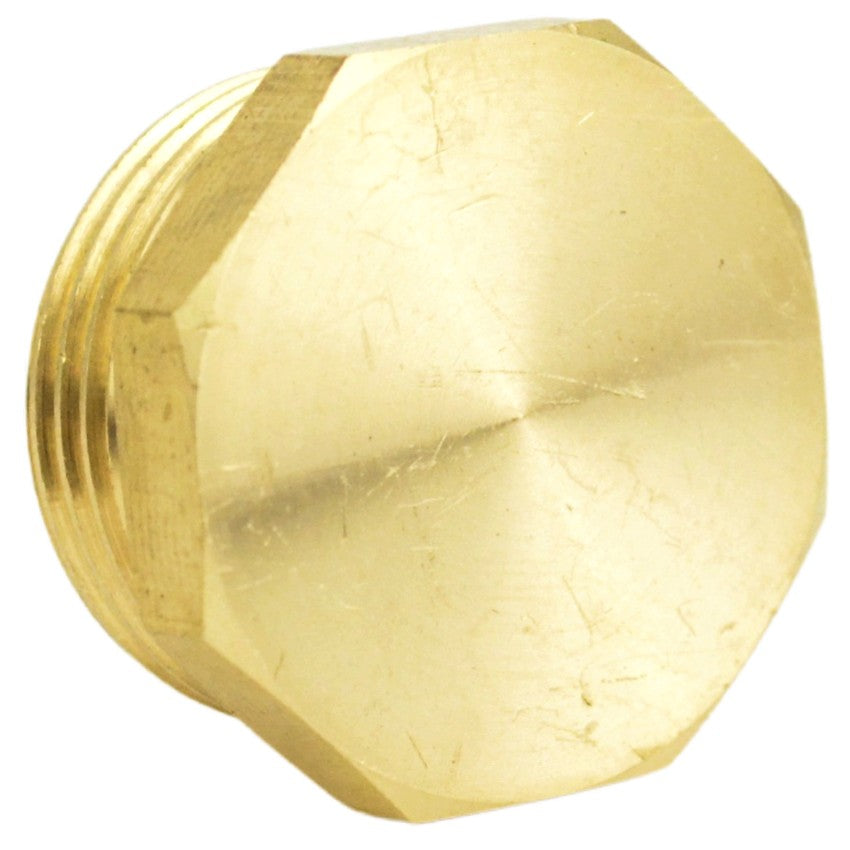

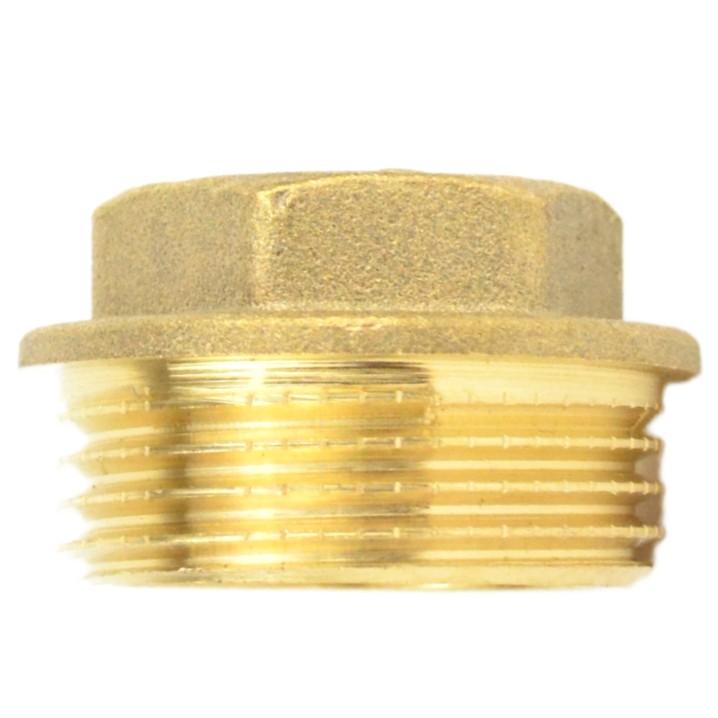

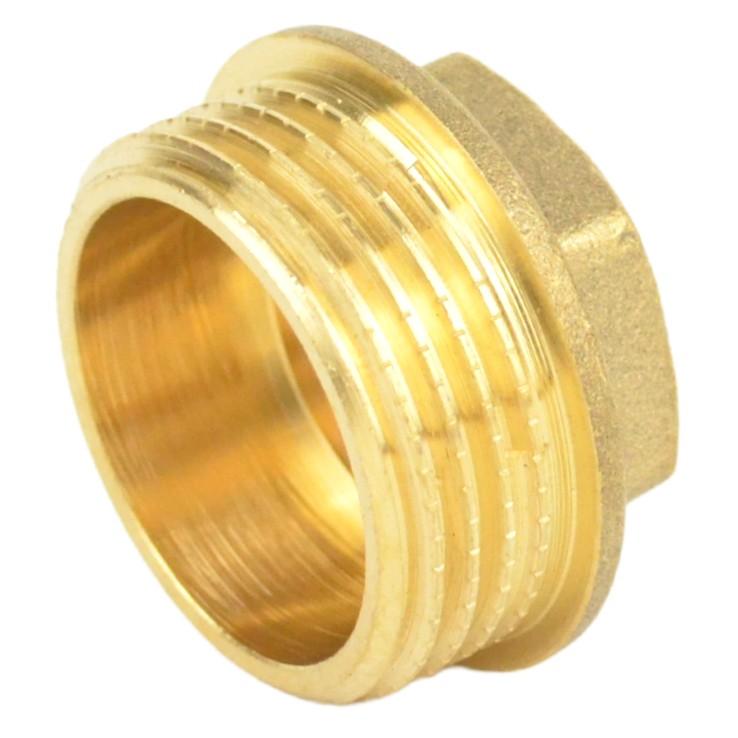

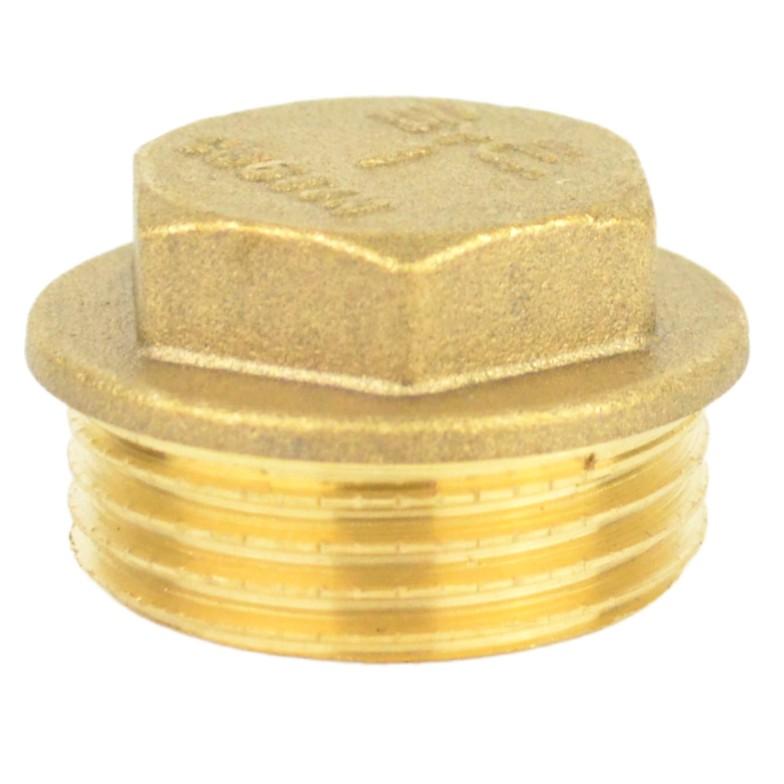

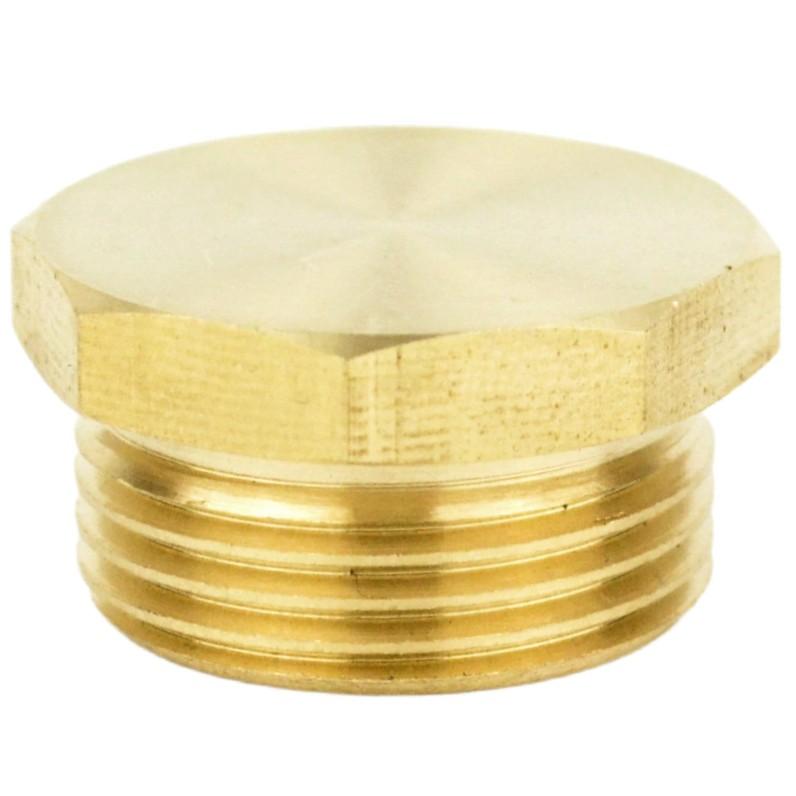

Tappo maschio in ottone da avvitare per otturare un raccordo femmina (filettato internamente). Permette di chiudere un'uscita inutilizzata o di completare un impianto. Filettatura conforme a ISO 228-1 BSPP.
Descrizione del tappo maschio in ottone
Questo tappo maschio (filettato) si avvita in un raccordo femmina per chiudere ermeticamente un'uscita. Si utilizza per escludere una derivazione inutilizzata, chiudere provvisoriamente un circuito in attesa di collegamento o completare un montaggio decorativo.
Il corpo esagonale (6 lati) facilita la presa con la chiave. Installazione senza saldatura. In decorazione, offre una finitura pulita ed elegante alle estremità delle vostre creazioni in ottone, come le basi delle lampade o le estremità delle aste.
Caratteristiche tecniche
| Materiale | Ottone CW617N - 4MS |
| Colore | Ottone dorato |
| Pressione nominale | PN 16 bar |
| Norma di filettatura | ISO 228-1 - BSPP Gas (filettatura cilindrica) |
| Tenuta | Garantita con guarnizione piatta (spessore a partire da 1 mm) |
| Sedi di tenuta | Piane e larghe sull'attacco maschio |
| Forma | Esagonale a 6 lati (avvitamento con chiave) |
| Tipo | Maschio (filettato) |
| Fluidi compatibili | Acqua potabile, acqua glicolata, fluidi compatibili |
| Temperatura | In base al tipo di tenuta scelto |
| Utilizzo | Adduzione di acqua potabile, idraulica generale, HVAC |
Condizioni d'uso e installazione
- Pressione di esercizio: PN 16 bar
- Temperatura: in base al tipo di tenuta scelto
- Fluidi: acqua potabile, acqua glicolata, fluidi compatibili
- Installazione: applicare una coppia di serraggio moderata e scegliere materiali adatti (rischio di corrosione galvanica). Piani di presa adatti alle chiavi in commercio.
Certificazioni e conformità
- Acqua potabile: conforme al decreto francese del 25 giugno 2020 relativo ai materiali e ai prodotti metallici destinati agli impianti a contatto con l'acqua destinata al consumo umano.
- 4MS: conforme ai requisiti 4MS — armonizzazione delle regole di certificazione europee per i materiali e i prodotti a contatto con l'acqua potabile.
Applicazioni e consigli di posa
Utilizzi
- Idraulica domestica: collegamento di impianti di acqua calda e fredda
- Idraulica industriale: impianti conformi a PN 16 bar
- Decorazione d'interni: creazione di lampade, mensole, portasciugamani in ottone a vista
- Fai da te e bricolage creativo: progetti su misura con raccordi da avvitare
Consigli di posa
- Utilizzare nastro PTFE (teflon) o canapa per garantire la tenuta sulle filettature maschio
- Per le sedi di tenuta piane, utilizzare una guarnizione piatta con spessore minimo di 1 mm
- Serrare con chiave fissa o chiave regolabile — non utilizzare la pinza a pappagallo per evitare di segnare il pezzo
- Applicare una coppia di serraggio moderata — un serraggio eccessivo può danneggiare la filettatura
Disegno tecnico
Dimensioni (mm)
Tutte le quote sono espresse in millimetri (mm), salvo diversa indicazione.
| G | G (mm) | OD | S | L | E |
|---|---|---|---|---|---|
| 1/8" | 5x10 | 5 | 13 | 5.5 | 9.5 |
| 1/4" | 8x13 | 8 | 16 | 7.5 | 11.5 |
| 3/8" | 12x17 | 11 | 19 | 8 | 13 |
| 1/2" | 15x21 | 14.5 | 23 | 9.5 | 14.5 |
| 3/4" | 20x27 | 19.5 | 29 | 10.5 | 16 |
| 1" | 26x34 | 25.5 | 36 | 12.5 | 18.5 |
| 1"1/4 | 33x42 | 33.5 | 45 | 13.5 | 20 |
| 1"1/2 | 40x49 | 39 | 52 | 15 | 22.5 |
| 2" | 50x60 | 50 | 64 | 16.5 | 25.5 |
Corrispondenza delle misure
Questo tappo è disponibile nelle seguenti misure. Utilizzate questa tabella per trovare la corrispondenza tra millimetri, pollici e DN.
| Misura (mm) | 5x10 | 8x13 | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 | 40x49 | 50x60 |
|---|---|---|---|---|---|---|---|---|---|
| Pollici | 1/8'' | 1/4'' | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 | 1''1/2 | 2'' |
| DN | DN5 | DN8 | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Diam. est. tubo | 10 mm | 13 mm | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm | 49 mm | 60 mm |

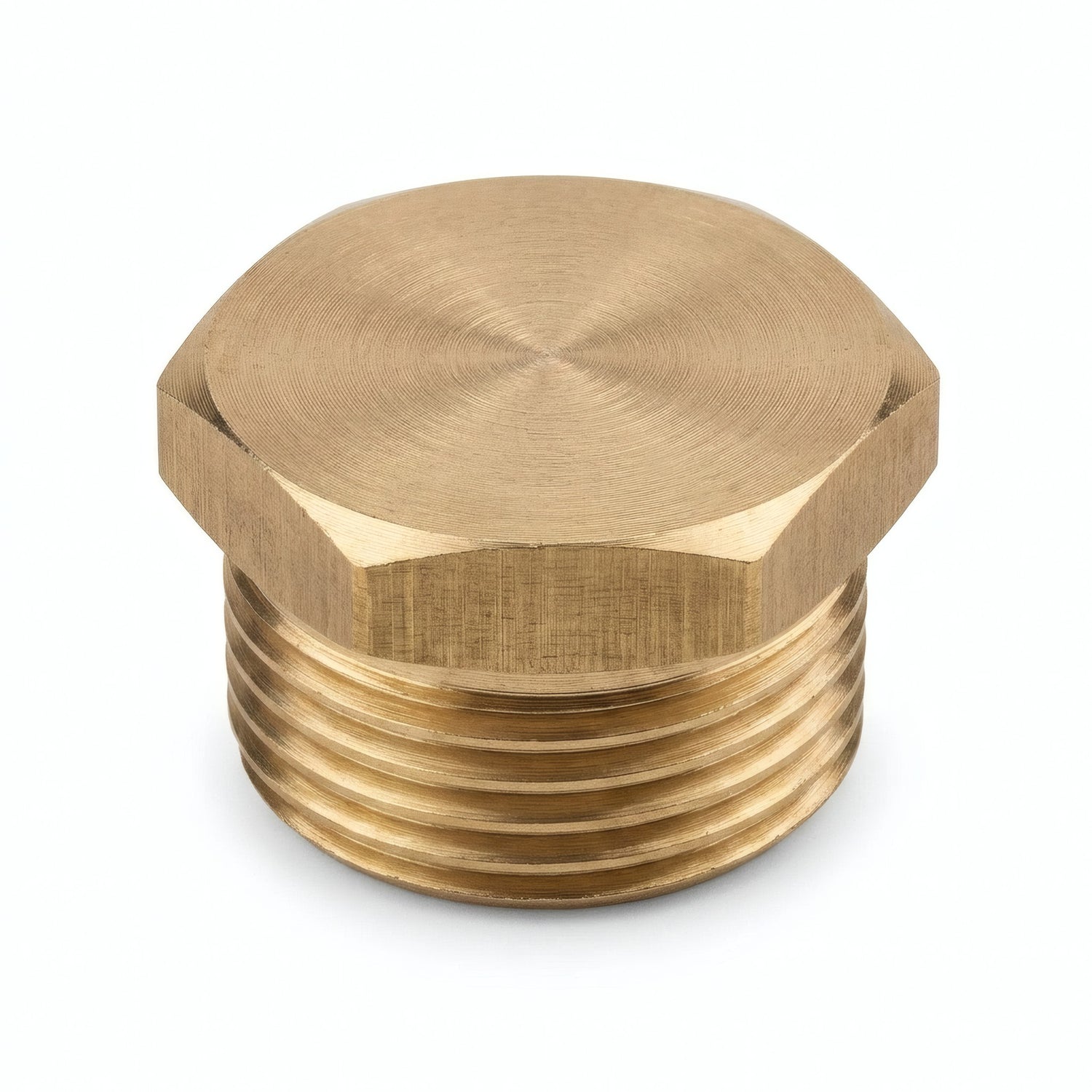

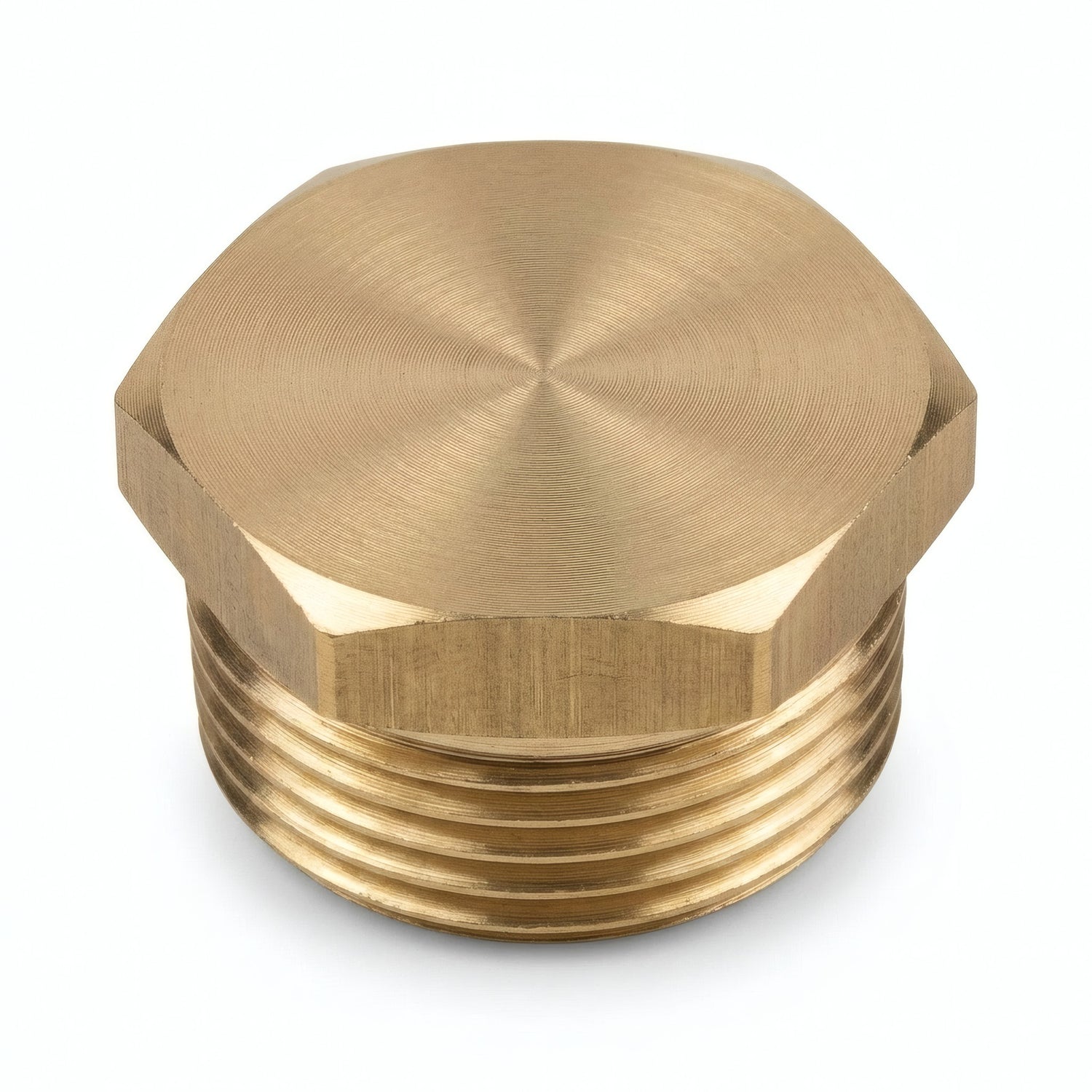

L'aspetto del pezzo può variare in base al lotto in magazzino (vedi foto). Contattateci per conferma.
Da abbinare
Prodotti compatibili: Tutti i raccordi in ottone
