Controdado ghisa nera

• Materiale : Ghisa malleabile nera
• Colore : Grigio / Grigio scuro

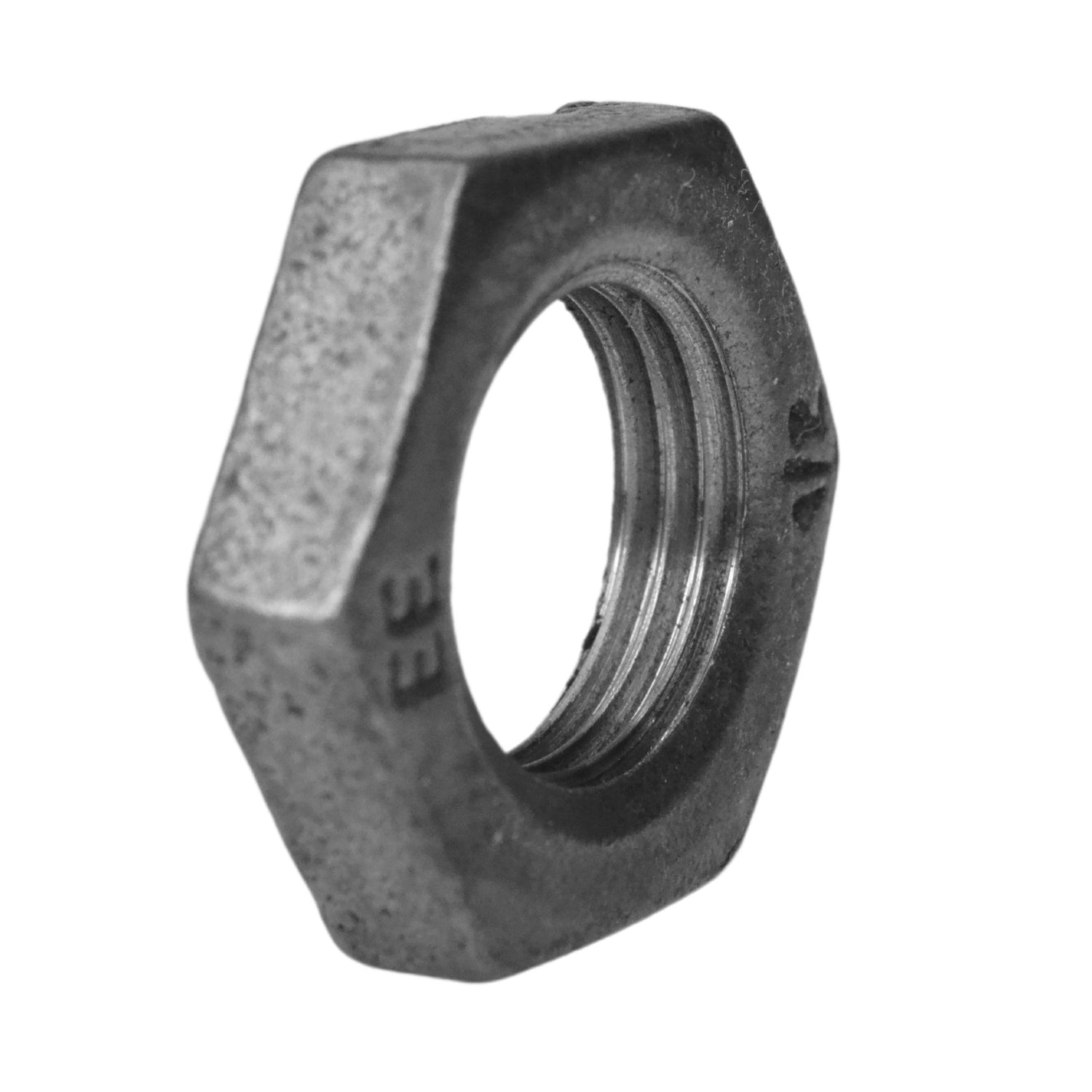

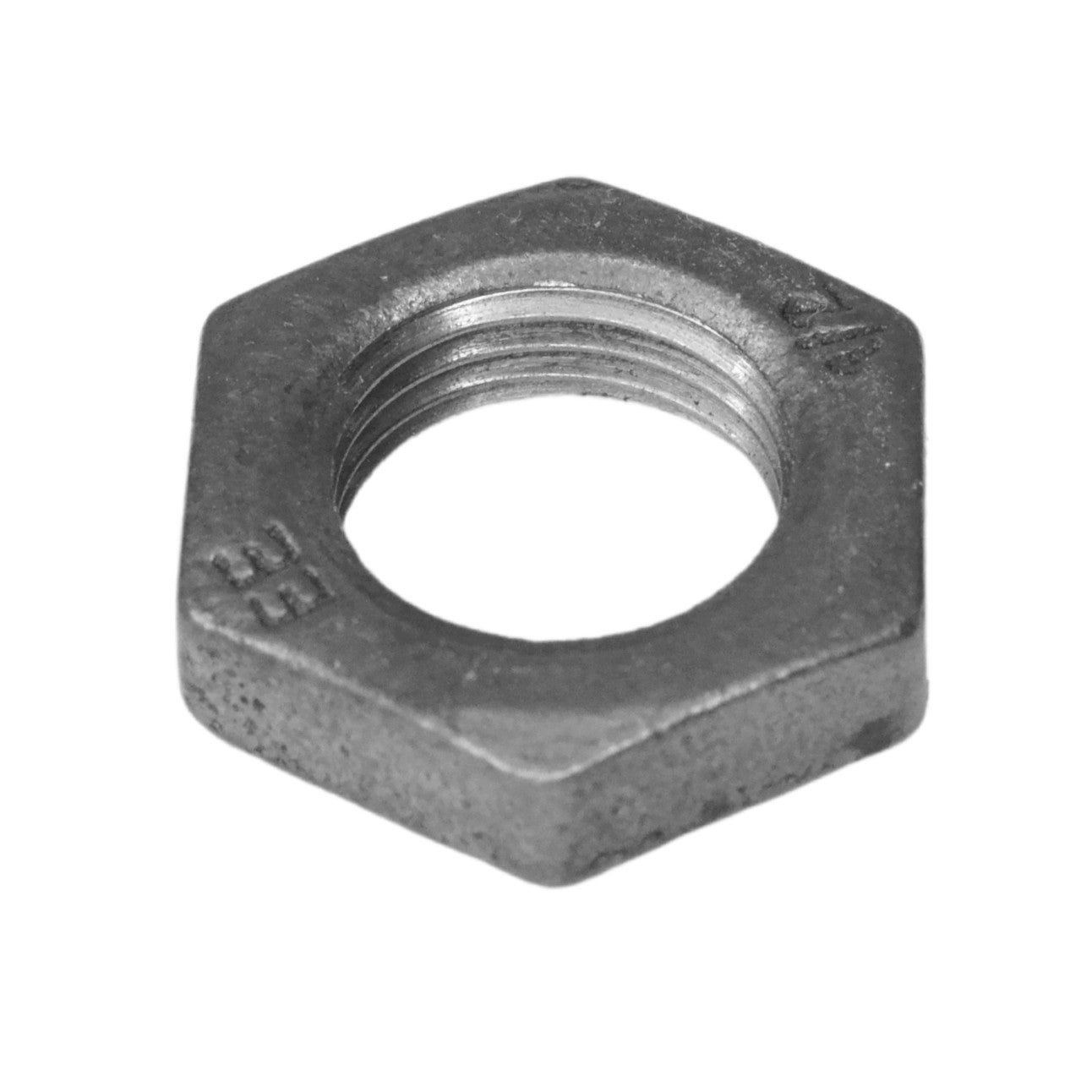

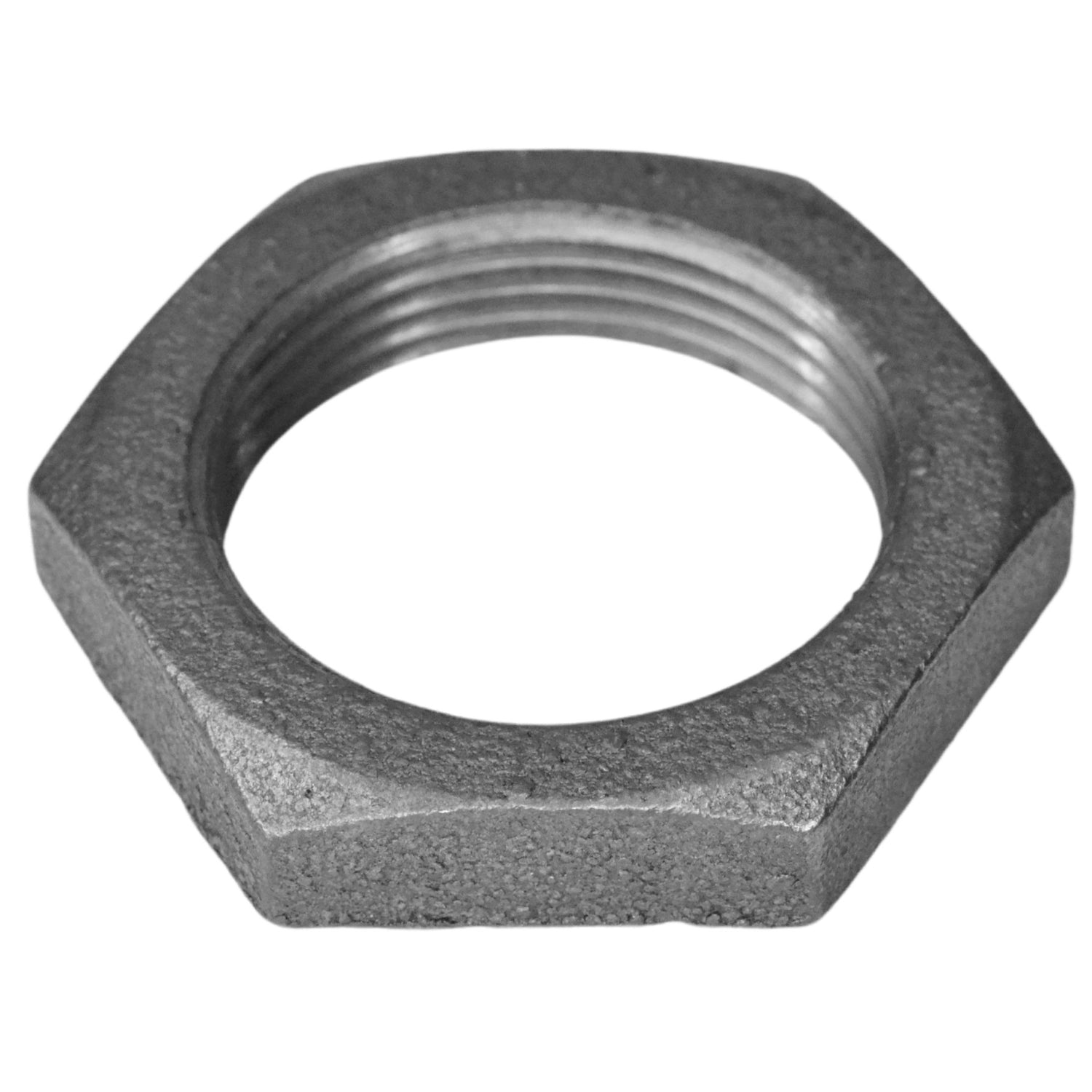

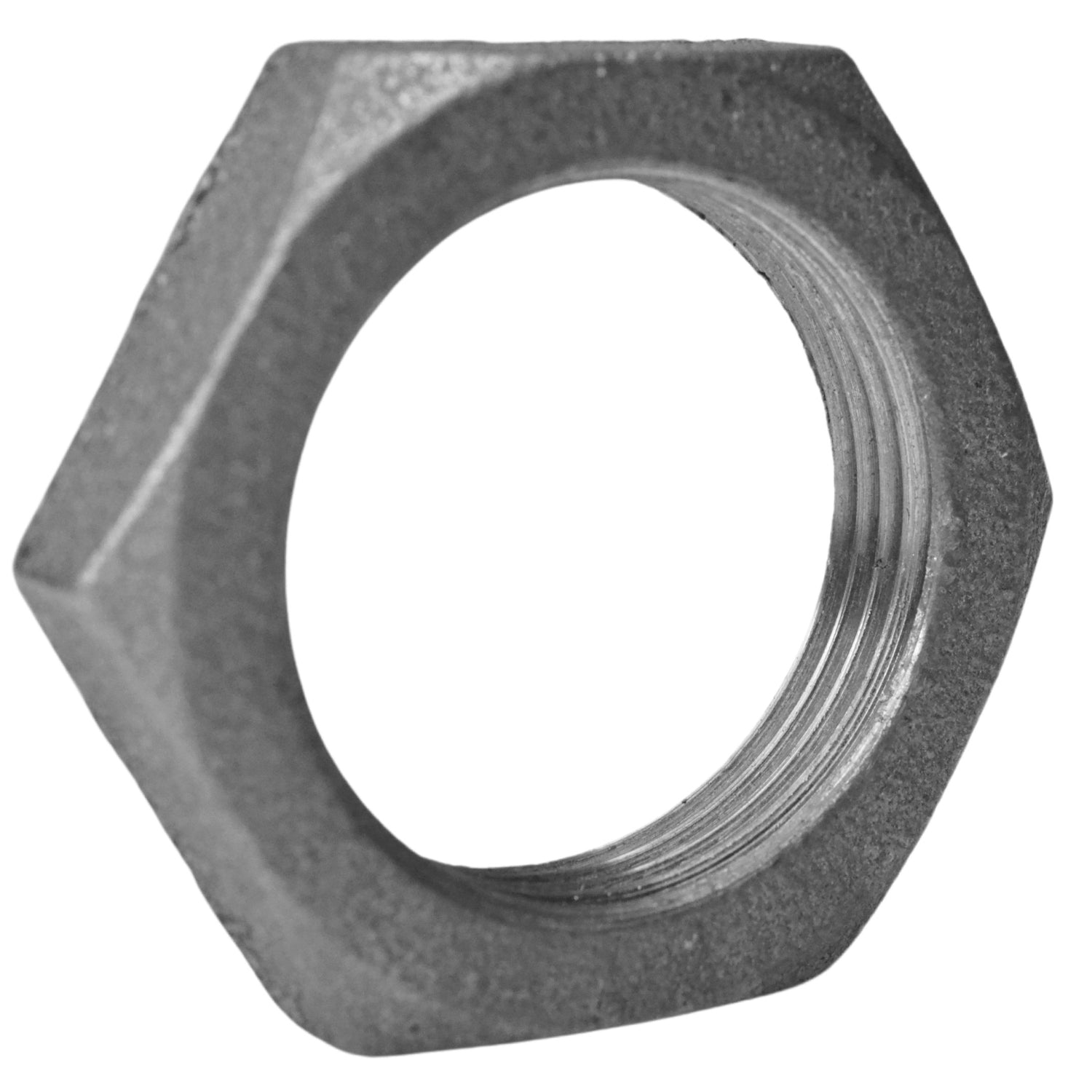

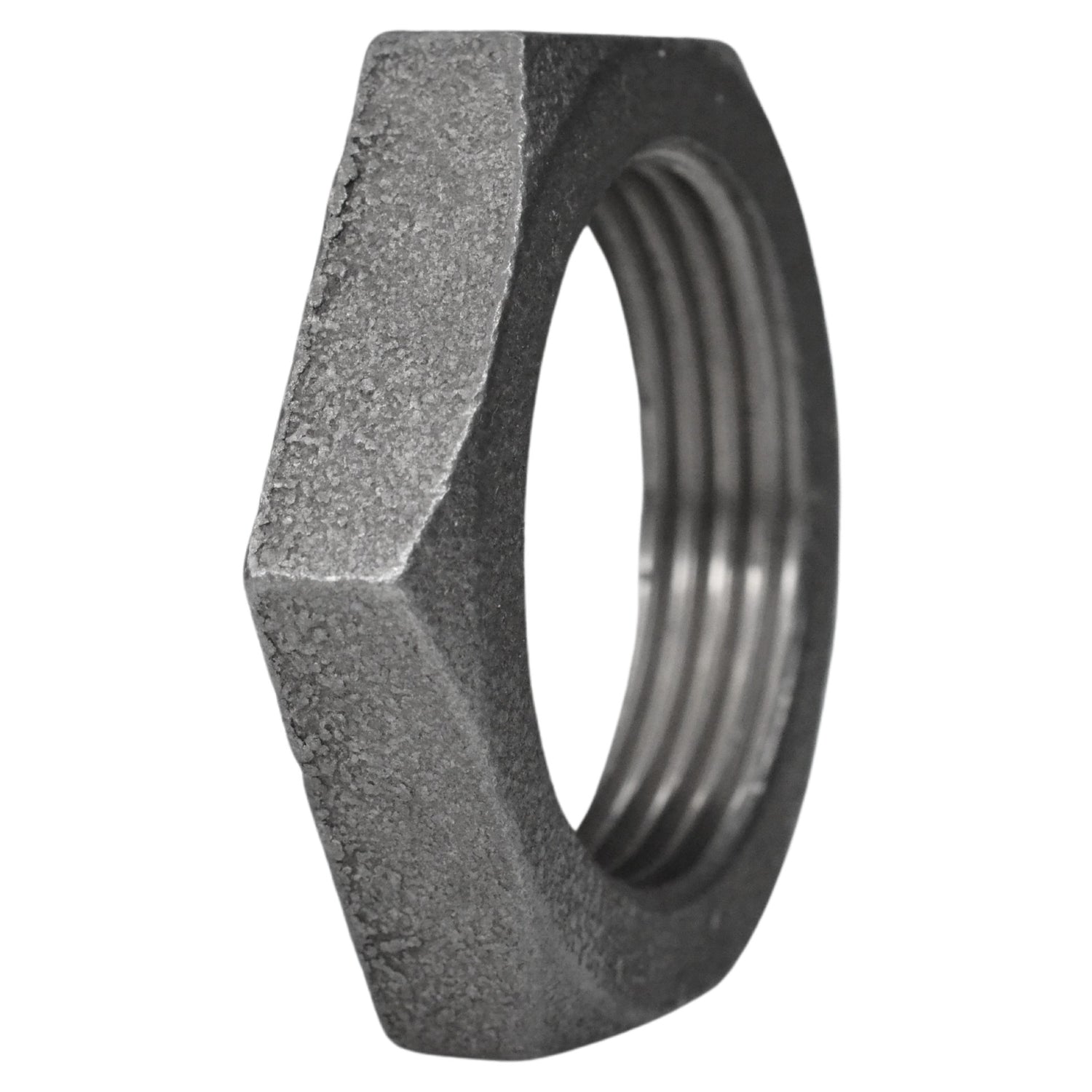

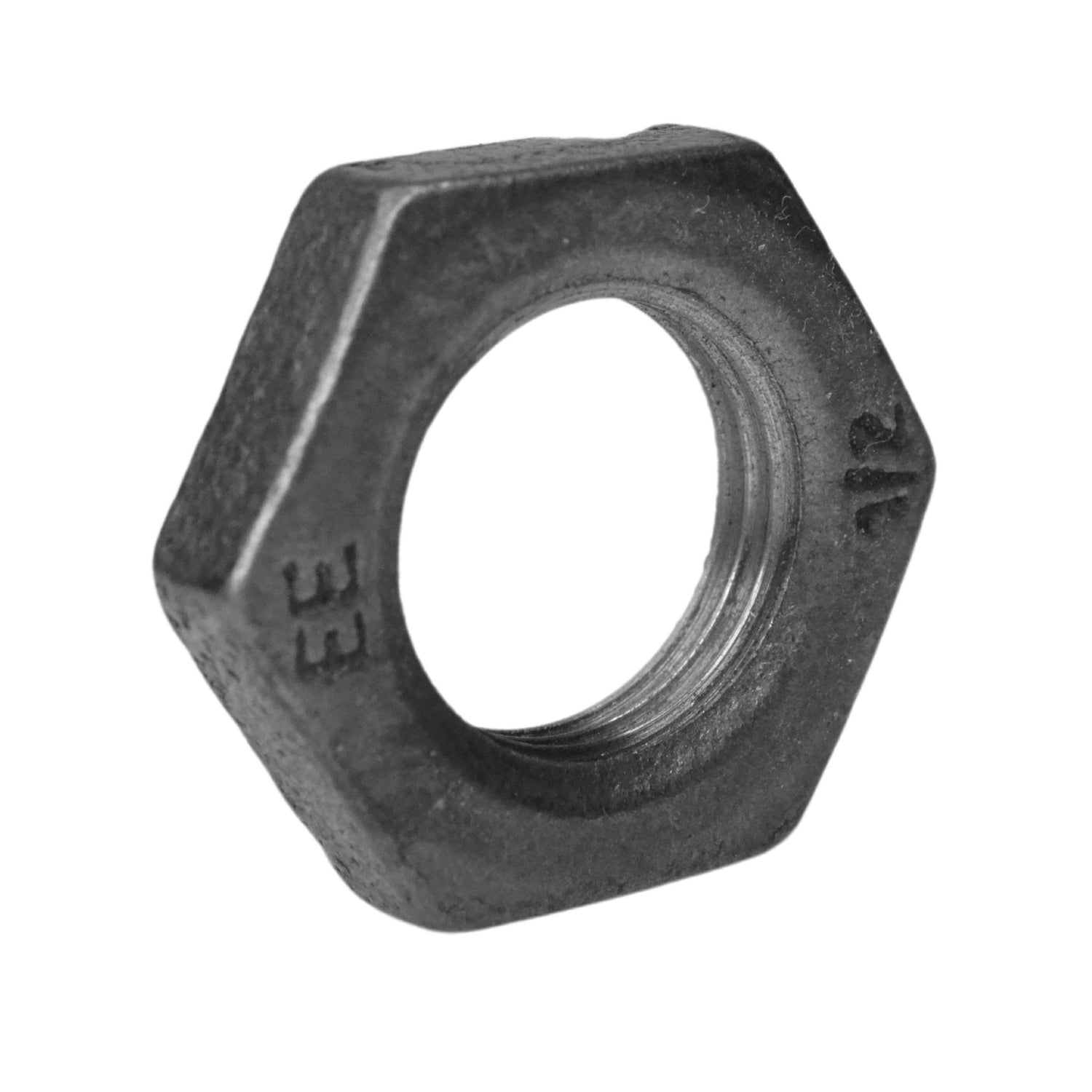

Il controdado in ghisa nera (rif. 312) è un dado esagonale svuotato che si avvita su una filettatura maschio per bloccare un raccordo in posizione. Impedisce l'allentamento accidentale causato da vibrazioni o stress termici.

A cosa serve un controdado?

In idraulica, alcuni raccordi (nipplo, prolunga, valvola…) devono essere immobilizzati dopo il serraggio. Il controdado si avvita contro il raccordo femmina in cui è inserita la filettatura maschio: i due pezzi si bloccano a vicenda. Questo principio di doppio bloccaggio è indispensabile su impianti soggetti a vibrazioni o cicli termici.

Nella decorazione industriale, il controdado può anche servire come elemento estetico o battuta su un tubo filettato.

Caratteristiche

• Norma : Fabbricazione conforme a EN 10242 e ISO 49. Ghisa malleabile EN-GJMW-400-5 (secondo EN 1562).
• Filettatura : Filettatura femmina cilindrica (Rp), conforme ISO 7-1 (BSP).
• Affidabilità : 100% testati in tenuta.
• Materiale : ghisa malleabile nera
• Colore : grigio scuro

Condizioni d'uso

• Temperatura max : 155°C (acqua).
• Compatibilità : Acqua potabile, scarichi, gas, vapore, liquidi non corrosivi.

Dimensioni

Scorri la tabella in orizzontale per vedere tutte le misure.

Misura (pollici)	DN	Ø int×est (mm)	a (mm)	e approx. (mm)	s (mm)	Peso (kg)
1/4"	DN8	8×13	6	22	19	0,013
3/8"	DN10	12×17	8	28	24	0,021
1/2"	DN15	15×21	8	37	32	0,028
3/4"	DN20	20×27	9	42	36	0,033
1"	DN25	26×34	10	53	46	0,065
1"1/4	DN32	33×42	11	62	54	0,095
1"1/2	DN40	40×49	12	68	60	0,110
2"	DN50	50×60	13	86	75	0,170
2"1/2	DN65	65×76	19	110	95	0,364
3"	DN80	80×90	22	120	105	0,421
4"	DN100	102×115	—	—	—	0,960

a = altezza. e = ingombro angolo-angolo. s = apertura chiave.
