Controdado ottone

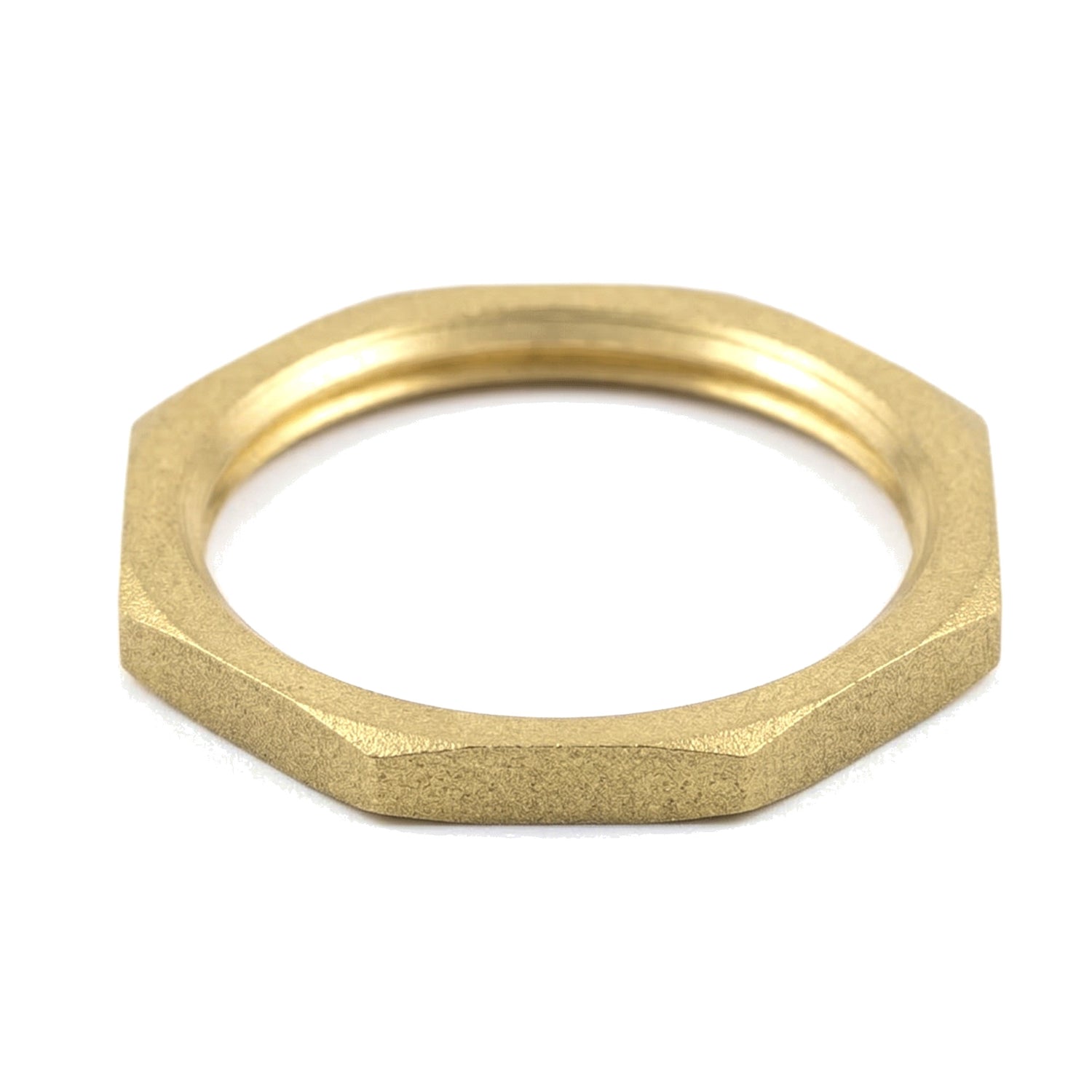

Controdado in ottone per bloccare un raccordo filettato in posizione. Questo controdado esagonale standard si avvita su una filettatura maschio per impedire l'allentamento di un raccordo. Norma ISO 228-1 BSPP.
Descrizione del controdado in ottone
Questo controdado esagonale si avvita su una filettatura maschio a complemento di un raccordo principale per bloccarlo in posizione. Impedisce l'allentamento progressivo causato da vibrazioni o variazioni di temperatura nel circuito.
Il suo profilo a 6 facce consente un serraggio preciso con chiave. Ampiamente utilizzato in idraulica per fissare i collegamenti, si presta anche a scopi decorativi per fissare elementi su barre filettate (apparecchi di illuminazione, mensole).
Caratteristiche tecniche
| Materiale | Ottone CW617N - 4MS |
| Colore | Ottone dorato |
| Pressione nominale | PN 16 bar |
| Norma di filettatura | ISO 228-1 - BSPP Gas (filettatura cilindrica) |
| Tenuta | Guarnizione piatta garantita (spessore minimo 1 mm) |
| Sedi di tenuta | Piane e larghe sulle estremità maschio e femmina |
| Forma | 6 facce (esagonale) |
| Tipo | Femmina (filettato internamente) |
| Fluidi compatibili | Acqua potabile, acqua glicolata, fluidi compatibili |
| Temperatura | In base al tipo di tenuta scelto |
| Utilizzo | Adduzione idrica potabile, idraulica generale, HVAC |
Condizioni d'uso e installazione
- Pressione di esercizio : PN 16 bar
- Temperatura : In base al tipo di tenuta scelto
- Fluidi : Acqua potabile, acqua glicolata, fluidi compatibili
- Installazione: Applicare una coppia di serraggio moderata e scegliere materiali adeguati (rischio di corrosione galvanica). Piani di presa compatibili con chiavi standard.
Certificazioni e conformità
- Acqua potabile: Conforme al decreto francese del 25 giugno 2020 relativo ai materiali e prodotti metallici destinati alle installazioni a contatto con l'acqua per il consumo umano.
- 4MS: Conforme ai requisiti 4MS — Armonizzazione delle regole di certificazione europee per materiali e prodotti a contatto con l'acqua potabile.
Applicazioni e consigli di posa
Applicazioni
- Idraulica domestica: collegamento di impianti acqua calda e fredda
- Idraulica industriale: impianti conformi a PN 16 bar
- Arredamento d'interni: creazione di lampade, mensole, portasciugamani in ottone a vista
- Fai da te e progetti creativi: progetti su misura con raccordi a avvitare
Consigli di posa
- Utilizzare nastro PTFE (Teflon) o stoppa per garantire la tenuta sulle filettature maschio
- Per le sedi di tenuta piane, utilizzare una guarnizione piatta con spessore minimo di 1 mm
- Serrare con chiave a forchetta o chiave regolabile — non utilizzare pinze regolabili per evitare di danneggiare il pezzo
- Applicare una coppia di serraggio moderata — un serraggio eccessivo può danneggiare la filettatura
Disegno tecnico
Dimensioni (mm)
Tutte le quote sono espresse in millimetri (mm), salvo diversa indicazione.
| G | G (mm) | S | L |
|---|---|---|---|
| 1/4" | 8x13 | 16 | 3 |
| 3/8" | 12x17 | 20 | 3.5 |
| 1/2" | 15x21 | 24 | 4 |
| 3/4" | 20x27 | 30 | 5 |
| 1" | 26x34 | 37 | 5 |
| 1"1/2 | 40x49 | 46 | 6 |
| 1"1/4 | 33x42 | 52 | 6 |
| 2" | 50x60 | 65 | 8 |
Corrispondenze di taglie
Questo controdado è disponibile nelle seguenti taglie. Utilizzare questa tabella per trovare la corrispondenza tra millimetri, pollici e DN.
| Taglia (mm) | 8x13 | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 | 40x49 | 50x60 |
|---|---|---|---|---|---|---|---|---|
| Pollici | 1/4'' | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 | 1''1/2 | 2'' |
| DN | DN8 | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Diam. est. tubo | 13 mm | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm | 49 mm | 60 mm |
L'aspetto del pezzo può variare in base al lotto disponibile (vedere foto). Contattateci per conferma.
