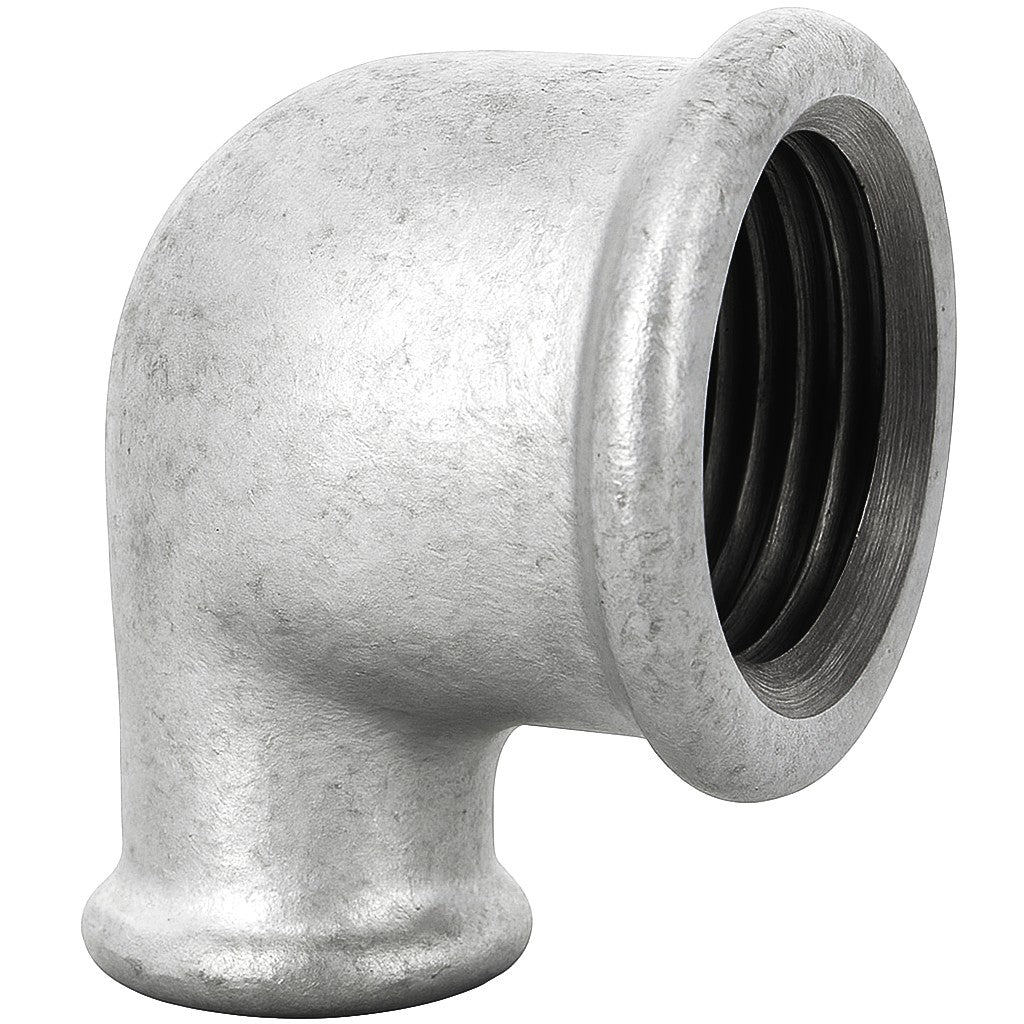

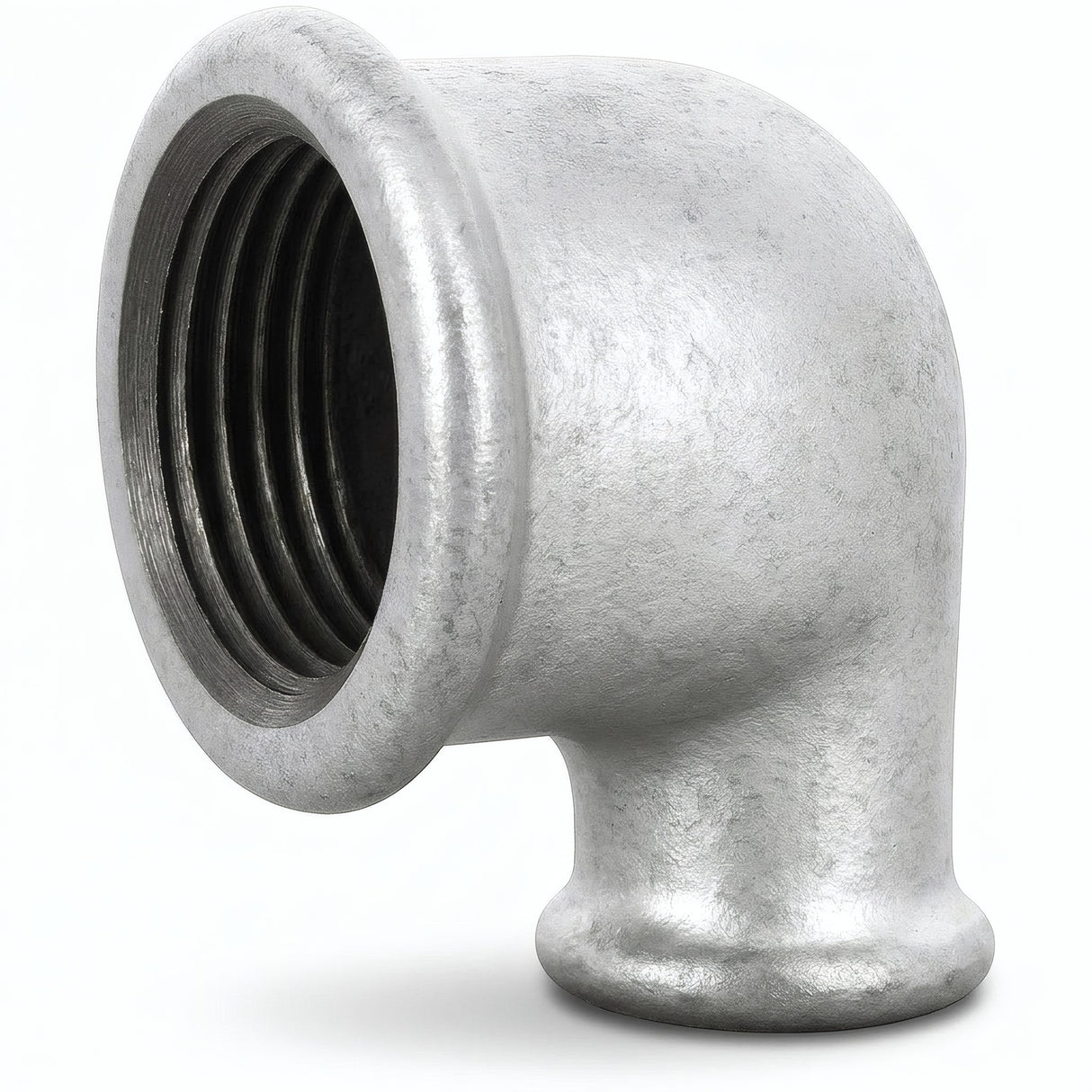

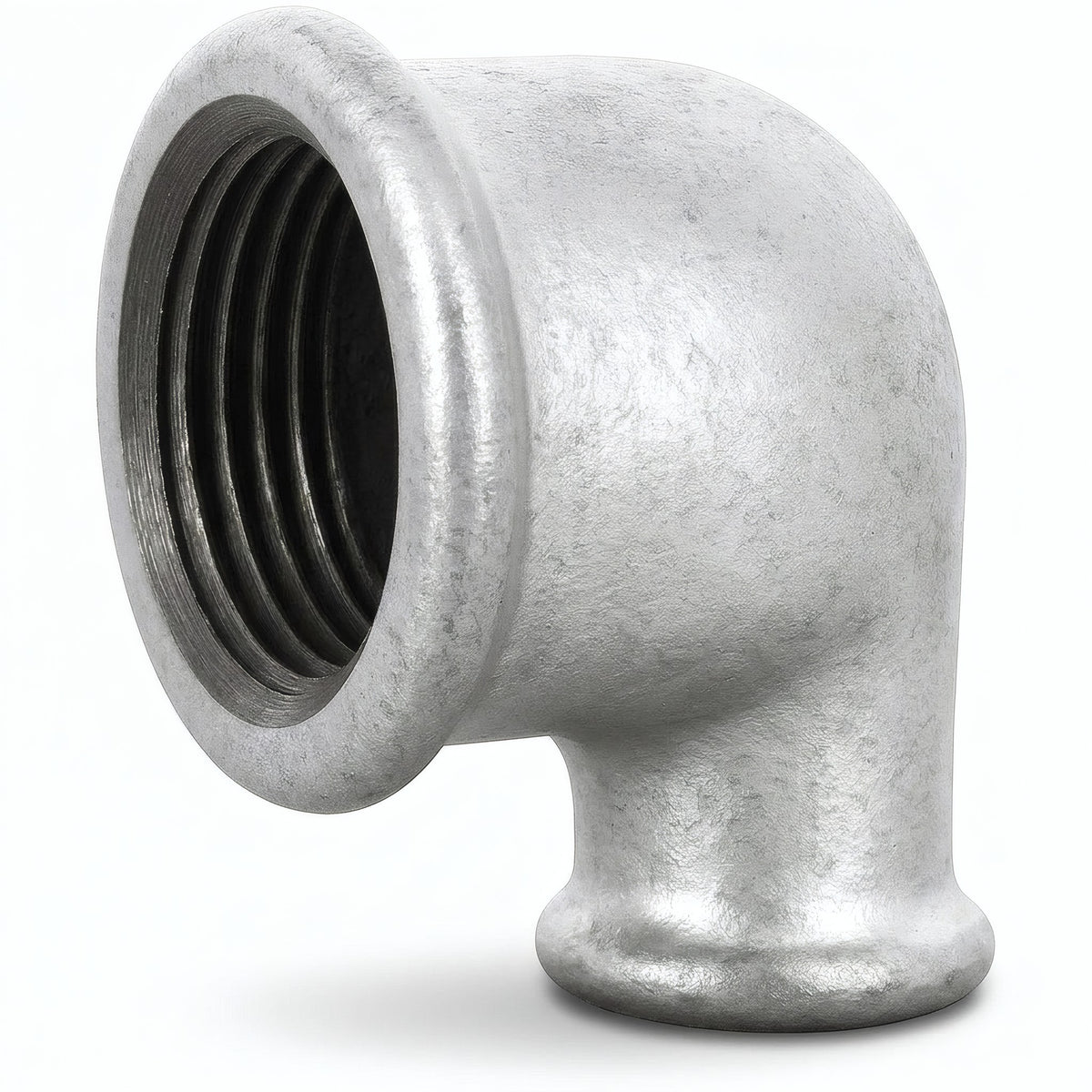

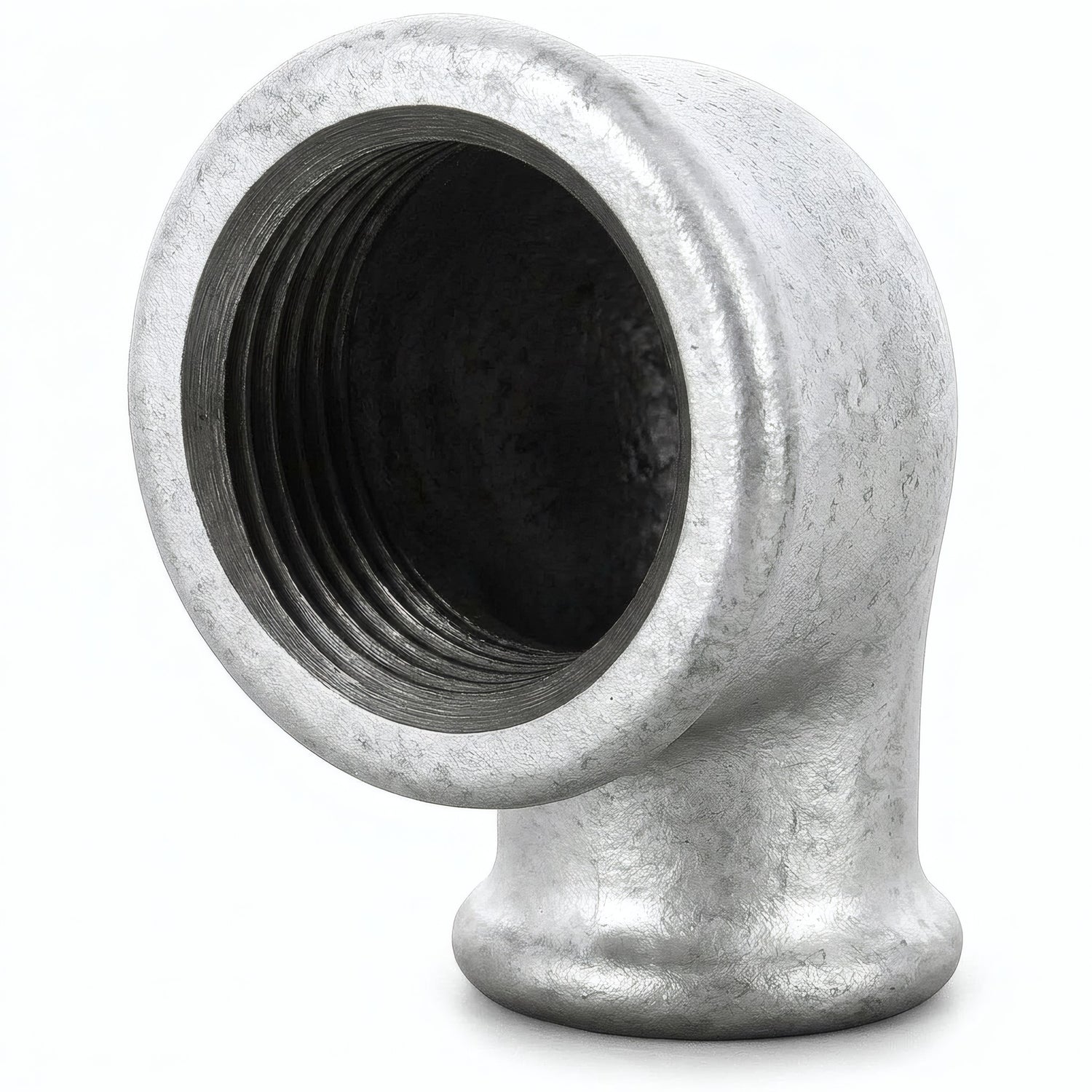

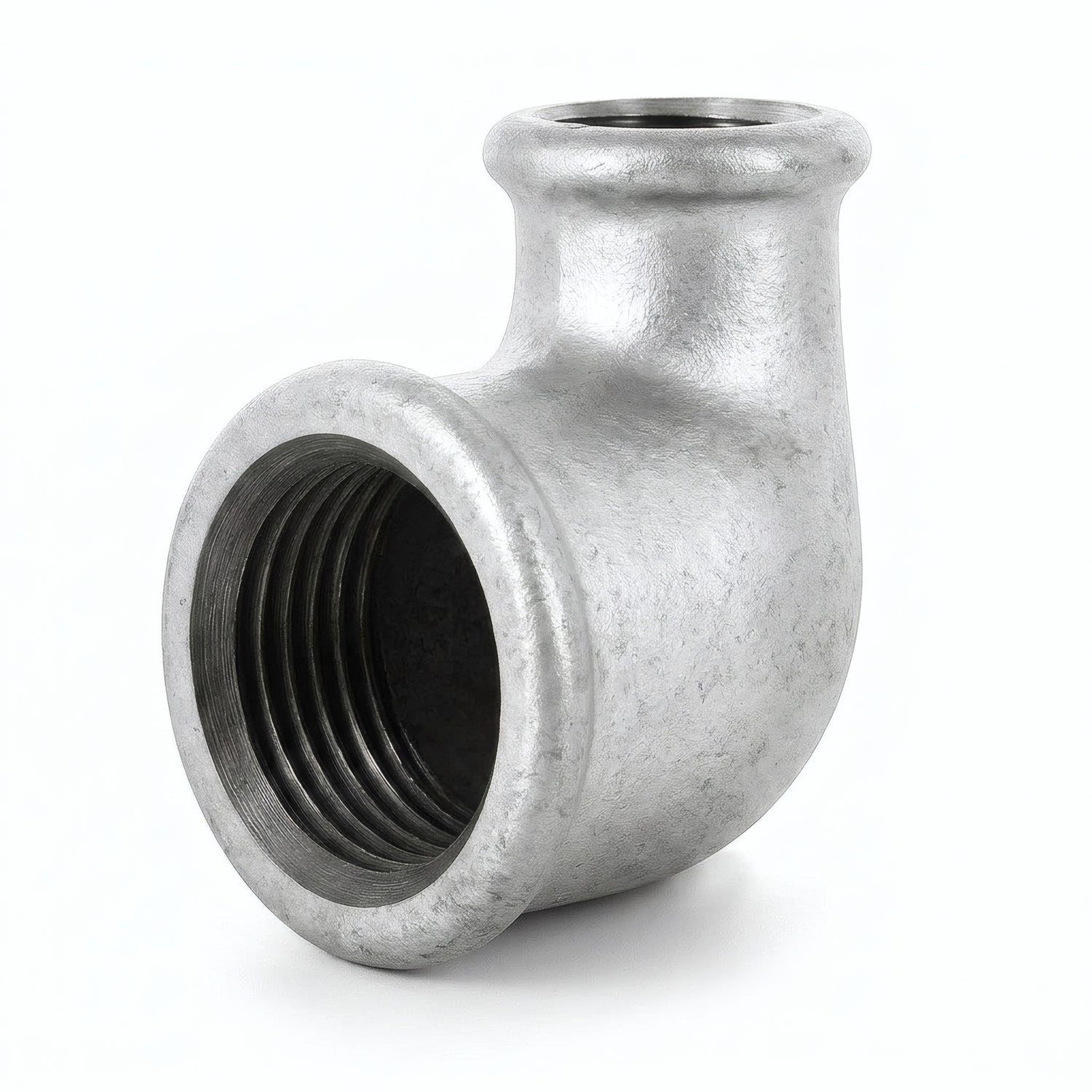

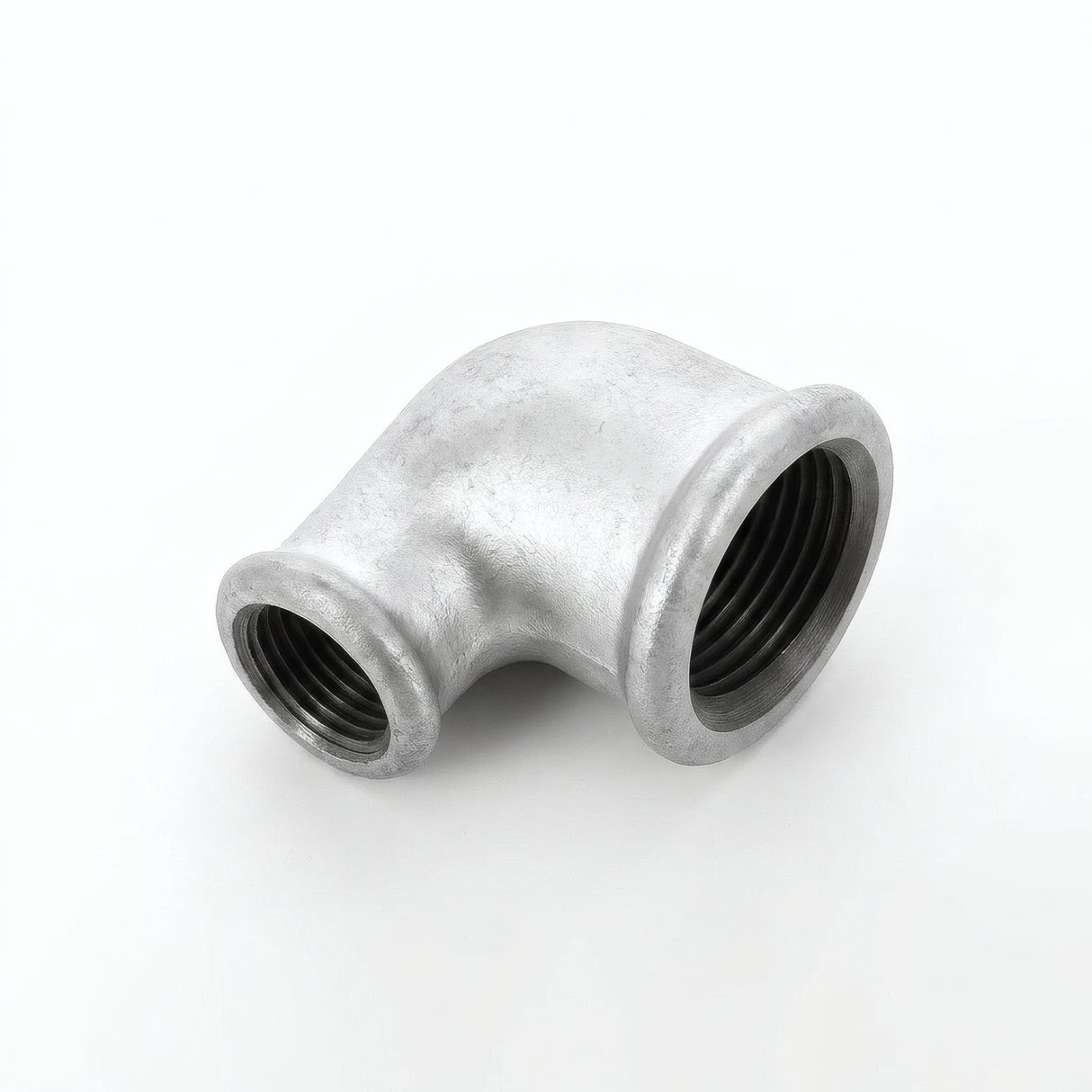

Gomito ridotto 90° F/F in ghisa malleabile zincata

Il gomito ridotto a 90° Femmina‑Femmina (FF) in ghisa malleabile zincata a caldo è un raccordo due‑in‑uno. Consente di realizzare una deviazione a 90° riducendo contemporaneamente il diametro della linea.

A cosa serve un gomito ridotto?

Questo raccordo intelligente evita di combinare un gomito standard con un riduttore separato. Ideale per:

• Creare una derivazione di diametro minore: Perfetto per derivare una linea secondaria (es. alimentare un rubinetto da 1/2'' da una linea principale da 3/4'').
• Ottimizzare lo spazio: Unendo due funzioni, rende l’installazione più compatta e pulita rispetto a un montaggio multi‑pezzo.
• Ridurre i punti di perdita: Meno raccordi significano meno giunti filettati da sigillare e maggiore affidabilità complessiva.
• Applicazioni estetiche: Nei progetti industriali permette strutture complesse con cambi di diametro fluidi e integrati.

Caratteristiche Tecniche (Conformità EN 10242)

Prodotto secondo EN 10242, per qualità e affidabilità ottimali.

• Materiale di Alta Qualità: Ghisa malleabile (EN‑GJMW‑400‑5).
• Protezione Anticorrosione: Zincatura a caldo (sp. ~70 µm), per lunga durata e look industriale.
• Filettature Femmina Standard (BSP): Entrambe le filettature femmina sono cilindriche (Rp) secondo ISO 7‑1. Si accoppiano con filetti maschio conici (R) e richiedono un sigillante per una connessione perfetta.

Dimensioni Indicative

L’interasse è misurato dall’asse del raccordo alla faccia di ogni uscita.

Nota: le dimensioni A e A1 rappresentano rispettivamente l’interasse dell’uscita maggiore e di quella minore.

Consiglio di installazione

Prestare attenzione al verso del raccordo affinché la riduzione avvenga nella direzione desiderata. La tenuta va realizzata sui filetti maschio dei pezzi collegati al gomito.
