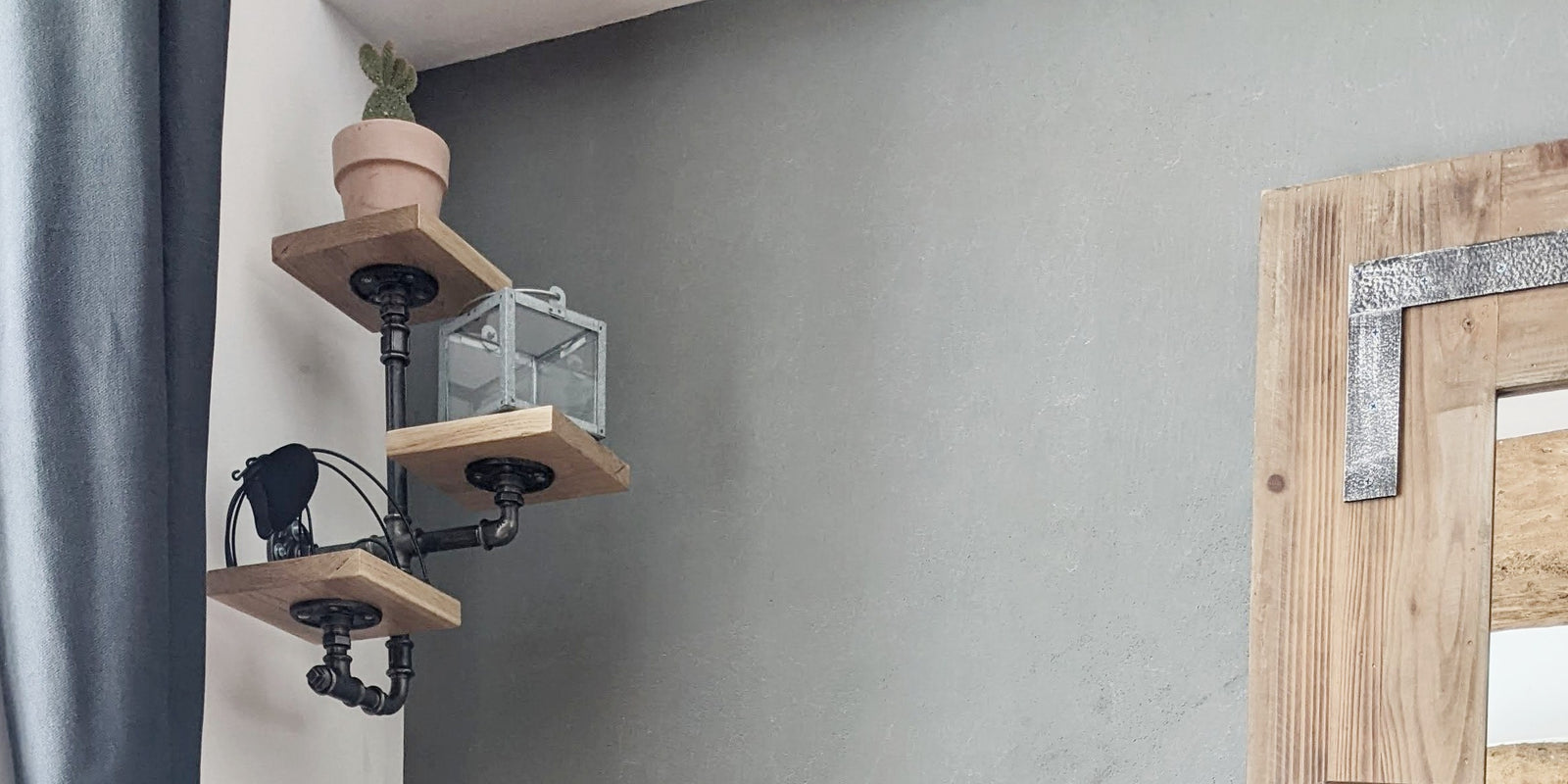

Tutorial per realizzare mensole a muro industriali e moderne con raccordi e Tubi idraulici filettati in acciaio nero e ghisa

Credito: Creazione della modella e foto Elise N. Grazie a lei per queste belle foto!

Introduzione :

In questo tutorial imparerai come creare mensole a muro industriali e moderne utilizzando raccordi e Tubi idraulici filettati in acciaio nero e ghisa. Realizzerai tre ripiani in legno seguendo i passaggi descritti di seguito per la pulizia, la finitura e il montaggio.

Questa struttura è stata creata con le nostre parti più piccole (3/8'' = 12x 17mm ). Ciò significa che i tubi utilizzati hanno un diametro esterno di 17mm .
Poiché non esistono flange a pavimento per diametri così piccoli, sono stati posizionati nippli ridotti 1/2" (15x21mm) > 3/8" (12x17mm) tra la struttura e le flange a pavimento da 1/2" (15x21mm). .

Materiali e strumenti necessari:

• 3 assi di legno della dimensione desiderata
• 5 Tubi in acciaio filettati
• raccordi in ghisa nera
• Acetone e panni per la pulizia
• Vernice, vernice spray o pistola per la finitura
• Trapano e viti adatti per fissare le mensole al muro
• Chiave regolabile (opzionale, per il montaggio)
• Guanti protettivi, maschera e occhiali di sicurezza
• Viti e tasselli di fissaggio adatti alla natura della vostra parete divisoria

Elenco dei raccordi e Tubi necessari:

• Tubo 3/8'' - 12x17mm acciaio nero - filettato 50 mm x 1
• Tubo 3/8'' - 12x17mm acciaio nero - filettato 150 mm x 1
• Tubo 3/8'' - 12x17mm acciaio nero - filettato 80 mm x 3
• Calotta maschio nera 3/8'' x 1
• T / T uguale femmina ghisa nera 3/8'' x 1
• Gomito raggio piccolo 90° M/F ghisa nera 3/8'' x 1
• Riduzione M/F ghisa nera 1/2'' > 3/8'' x 2
• Gomito curva 90° M/F ghisa nera 3/8'' x 1
• Nipplo ridotto Nipplo 1/2'' > 3/8'' x 2
• Croce - 4 vie - ghisa nera 3/8'' x 1
• Flangia da 1/2'' | Ghisa nera di grande diametro 15x21 mm x 4
• Manicotto uguale in ghisa nera 3/8'' x 2

Passaggio 1: pulire le parti idrauliche

1. Indossa guanti protettivi e una maschera, se necessario.
2. Inumidisci un panno pulito con acetone.
3. Pulire accuratamente i Tubi e raccordi per rimuovere eventuali tracce di olio, grasso o sporco.

Passaggio 2: assemblare gli scaffali

1. Assemblare i Tubi e raccordi per formare le staffe degli scaffali serrandoli a mano o utilizzando una chiave regolabile.
   Per stringere saldamente gli elementi la tecnica più semplice è presentata qui:
   https://homeinvasion.fr/blogs/tutos/comment-visser-raccords-et-tuyaux-de-plomberie-filet-s
2. Per i pezzi con forma esagonale così come manicotti uguali (grazie alle barrette ai lati) è possibile utilizzare una chiave regolabile:


3. Per la flangia di montaggio che verrà fissata al muro, il serraggio dovrà essere particolarmente stretto per evitare qualsiasi rotazione quando lo scaffale è carico.
   Per un serraggio ottimale potete, ad esempio, avvitare la vostra flangia in un qualsiasi pezzo di legno e serrare utilizzando i tubi verticali della struttura fino a raggiungere la posizione desiderata. Non dimenticare di mantenere un facile accesso ai fori per il successivo montaggio a parete.

Passaggio 3: applicare la finitura

1. Preparare lo spazio di lavoro coprendo le superfici con teloni o giornali.
2. Posiziona la struttura delle parti idrauliche su una superficie pulita e protetta.
3. Applicare la vernice o la vernice spray secondo le istruzioni del produttore, assicurandosi di coprire completamente tutte le superfici. Lasciare asciugare e applicare una seconda mano se necessario.
4. Lasciare asciugare completamente le parti idrauliche prima di maneggiarle.

Passaggio 4: fissare gli scaffali alla struttura del muro

1. Posiziona i tuoi scaffali sulle staffe, assicurandoti che siano allineati e distanziati uniformemente, usa una livella se necessario.
2. Avvitare i ripiani alle staffe attraverso i fori precedentemente praticati.
3. Assicurarsi che le viti siano serrate e che i ripiani siano fissati saldamente alle flange del pavimento (pezzi rotondi).

Passaggio 5: collega la struttura alla partizione

1. Se necessario, praticare dei fori e inserire i tasselli adatti al tipo di parete (mattoni, cemento, cartongesso, ecc.).
2. Fissare la struttura al muro

Conclusione :

Congratulazioni! Ora hai creato tre mensole a muro moderne e industriali utilizzando raccordi idraulici e Tubi in acciaio nero filettato e ghisa. Sentiti libero di sperimentare diverse dimensioni, forme e finiture per creare scaffali unici e personalizzati che si adattino al tuo stile e al tuo spazio.
