Come avvitare manualmente tubi e raccordi idraulici
Il serraggio manuale è la migliore garanzia di durata della vostra struttura nel tempo. Questa guida vi mostra la tecnica più semplice ed efficace, senza attrezzi specializzati.
Perché è importante avvitare bene
Ora che avete in mano i vostri raccordi in ghisa e i tubi in acciaio, è il momento del montaggio. Vi avvisiamo subito: avvitare un tubo in un raccordo può essere piuttosto impegnativo fisicamente. Tuttavia, un serraggio manuale vigoroso è sempre la migliore garanzia di durata della vostra struttura nel tempo.
A volte, può essere opportuno serrare un po' di più gli elementi idraulici per garantire la rigidità o per ragioni estetiche. L'avvitamento può essere eseguito semplicemente a mano per certe strutture dove un fissaggio stretto non è indispensabile. In tal caso, una parte della filettatura può restare visibile. Ma nessuno vuole un appendiabiti in tubi traballante o uno scaffale in raccordi di ghisa instabile. Il serraggio è quindi spesso un passaggio fondamentale.
Le diverse opzioni di avvitamento
Esistono diverse opzioni per serrare correttamente le parti filettate dei tubi nelle parti filettate interne dei raccordi. L'uso di attrezzi come una chiave a griffe è naturalmente un'opzione. Tuttavia, come la maggior parte delle persone, probabilmente non avete questo tipo di attrezzo a portata di mano. Inoltre, questo tipo di attrezzo lascia spesso segni sui tubi.
Un'altra opzione è l'uso di un prodotto tipo "colla" per bloccare le filettature. Questa opzione non è raccomandata, ma ovviamente possibile. I risultati saranno sempre migliori con un po' di olio di gomito, senza costi aggiuntivi, senza prodotti chimici e senza dita incollate.
| Metodo | Vantaggi | Svantaggi |
|---|---|---|
| Attrezzi specializzati (chiave a griffe) | Serraggio potente | Segni sui tubi, attrezzo costoso |
| Prodotti di fissaggio (colle) | Bloccaggio permanente | Non raccomandato, chimico, irreversibile |
| Avvitamento manuale | Gratuito, senza segni, efficace | Richiede un po' di forza |
Pezzi utilizzati in questo tutorial
| Pezzo | Misura | |
|---|---|---|
 |
Tubo in acciaio nero filettato ¾'' | 20×27mm |
 |
Tubo in acciaio nero filettato ½'' | 15×21mm |
 |
Gomito 90° piccolo raggio F/F | Ghisa nera |
 |
Raccordo a T F/F/F | Ghisa nera |
La tecnica di serraggio manuale, passo dopo passo
La tecnica consiste nell'appoggiarsi sui diversi raccordi per serrare le filettature, senza danneggiare i pezzi e con il minimo sforzo (non abbiamo detto "senza sforzo"!).
In questo esempio, utilizziamo due tubi zincati da 500 mm in ½'' (15×21mm) per avvitare i nostri raccordi. Tubi più lunghi permetteranno un avvitamento con il minimo sforzo, ma il serraggio è possibile anche con tubi più corti. Niente tubi? Basta sostituirli con un oggetto solido che possa essere inserito nell'apertura del raccordo.
1. Assemblare i pezzi

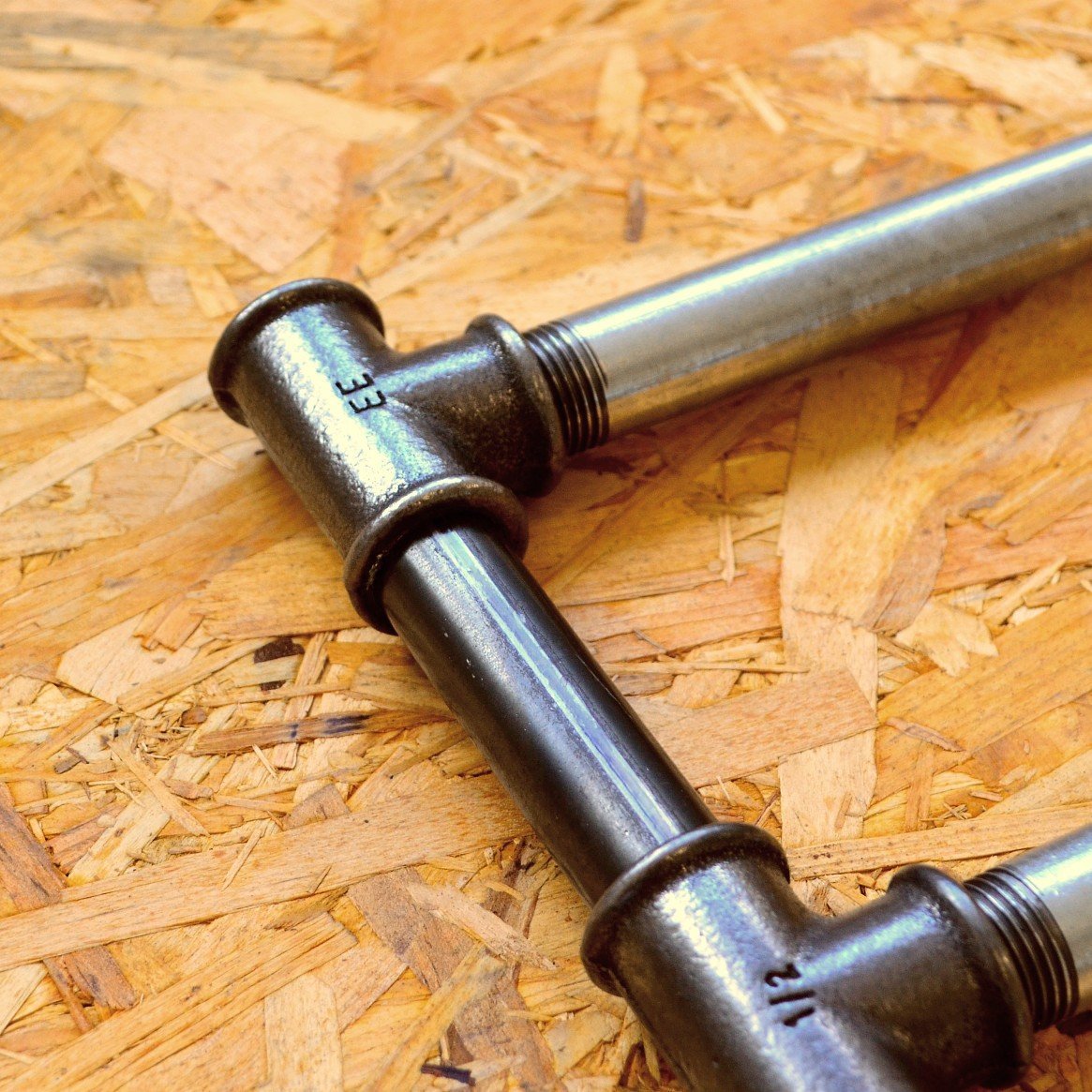

Per questo esempio, il montaggio sarà Raccordo a T + tubo da 100 mm + Raccordo a T. Il tutto in ½'', ossia 15×21mm.
2. Inserire i tubi leva
Immaginiamo di voler allineare i 2 raccordi a T e limitare la parte visibile della filettatura sul tubo.
3. Applicare il peso
Utilizzando 2 tubi (o 2 oggetti sostitutivi simili), il serraggio è possibile applicando peso sui tubi.
4. Proseguire al bordo del tavolo
Una volta che i pezzi sono piatti, basta spostarsi al bordo della superficie di lavoro per proseguire lo sforzo.
5. Bloccare e avvitare
Proseguite poi l'avvitamento bloccando un lato o l'altro.
6. Serraggio finale
L'avvitamento è possibile finché la filettatura è visibile.
Montaggio completato! Potete serrare i raccordi fino a quando la filettatura non è più visibile. L'avvitamento diventa sempre più difficile man mano che si procede, quindi ci vorrà un po' di olio di gomito e forza.
Avete bisogno di aiuto per calcolare le dimensioni del vostro montaggio? Utilizzate il nostro simulatore di montaggio o consultate la guida alle dimensioni dei raccordi e degli assemblaggi.
Ora che avete padroneggiato la tecnica di avvitamento, scoprite il nostro tutorial completo: Come costruire scaffali con tubi idraulici.
