Tutorial fai da te · tubi e raccordi 3/4″

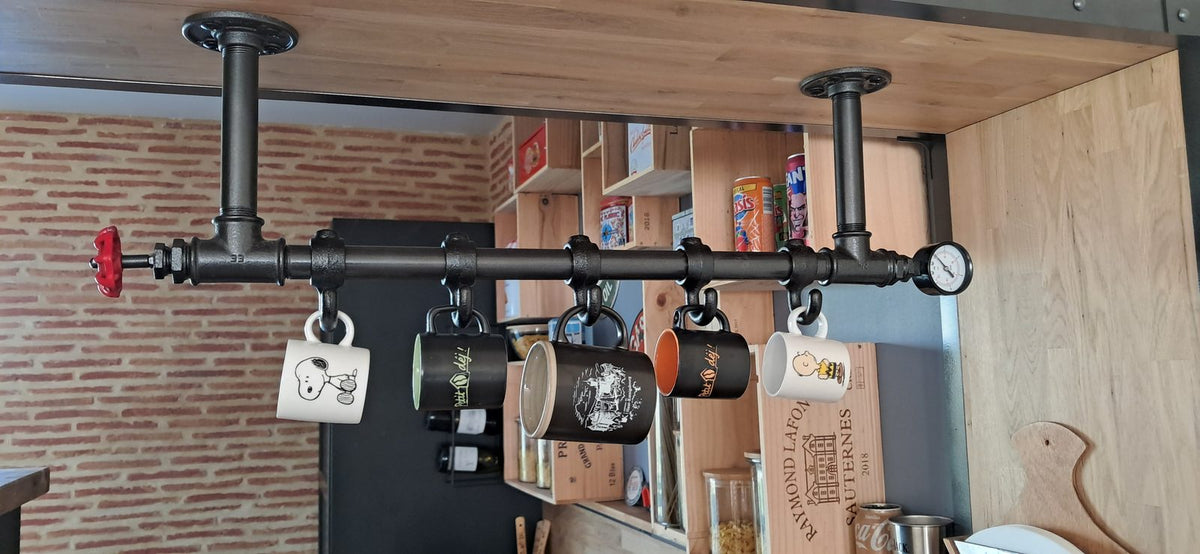

Un cliente ci ha mandato la foto del suo portatazze, appeso sotto un ripiano della cucina come sotto una mensola: una barra in tubo 3/4″, cinque ganci, un volante rosso da un lato e un manometro dall'altro. Abbiamo ricostruito la struttura pezzo per pezzo, così potete rifarla a casa vostra.
- DifficoltàFacile
- Durata1 h 30 min + asciugatura
- Misura3/4″ (20 × 27 mm)
- Pezzi15, senza saldature
In breve
- 8 articoli, 15 pezzi: 2 flange, 2 raccordi a T, una barra da 500 mm, 2 tubi verticali da 150 mm, 5 ganci a brugola, una riduzione, un volante e un manometro.
- Le quote: 536 mm tra le flange, 168 mm dalla faccia inferiore della mensola all'asse della barra.
- Il trucco: infilare i ganci prima di chiudere la barra con il secondo raccordo a T.
- La finitura: struttura verniciata color antracite, ganci lasciati con la loro vernice nera originale.
Questo tutorial riunisce l'elenco dei pezzi con i relativi link, un modello 3D della struttura completa (ganci compresi), il calcolo delle lunghezze dei tubi con la quota Z, la finitura con vernice antracite e le fasi di montaggio illustrate. Tubi e raccordi si avvitano a mano, senza tagli né saldature.
Il progetto del nostro cliente
La struttura è semplice: due flange avvitate sotto la mensola, due tubi verticali, due raccordi a T e una barra orizzontale su cui scorrono cinque ganci. Le tazze si appendono per il manico. Il volante rosso, montato su una riduzione, e il manometro chiudono le due estremità della barra e danno al progetto un aspetto da tubazione d'officina. Il nostro cliente ha verniciato tutta la struttura color antracite e ha lasciato i ganci con la loro vernice nera originale.
La foto ci è arrivata senza un elenco dei pezzi. Abbiamo quindi identificato ogni raccordo nell'immagine, poi misurato le lunghezze dei tubi a partire dalle dimensioni note dei pezzi visibili: l'anello di un gancio è largo 26 mm e un raccordo a T da 3/4″ misura 66 mm da una faccia all'altra. Risultato: un tubo da 500 mm per la barra (misura con un margine d'errore del 3%), due tubi da 150 mm per le parti verticali (stima più approssimativa, perché la foto è scattata dal basso) e circa 10,5 cm tra un gancio e l'altro.
Il montaggio in video
Un minuto per vedere il portatazze che si monta pezzo per pezzo in 3D, dai ganci infilati prima di chiudere la barra fino al fissaggio sotto la mensola:
I pezzi e gli attrezzi
La struttura è in 3/4″ (20 × 27 mm); il volante, da 1/2″, si collega tramite una riduzione. I numeri rimandano alla vista esplosa più in basso.
Flangia 3/4″ grande diametro, ghisa neraFissaggio sotto la mensola · Ø 86 mm, 4 fori
2× 2
Raccordo a T uguale F/F/F 3/4″, ghisa neraAngoli tra tubi verticali e barra · Premium o Economico
3× 1
Tubo 3/4″ acciaio nero filettato, 500 mmBarra portaganci
4× 2Tubo 3/4″ acciaio nero filettato, 150 mmTubi verticali
5× 5
Gancio (brugola), vernice neraSupporti per le tazze
6× 1
Riduzione M/F ghisa nera, 3/4″ > 1/2″Estremità sinistra: dal raccordo a T al volante
7× 1
Volante rosso 52 mm su mezzo nipplo 1/2″ allungatoEstremità sinistra · ghisa nera, dado cieco inox
8× 1
Manometro radiale da 50 mm, opzione 3/4″ con riduzioneEstremità destra
Attrezzi e viteria
- Una chiave Allen da 5 mm per le viti di bloccaggio dei ganci (misura indicata nella scheda del gancio).
- Otto viti nere per flange: la loro scheda indica il modello 4 × 17 mm per una mensola da 18 a 20 mm; per una mensola più spessa è disponibile anche la lunghezza da 30 mm.
- Un metro, una matita, una livella, un avvitatore e una punta per i fori pilota.
- Per la finitura: sgrassatore, stracci puliti, guanti, nastro di mascheratura, primer antiruggine per metalli e vernice antracite per metalli (oppure una vernice «diretta su metallo»).
Secondo le rispettive schede, entrambi sono pezzi idraulici in ghisa malleabile conformi alla norma EN 10242. Il Premium è grigio scuro, liscio e leggermente lucido; l'Economico è grigio, opaco e un po' granuloso. Sotto una vernice antracite questa differenza di aspetto si nota molto meno: scegliete in base al vostro budget.
Il modello 3D e le quote
Il modello riprende i file 3D del nostro configuratore per i raccordi a T, le flange, la riduzione e il manometro. Il volante allungato non è presente nel configuratore: è stato modellato a parte, con il volante del configuratore montato su una prolunga inox e un dado flangiato inox, sulla base delle foto della sua scheda, per ottenere i 75 mm di altezza dichiarati.
Il gancio a brugola non esisteva ancora in 3D: è stato modellato sulla base delle foto della sua scheda prodotto, con l'anello largo 26 mm, il rilievo che accoglie la vite di bloccaggio, la vite a brugola stessa e l'uncino a J con l'estremità arrotondata. Le proporzioni sono state regolate in modo che la sua sagoma si sovrapponga il più possibile a queste foto; misura circa 85 mm di altezza e 26 mm lungo il tubo, come indicato nella scheda.
La vista esplosa
Le quote da ricordare
- Interasse delle flange
- 536 mm
- da centro a centro, da riportare sotto la mensola
- Mensola → asse della barra
- 168 mm
- 168,4 mm secondo il calcolo
- Tubo a vista tra i raccordi a T
- 470 mm
- lo spazio disponibile per i ganci
- Lunghezza d'ingombro
- ≈ 747 mm
- dal volante al manometro
- Altezza sotto la mensola
- ≈ 226 mm
- fino al fondo dei ganci, senza le tazze
- Profondità
- 86 mm
- quella delle flange, secondo la loro scheda
Potete aprire la struttura nel nostro configuratore 3D per farla ruotare o cambiarne le lunghezze. I ganci e il volante allungato non sono ancora presenti: al posto del volante allungato, il configuratore mostra il volante corto da 52 mm sulla stessa riduzione. Aggiungete questi pezzi alla vostra lista separatamente.
Calcolare le lunghezze dei tubi: la quota Z
Un tubo non si ferma alla faccia del raccordo: in 3/4″ la sua filettatura vi entra per circa 15 mm. Per prevedere una misura si usa quindi la quota Z di ogni raccordo, cioè la distanza tra il suo centro (o la sua faccia d'appoggio, nel caso di una flangia) e l'estremità del tubo avvitato.
- Raccordo a T uguale 3/4″: 33 mm dal centro alla faccia, meno 15 mm di innesto, cioè Z = 18 mm.
- Flangia 3/4″ grande diametro: circa 15 mm di altezza (15,4 mm nel nostro modello 3D) per circa 15 mm di avvitamento. L'estremità del tubo arriva quasi a filo della mensola: considerate 0,4 mm.
L tubo = interasse − Z1 − Z2
Barra: per 536 mm tra i centri dei raccordi a T, L = 536 − 18 − 18 = 500 mm.
Tubi verticali: per 168,4 mm tra la faccia inferiore della mensola e l'asse della barra, L = 168,4 − 0,4 − 18 = 150 mm.
Prevedete una tolleranza da 2 a 3 mm a seconda del serraggio.
Per adattare il progetto alla vostra mensola, partite dalle lunghezze di tubo in vendita e leggete direttamente il risultato:
| Tubo della barra | Interasse delle flange | Tubo a vista | Ganci consigliati | Passo dei ganci |
|---|---|---|---|---|
| 400 mm | 436 mm | 370 mm | 4 | 107 mm |
| 500 mm | 536 mm | 470 mm | 5 | 105 mm |
| 600 mm | 636 mm | 570 mm | 6 | 104 mm |
| 700 mm | 736 mm | 670 mm | 7 | 103 mm |
| Tubo verticale | Faccia inferiore della mensola → asse della barra | Faccia inferiore della mensola → fondo dei ganci (circa) |
|---|---|---|
| 100 mm | 118 mm | 176 mm |
| 150 mm | 168 mm | 226 mm |
| 200 mm | 218 mm | 276 mm |
| 250 mm | 268 mm | 326 mm |
In grassetto: il montaggio del cliente. Il numero di ganci consigliato mantiene un passo vicino al suo, con 12 mm di gioco a ciascuna estremità. Per un altro assemblaggio, il nostro calcolatore di quote e dimensioni di assemblaggio fornisce le quote Z di tutti i nostri raccordi.
Preparare i pezzi e verniciarli color antracite
«Ghisa nera» indica un materiale, non un colore: allo stato grezzo questa ghisa è grigio scuro. I tubi in acciaio nero, invece, vengono consegnati con una protezione temporanea, un velo d'olio o una vernice protettiva di fabbrica, come spiega la nostra guida tubi in acciaio nero o zincati. La vernice non aderisce a una superficie unta: la sgrassatura è quindi il primo passo.
- Fate una prova a secco. Assemblate la struttura senza vernice (fasi da 1 a 5 qui sotto), verificate che le due derivazioni dei raccordi a T siano ben parallele, poi smontate.
- Sgrassate ogni pezzo con uno sgrassatore e uno straccio pulito, indossando i guanti, e lasciate asciugare.
- Mascherate le filettature. Nastro di mascheratura sulle filettature dei tubi, carta arrotolata nelle filettature interne dei raccordi a T e delle flange: la vernice in una filettatura ostacola l'avvitamento.
- Applicate un primer antiruggine per metalli, poi la vernice antracite in mani sottili. Il RAL 7016, «grigio antracite», è un riferimento di colore comune. Rispettate i tempi di asciugatura indicati dal produttore tra una mano e l'altra e prima del montaggio.
- Dopo il montaggio, ritoccate i pochi millimetri di filettatura che restano visibili a filo dei raccordi.
Non verniciate né il volante né il manometro: si avvitano dopo la verniciatura, e le riduzioni così come il mezzo nipplo del volante, in ghisa nera secondo le rispettive schede, restano grezzi, grigio scuro. I ganci vengono consegnati verniciati di nero; come il nostro cliente, li lasciamo così. Se preferite verniciarli color antracite, lasciate senza vernice l'interno dell'anello, perché deve scorrere sul tubo.
Anche verniciata, questa struttura è pensata per un ambiente interno asciutto. La guida ghisa nera, zincato o ottone ricorda che la ghisa nera grezza arrugginisce in ambienti umidi: evitate il bagno e le zone esposte a schizzi diretti, sopra il lavello o il bollitore.
Il montaggio passo dopo passo
Una volta asciugata la vernice e tolta la mascheratura, il montaggio si fa su un tavolo. Tubi e raccordi si avvitano a mano; l'articolo come avvitare raccordi e tubi spiega nel dettaglio la tecnica di serraggio senza attrezzi.
Avvitare il primo raccordo a T sulla barra
Avvitate un raccordo a T su un'estremità del tubo da 500 mm, usando una delle due uscite in linea. La derivazione del raccordo a T, che accoglierà il tubo verticale, per ora resta libera.
Infilare i cinque ganci
Verificate prima di tutto che ogni gancio abbia la sua vite a brugola. Svitate le viti finché la punta non sporge più all'interno dell'anello, poi infilate i cinque ganci dall'estremità libera del tubo, tutti aperti dallo stesso lato: sarà il lato anteriore, verso la stanza.
Questa fase deve precedere il secondo raccordo a T: una volta chiusa la barra, nessun gancio può più passare.
Lasciateli liberi: la loro posizione si regola alla fine.
Avvitare il secondo raccordo a T e allineare le derivazioni
Avvitate il secondo raccordo a T sull'altra estremità. Appoggiate la barra sul bordo del tavolo, con i ganci che pendono: le due derivazioni devono puntare verso l'alto, parallele. Regolate l'orientamento avvitando un po' di più l'uno o l'altro raccordo a T; la nostra guida all'avvitamento ricorda che si può continuare a stringere finché la filettatura è visibile.
Aggiungere i tubi verticali e le flange
Avvitate un tubo da 150 mm nella derivazione di ogni raccordo a T, poi una flangia all'estremità di ogni tubo. Capovolgete quindi la struttura sul tavolo, con le flange in basso: devono appoggiare entrambe in piano. Se una delle due traballa, correggete l'allineamento dei raccordi a T.
Verificate anche che nessuna estremità di tubo sporga dalla faccia d'appoggio di una flangia: le impedirebbe di aderire sotto la mensola. In tal caso, svitate leggermente la flangia finché il tubo non è a filo.
Montare il volante e il manometro
Avvitate la riduzione 3/4″ > 1/2″ nell'uscita libera del raccordo a T sinistro, poi il mezzo nipplo allungato del volante nella riduzione. A destra, avvitate la riduzione del manometro nel raccordo a T e completate il serraggio con il quadrante rivolto in avanti.
Il volante è decorativo: la sua scheda precisa che non gira. Il manometro, invece, funziona davvero: il suo quadrante è graduato da 0 a 10 bar.
Fissare il portatazze sotto la mensola
Prima di forare, controllate la mensola: il suo spessore, per scegliere la lunghezza delle viti, e il suo fissaggio al muro o al mobile, che dovrà sostenere tutto l'insieme. Non indichiamo un carico massimo per questo montaggio: dipende dalla mensola, dal suo supporto e dalle viti.
- Posizionate la struttura sotto la mensola, facendovi aiutare, con la barra parallela al bordo anteriore. I centri delle flange distano 536 mm l'uno dall'altro. Controllate con la livella che la barra sia orizzontale.
- Segnate i fori a matita attraverso le flange: quattro per flangia, otto in tutto.
- Praticate i fori pilota facendo attenzione a non attraversare la mensola.
- Avvitate alternando da una flangia all'altra, finché entrambe non aderiscono bene.
La vite attraversa la piastra della flangia prima di entrare nel legno: deve restare nettamente più corta dello spessore della mensola sommato a quello della piastra, con qualche millimetro di margine, altrimenti la punta spunta dal lato superiore. Per una mensola da 18 a 20 mm, la scheda delle nostre viti nere consiglia la lunghezza da 17 mm; sono vendute singolarmente o in confezioni da 10.
Regolare i ganci e appendere le tazze
Nella foto del cliente i ganci sono distanziati di circa 10,5 cm. Per ottenere la stessa regolazione, misurate a partire dalla faccia interna del raccordo a T sinistro e posizionate il centro degli anelli a:
- 25 mm
- 130 mm
- 235 mm
- 340 mm
- 445 mm
Restano così 12 mm tra ciascun gancio d'estremità e il relativo raccordo a T.
Con tazze da 9 cm di diametro, questo passo lascia circa 1,5 cm tra una tazza e l'altra. Provate le vostre tazze prima di stringere: il manico deve passare sulla punta del gancio e alloggiarvi senza forzare. Per un numero diverso di ganci sulla stessa barra, dividete 420 mm (i 470 mm di tubo a vista, meno 12 mm di gioco a ciascuna estremità e la larghezza di un anello) per il numero di intervalli: 140 mm per quattro ganci, 84 mm per sei. Con sei ganci, le tazze da 9 cm si toccherebbero: riservate questa regolazione a tazze con un diametro inferiore a 8 cm.
Infine stringete ogni vite a brugola con la chiave da 5 mm, quanto basta per bloccare il gancio. La punta della vite può segnare la vernice nel punto di serraggio, sotto l'anello.
Domande frequenti
Si può fare a meno della vernice?
Sì, ma in tal caso la ghisa e l'acciaio restano grezzi: grigio scuro, con il loro velo d'olio o la loro vernice protettiva di fabbrica. Un'altra soluzione è usare i nostri raccordi deco già verniciati di nero. Attenzione: si avvitano per 10 mm e non per 15 mm, quindi le lunghezze dei tubi calcolate qui non sono direttamente applicabili.
Perché flange di grande diametro?
Sono quelle che si vedono nella foto del cliente: quattro fori di fissaggio e un diametro di 86 mm. La nostra guida quale flangia da pavimento scegliere mette a confronto gli altri modelli da 3/4″.
Quanto peso si può appendere?
Non indichiamo un carico per questo montaggio: la tenuta dipende soprattutto dalla mensola, dal suo fissaggio e dalle viti. Usatelo solo per le tazze e verificate regolarmente che le flange restino ben aderenti.
Il gancio a brugola si può usare per altri progetti?
Sì: il suo anello si monta sui nostri tubi da 3/4″ (20 × 27 mm), e la sua scheda cita gli appendiabiti da parete e gli stender. Va infilato sul tubo prima di chiudere la struttura. Il nostro tutorial sull'appendiabiti industriale descrive una struttura in 3/4″ a cui aggiungerli.
