Manometro radiale inox a bagno di silicone

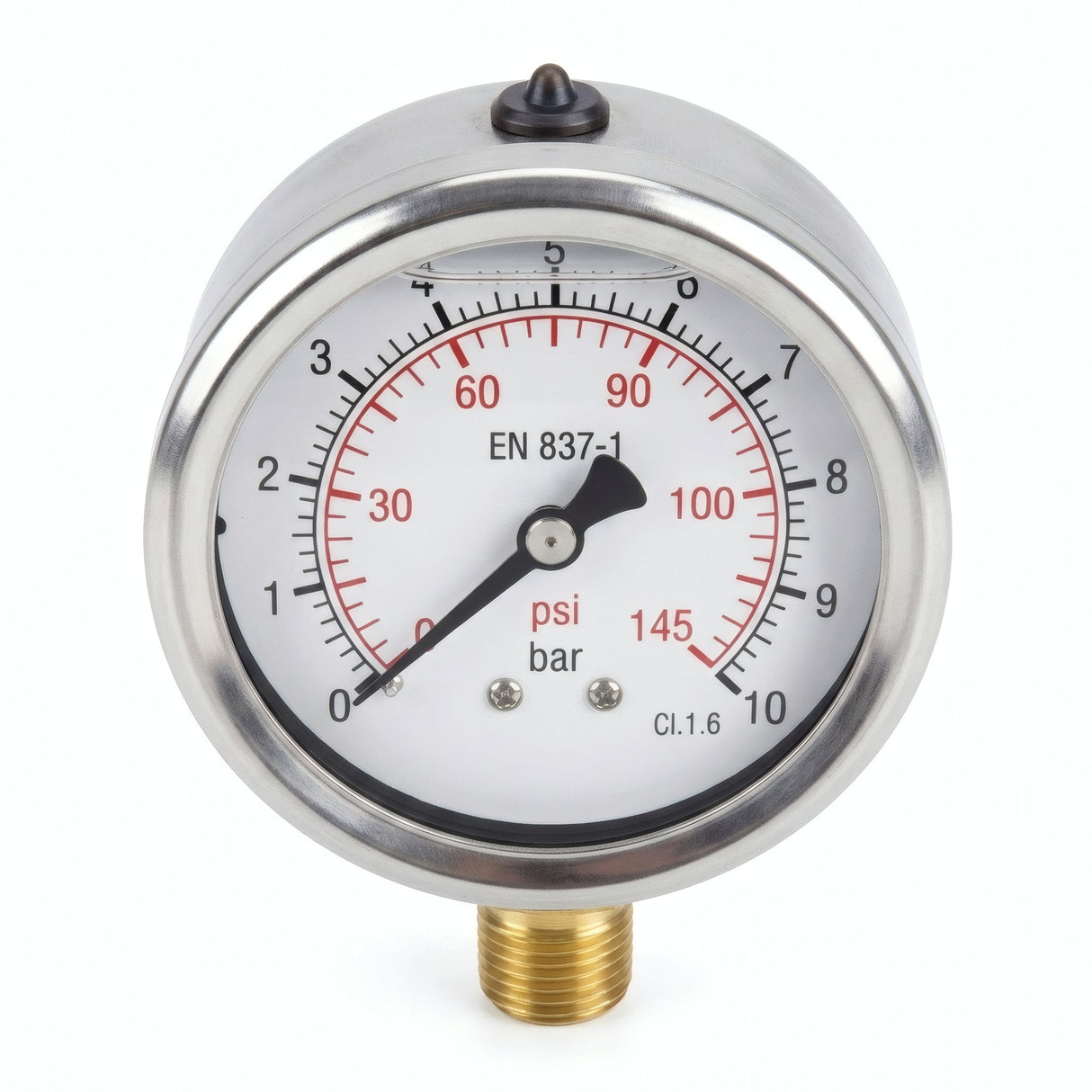

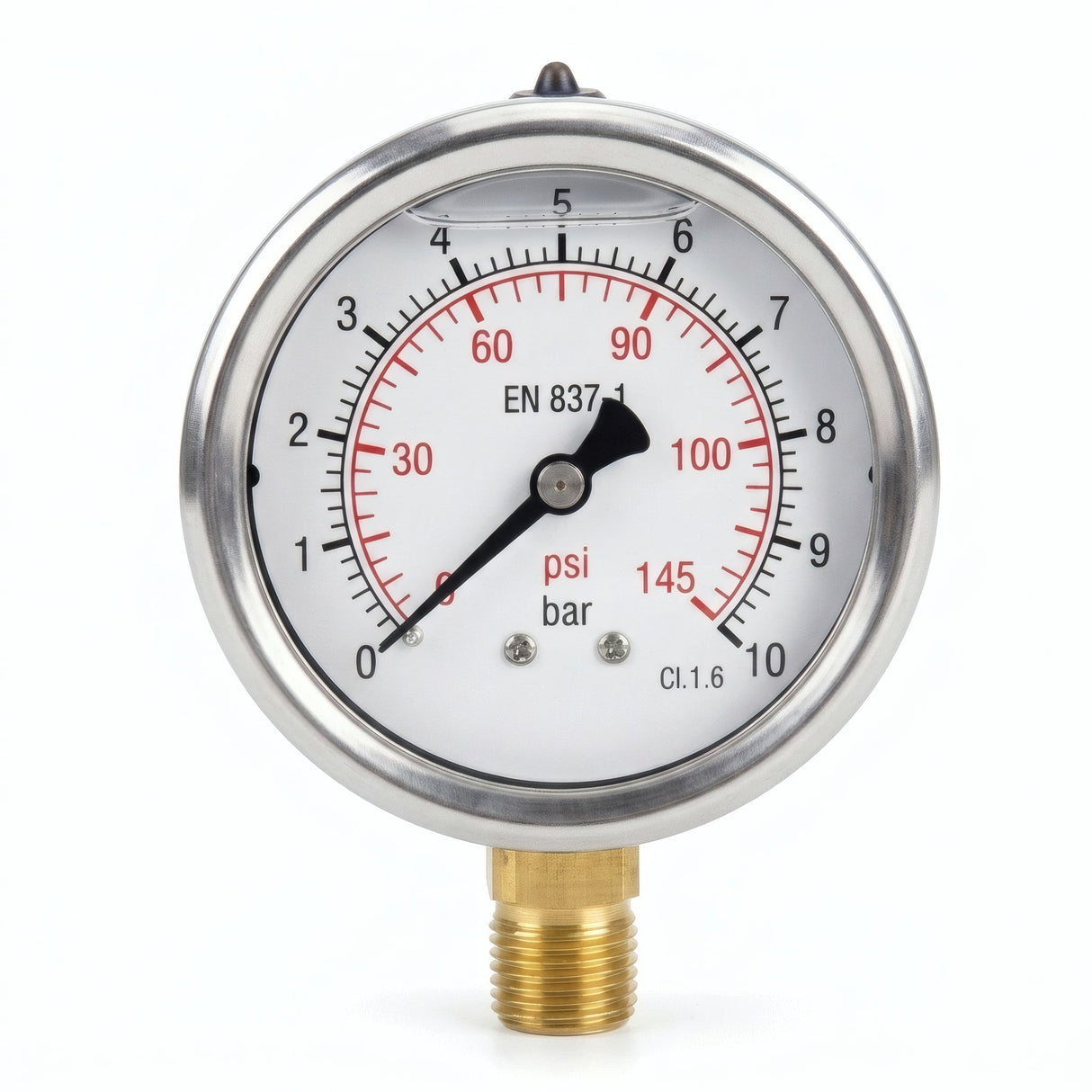

Manometro radiale inox a bagno di silicone — Ø63 e Ø100
Manometro destinato agli impianti soggetti a vibrazioni: autoclave, pompa, gruppo idroforo, rete di irrigazione. La cassa in acciaio inox 304 è riempita con un bagno di silicone che smorza vibrazioni e pulsazioni: l'ago resta stabile dove un modello a quadrante secco è vietato. L'equivalente dei manometri a bagno di glicerina, con riempimento al silicone. Progettato, fabbricato e controllato secondo EN 837-1.
Il costruttore lo destina alle applicazioni soggette a vibrazioni o ad ambienti umidi (condensa): locale pompe, pozzetto di irrigazione, officina. Trasparente in vetro, attacco radiale in ottone BSPP, quadrante bar/psi, classe di precisione 1,6, controllo singolo su 5 punti. Due diametri: Ø63 (attacco 1/4") e Ø100 (attacco 1/2").
Quale campo di misura scegliere?
- 0-6 bar — gruppi e circuiti a bassa pressione: lettura precisa tra 2 e 4 bar.
- 0-10 bar — autoclavi e pompe correnti: un pressostato con stacco a 4,5-5 bar porta l'ago a metà quadrante, sotto il 65 % ammesso in regime dinamico.
Montaggio e collegamento
L'attacco in ottone ha un filetto maschio cilindrico BSPP (ISO 228-1): si avvita in qualsiasi sede femmina della stessa misura — ti, manicotto, collettore o valvola. La tenuta si realizza sul filetto (nastro PTFE o canapa). Serrare sempre sulle superfici di chiave con una chiave fissa, mai sulla cassa.
Se la sede disponibile è più grande del filetto del manometro, una riduzione M/F permette l'adattamento: ad esempio una riduzione 1/2" > 1/4" per montare un manometro 1/4" su una ti da 1/2". Tre finiture disponibili: riduzione M/F in ghisa nera, riduzione M/F zincata o riduzione M/F in ottone.
Per il montaggio passante sul pannello di un quadro, la stessa qualità esiste con attacco posteriore: manometro assiale inox a bagno di silicone.
Dimensioni (mm)
| Quadrante | A — filetto | ØD | E | H | M | Chiave | Peso |
|---|---|---|---|---|---|---|---|
| Ø63 | 1/4" | 68 | 30 | 90,5 | 26 | 14 | 185-195 g |
| Ø100 | 1/2" | 109 | 36 | 132,5 | 34 | 22 | 612 g |
Caratteristiche tecniche
| Caratteristica | Valore |
|---|---|
| Norma | EN 837-1 (manometri a molla Bourdon) |
| Classe di precisione | 1,6 (±1,6 % del fondo scala) |
| Quadrante | doppia graduazione bar / psi |
| Meccanismo | ottone, molla Bourdon in rame (forma a «C») |
| Attacco | ottone, filetto maschio cilindrico BSPP (ISO 228-1) |
| Cassa | acciaio inox 304 |
| Liquido di smorzamento | bagno di silicone |
| Trasparente | vetro |
| Temperatura ambiente | -40 °C / +65 °C |
| Sovrappressione ammessa | 75 % del fondo scala in statico, 65 % in dinamico |
| Controllo qualità | 100 % degli strumenti verificati su 5 punti di misura |
| Confezione | scatola singola |
Fluidi e limiti d'impiego
- Fluidi ammessi: qualsiasi fluido compatibile con ottone e rame (acqua, aria compressa…), esclusi i fluidi ad alta viscosità o cristallizzanti e le sostanze pericolose o regolamentate (ossigeno, gas, combustibili, agenti tossici…).
- Bagno di silicone: adatto alle applicazioni soggette a vibrazioni o ad ambienti umidi (condensa) — proprio dove il quadrante secco è vietato.
- Temperatura ambiente: da -40 °C a +65 °C.
Per un impianto fisso senza vibrazioni (riscaldamento, rete domestica), il manometro radiale ABS a quadrante secco è l'alternativa economica; per la sola decorazione, vedere il quadrante decorativo da 100 mm.
