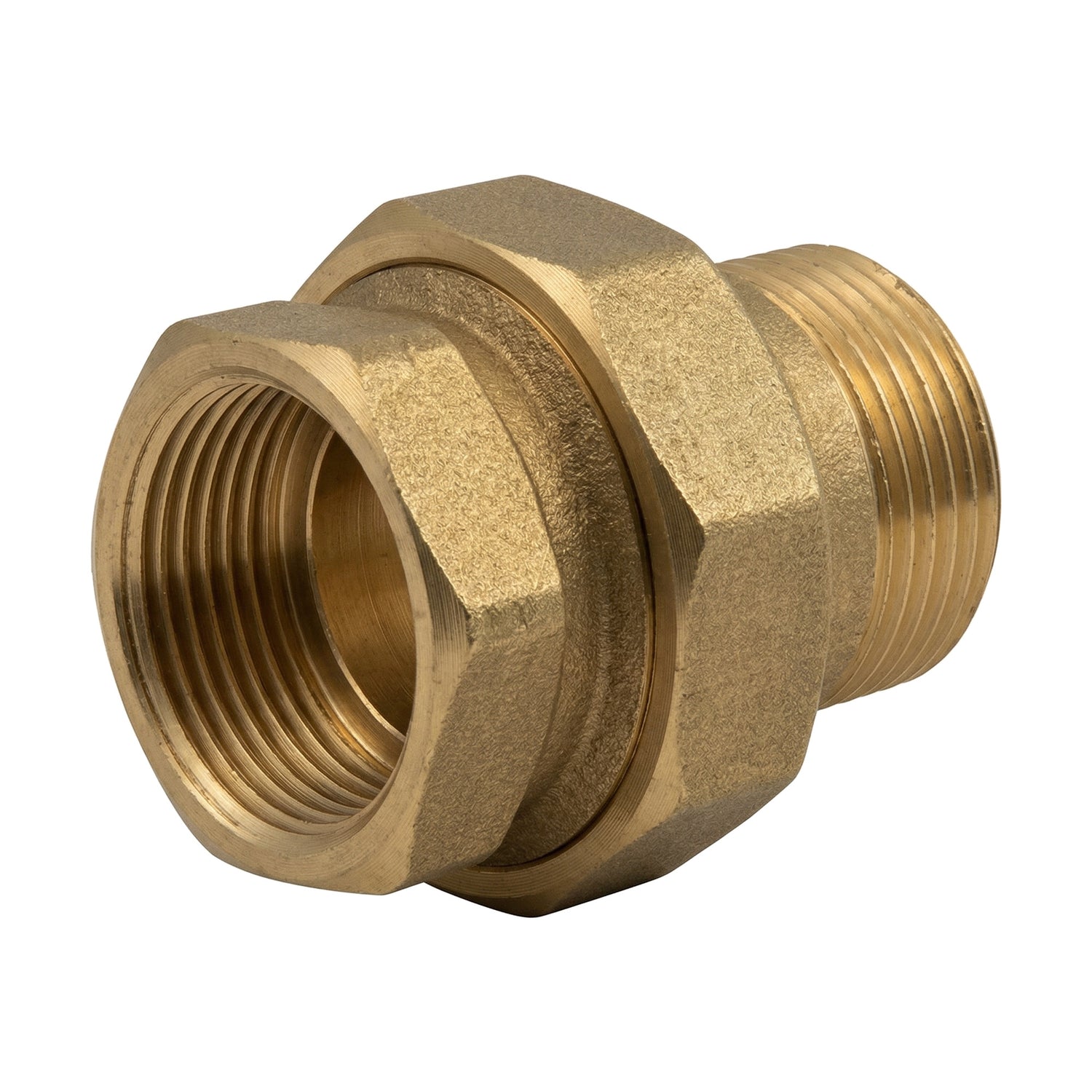

Bocchettone diritto conico M/F ottone
Giunto dritto M/F a sede conica in ottone, che offre un collegamento smontabile con tenuta metallo su metallo. La sede conica assicura un contatto progressivo e una tenuta affidabile senza guarnizione. Norma ISO 228-1 BSPP.
Descrizione del Giunto Dritto M/F Conico in Ottone
Questo giunto a sede conica realizza la tenuta per contatto metallo su metallo tra due superfici coniche, senza necessità di una guarnizione piatta. Questa tecnologia offre una tenuta duratura, anche dopo numerosi cicli di smontaggio.
La configurazione M/F (un lato maschio, un lato femmina) con dado girevole consente uno smontaggio facile. Raccomandata per gli impianti dove gli interventi sono frequenti o dove le guarnizioni piatte rischiano di deteriorarsi (alta temperatura, vibrazioni).
Caratteristiche Tecniche
| Materiale | Ottone CW617N - 4MS |
| Colore | Ottone dorato |
| Pressione nominale | PN 16 bar |
| Norma di filettatura | ISO 228-1 - BSPP Gas (filettatura cilindrica) |
| Tenuta | Tramite sede conica metallo su metallo (senza guarnizione) |
| Forma | Esagonale (serraggio con chiave) |
| Genere | Maschio (filettato) / Femmina (filettata) con dado girevole |
| Tipo di giunto | Sede conica (metallo/metallo) |
| Guarnizione | Senza guarnizione (sede conica) |
| Fluidi compatibili | Acqua potabile, acqua glicolata, fluidi compatibili |
| Temperatura | In base al tipo di tenuta scelto |
| Utilizzo | Adduzione acqua potabile, idraulica generale, HVAC |
Condizioni d'Uso e Installazione
- Pressione di esercizio : PN 16 bar
- Temperatura : In base al tipo di tenuta scelto
- Fluidi : Acqua potabile, acqua glicolata, fluidi compatibili
- Installazione : Applicare una coppia di serraggio moderata e scegliere materiali adatti (rischio di corrosione galvanica). Piani di presa adatti alle chiavi standard del mercato.
Certificazioni e Conformità
- Acqua potabile : Conforme al decreto francese del 25 giugno 2020 relativo ai materiali e prodotti metallici destinati agli impianti a contatto con l'acqua destinata al consumo umano.
- 4MS : Conforme ai requisiti 4MS — Armonizzazione delle regole di certificazione europee per i materiali e prodotti a contatto con l'acqua potabile.
Applicazioni e Consigli di Posa
Applicazioni
- Idraulica domestica : collegamento di impianti acqua calda e fredda
- Idraulica industriale : impianti conformi PN 16 bar
- Decorazione d'interni : creazione di lampade, mensole, portasciugamani in ottone a vista
- Fai da te e bricolage creativo : progetti su misura con raccordi a vite
Consigli di posa
- La tenuta è assicurata dalla sede conica metallo su metallo — nessuna guarnizione necessaria
- Stringere con chiave fissa o chiave regolabile — non utilizzare pinze per evitare di segnare il pezzo
- Applicare una coppia di serraggio moderata — un serraggio eccessivo può danneggiare la sede conica
Disegno Tecnico
Dimensions (mm)
Tutte le quote sono espresse in millimetri (mm), salvo diversa indicazione.
| G | G (mm) | L | L1 | L2 | H1 | H2 |
|---|---|---|---|---|---|---|
| 3/8" | 12x17 | 39.7 | 10 | 8 | 21 | 24.8 |
| 1/2" | 15x21 | 44.9 | 10 | 8.5 | 25.3 | 30 |
| 3/4" | 20x27 | 52 | 11 | 9.5 | - | 36.9 |
| 1" | 26x34 | 57.9 | 13 | 10 | 36.8 | - |
| 1"1/4 | 33x42 | 69.3 | 16 | 14.5 | 47.8 | - |
Corrispondenze di Misure
Questo giunto dritto è disponibile nelle seguenti misure. Utilizzate questa tabella per trovare la corrispondenza tra millimetri, pollici e DN.
| Misura (mm) | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 |
|---|---|---|---|---|---|
| Pollici | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 |
| DN | DN10 | DN15 | DN20 | DN25 | DN32 |
| Diam. est. tubo | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm |

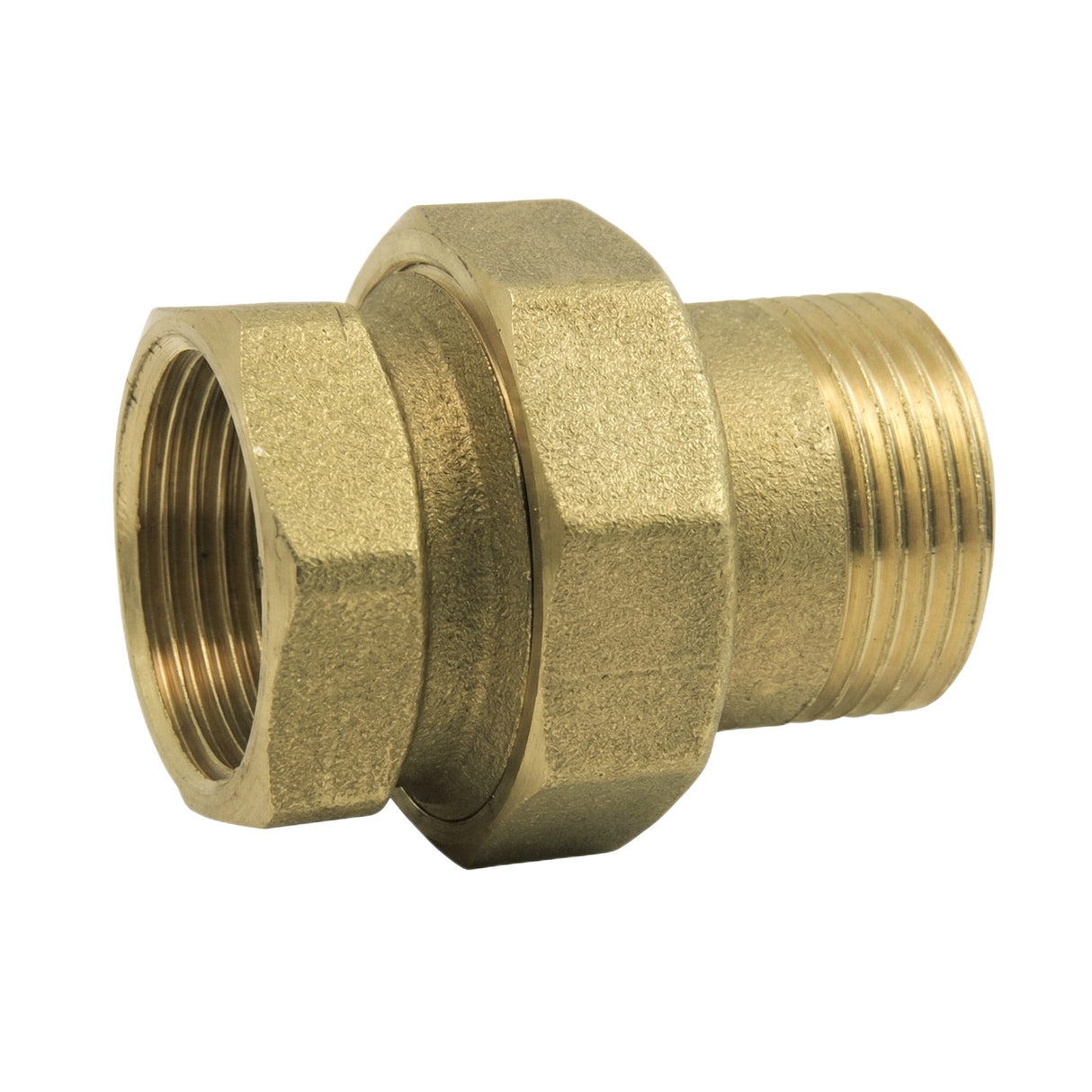

L'aspetto del pezzo può variare in base al lotto in magazzino (vedere foto). Contattateci per conferma.
