Curva 90° M/F ottone

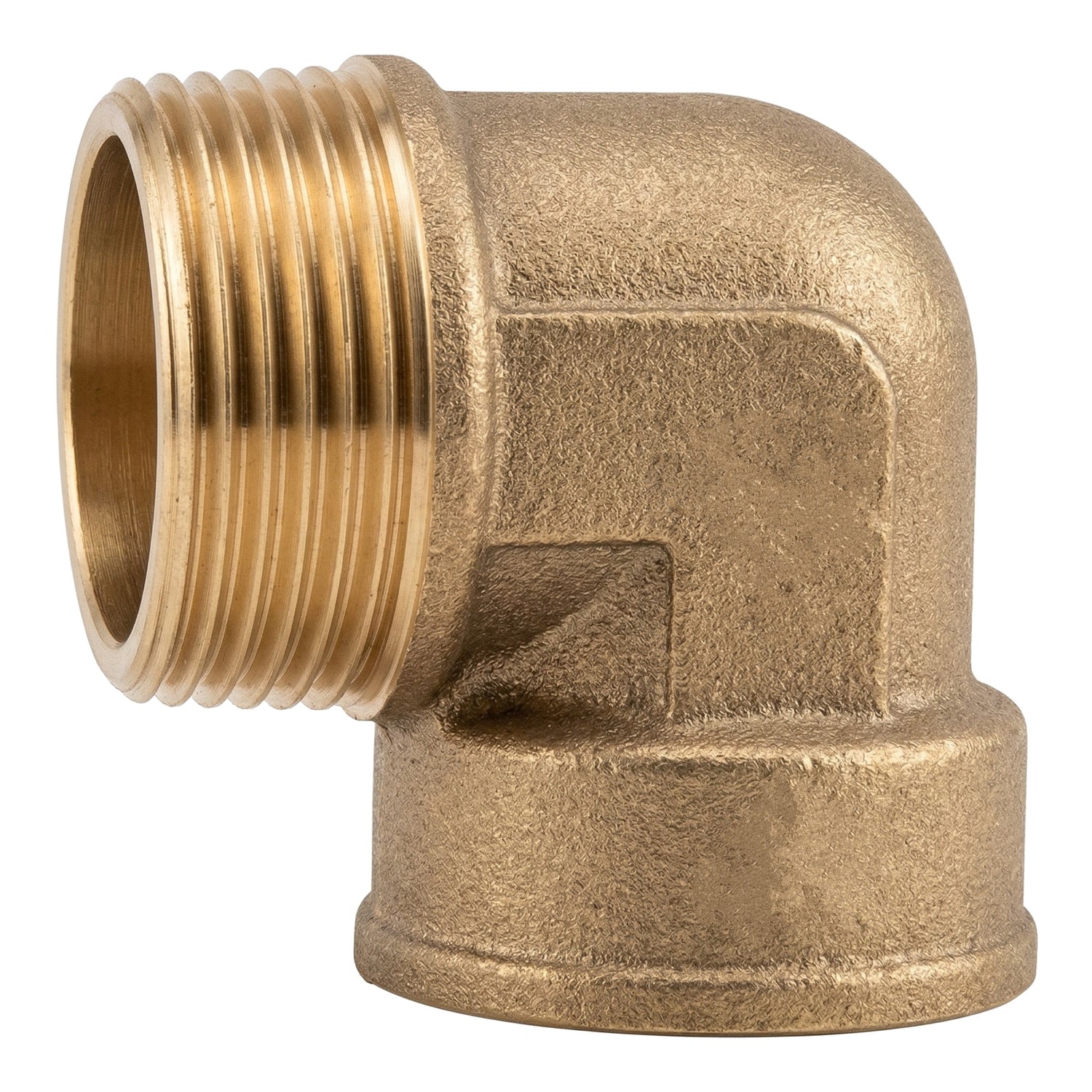

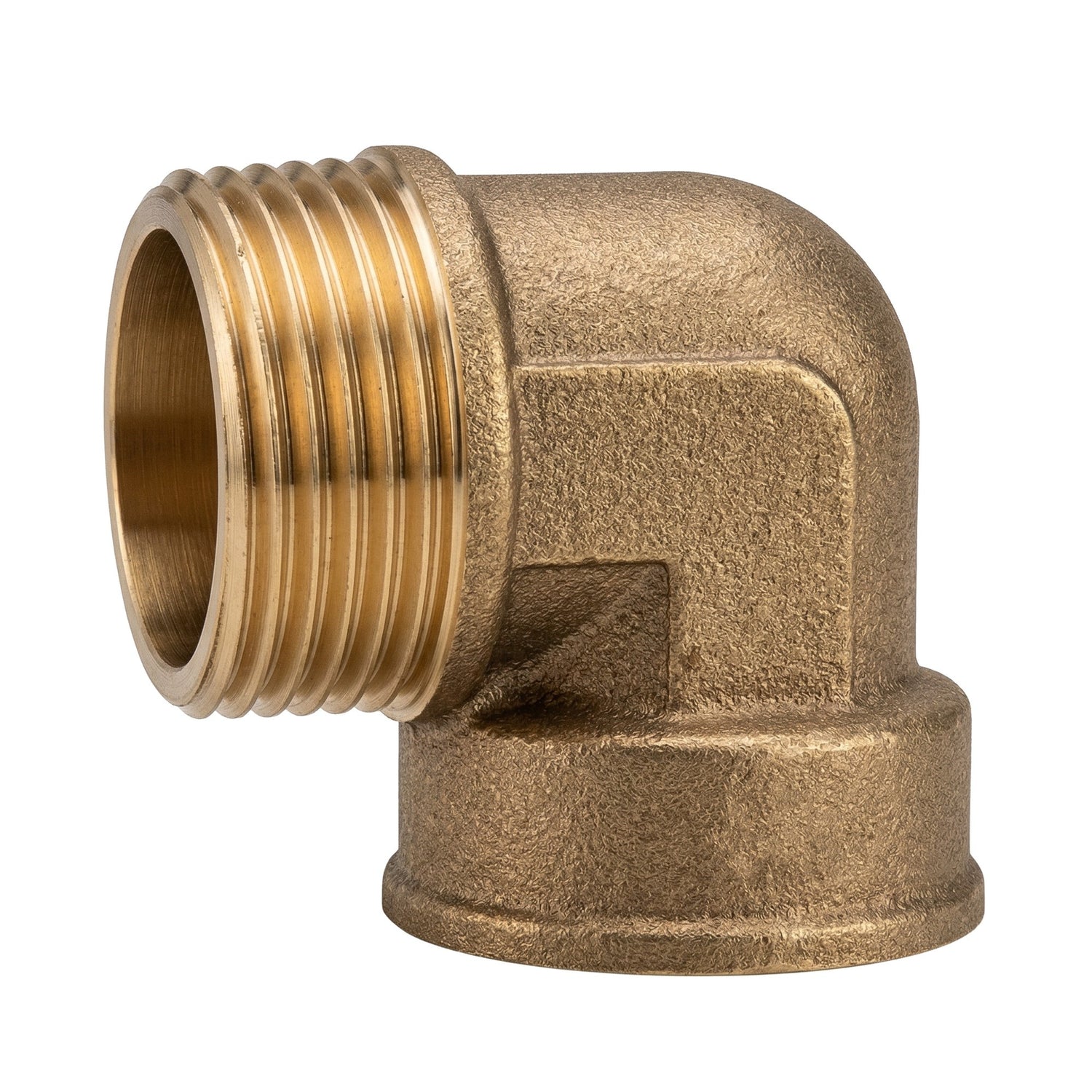

Curva 90° maschio/femmina in ottone a avvitare per effettuare un cambio di direzione ad angolo retto nelle reti di idraulica o nelle creazioni decorative. Un lato filettato (maschio) e un lato con filettatura interna (femmina) offrono grande versatilità di collegamento. Norma ISO 228-1 BSPP.
Descrizione della Curva 90° M/F in Ottone
Questa curva maschio/femmina garantisce il collegamento a 90° tra un raccordo femmina e un raccordo maschio (filettato). La sua configurazione mista lo rende uno dei raccordi più versatili per l'idraulica e la decorazione. È compatibile con tutti i raccordi della stessa misura venduti sul nostro sito.
Il montaggio avviene senza saldatura, tramite semplice avvitamento. Il corpo esagonale garantisce una presa salda con la chiave. Questa curva è adatta sia ai circuiti idrici domestici che alle creazioni decorative in ottone a vista.
Caratteristiche Tecniche
| Materiale | Ottone CW617N - 4MS |
| Colore | Ottone dorato |
| Pressione nominale | PN 16 bar |
| Norma di filettatura | ISO 228-1 - BSPP Gas (filettatura cilindrica) |
| Tenuta | Tramite guarnizione piatta garantita (spessore a partire da 1 mm) |
| Sedi di tenuta | Piatte e larghe sulle estremità maschio e femmina |
| Forma | Esagonale (serraggio con chiave) |
| Tipo | Maschio (filettato) / Femmina (filettatura interna) |
| Angle | 90° |
| Fluidi compatibili | Acqua potabile, acqua glicolata, fluidi compatibili |
| Temperatura | In base al tipo di tenuta scelto |
| Utilizzo | Adduzione acqua potabile, idraulica generale, HVAC |
Conditions d'Utilizzo et Installation
- Pressione di esercizio : PN 16 bar
- Temperatura : In base al tipo di tenuta scelto
- Fluidi : Acqua potabile, acqua glicolata, fluidi compatibili
- Installazione: Applicare una coppia di serraggio moderata e scegliere materiali adeguati (rischio di corrosione galvanica). Piani di presa compatibili con chiavi standard.
Certificazioni e Conformità
- Acqua potabile: Conforme al decreto francese del 25 giugno 2020 sui materiali e prodotti metallici destinati a impianti a contatto con acqua per il consumo umano.
- 4MS : Conforme ai requisiti 4MS — Armonizzazione delle regole di certificazione europee per materiali e prodotti a contatto con l’acqua potabile.
Applicazioni e Consigli di Posa
Utilizzos
- Idraulica domestica: collegamento di impianti acqua calda e fredda
- Idraulica industriale: impianti conformi PN 16 bar
- Decorazione d'interni: creazione di lampade, mensole, portasciugamani in ottone a vista
- Fai da te creativo: progetti su misura con raccordi a avvitare
Consigli di posa
- Utilizzare nastro PTFE (teflon) o canapa per garantire la tenuta sulle filettature maschio
- Per le sedi di tenuta piatte, utilizzare una guarnizione piatta con spessore minimo di 1 mm
- Serrare con chiave fissa o chiave regolabile — non utilizzare pinze per evitare di segnare il pezzo
- Applicare una coppia di serraggio moderata — un serraggio eccessivo può danneggiare la filettatura

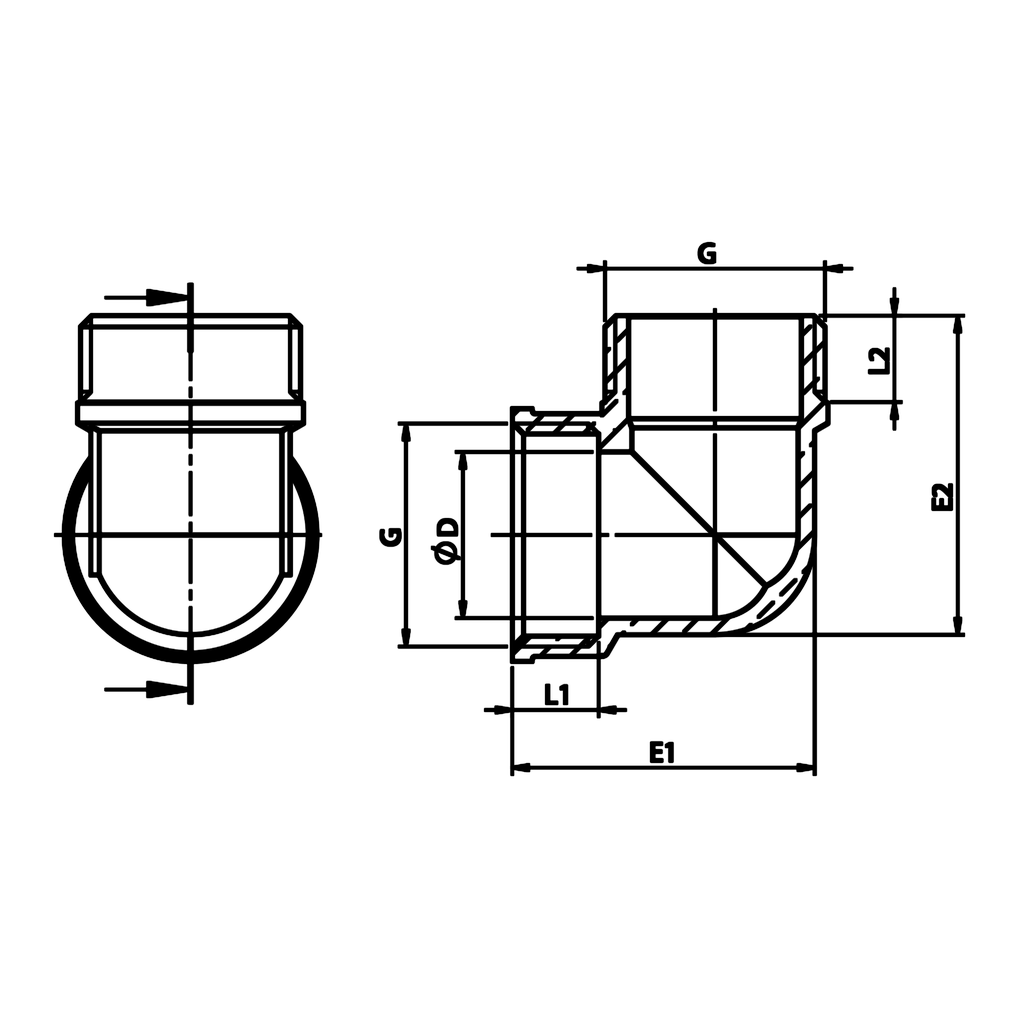

Disegno Tecnico
Dimensioni (mm)
Tutte le quote sono espresse in millimetri (mm), salvo diversa indicazione.
| G | G (mm) | OD | L1 | L2 | E1 | E2 |
|---|---|---|---|---|---|---|
| 3/8" | 12x17 | 11 | 8.5 | 8.5 | 25.5 | 27.5 |
| 1/2" | 15x21 | 14.5 | 10 | 10 | 31 | 33 |
| 3/4" | 20x27 | 19.5 | 11 | 11 | 37 | 39.5 |
| 1" | 26x34 | 25 | 13 | 13 | 45.5 | 48 |
| 1"1/4 | 33x42 | 33 | 14 | 14 | 55 | 58 |
| 1"1/2 | 40x49 | 39 | 15.5 | 15.5 | 63 | 66.25 |
| 2" | 50x60 | 50 | 17 | 17 | 76.5 | 79.75 |
Corrispondenze di Taglie
Questa curva è disponibile nelle seguenti misure. Utilizzate questa tabella per trovare la corrispondenza tra millimetri, pollici e DN.
| Taglia (mm) | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 | 40x49 | 50x60 |
|---|---|---|---|---|---|---|---|
| Pollici | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 | 1''1/2 | 2'' |
| DN | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Diam. est. tubo | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm | 49 mm | 60 mm |

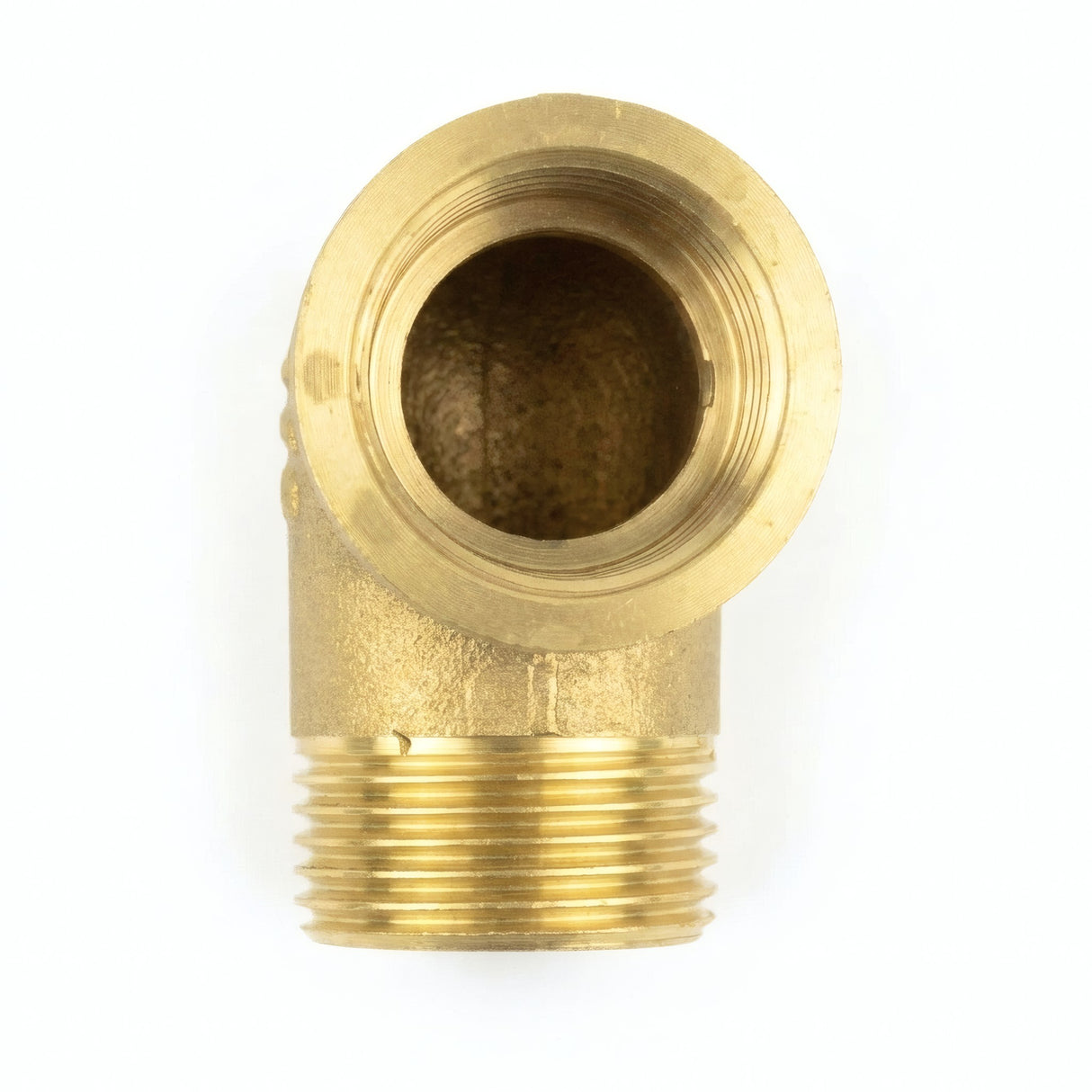

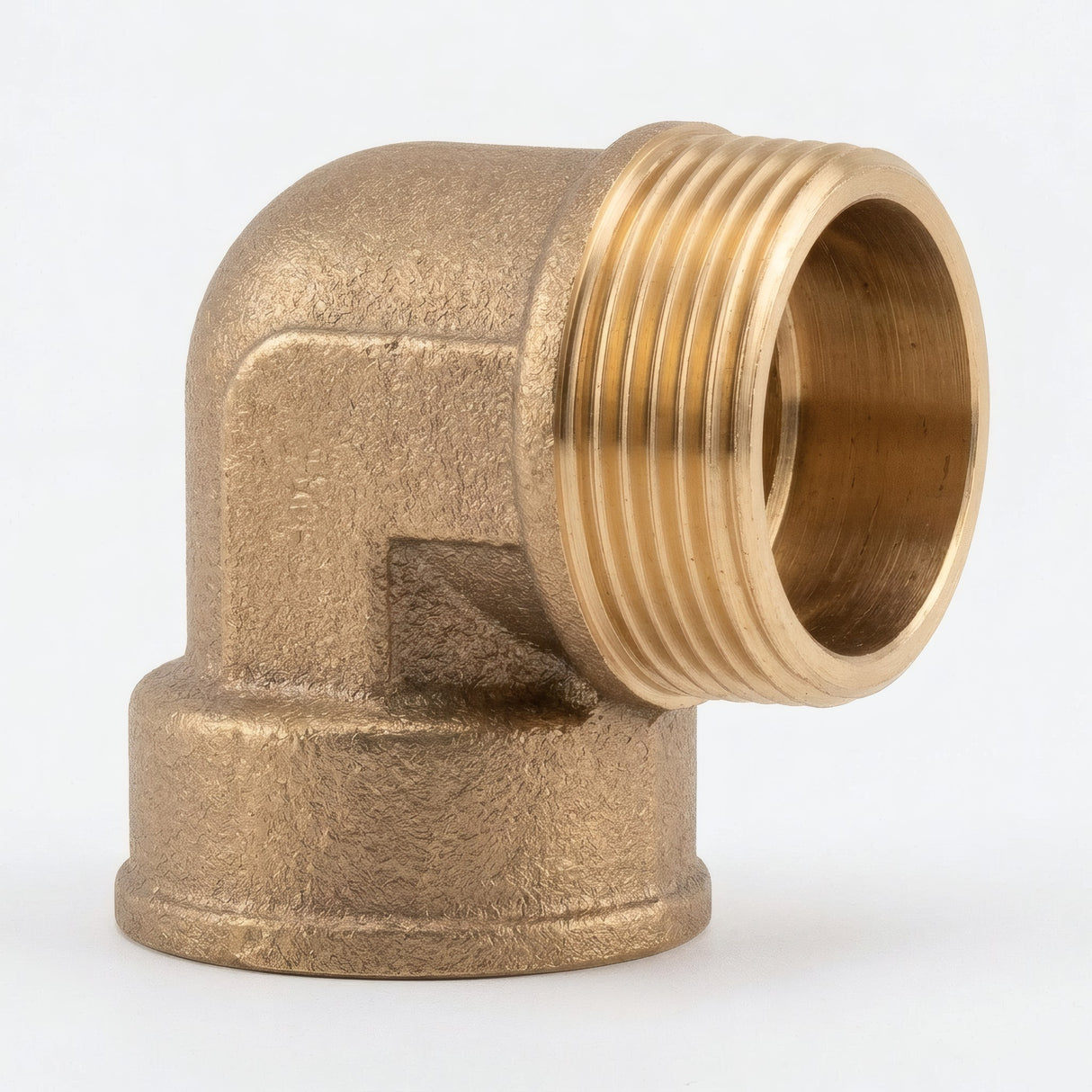

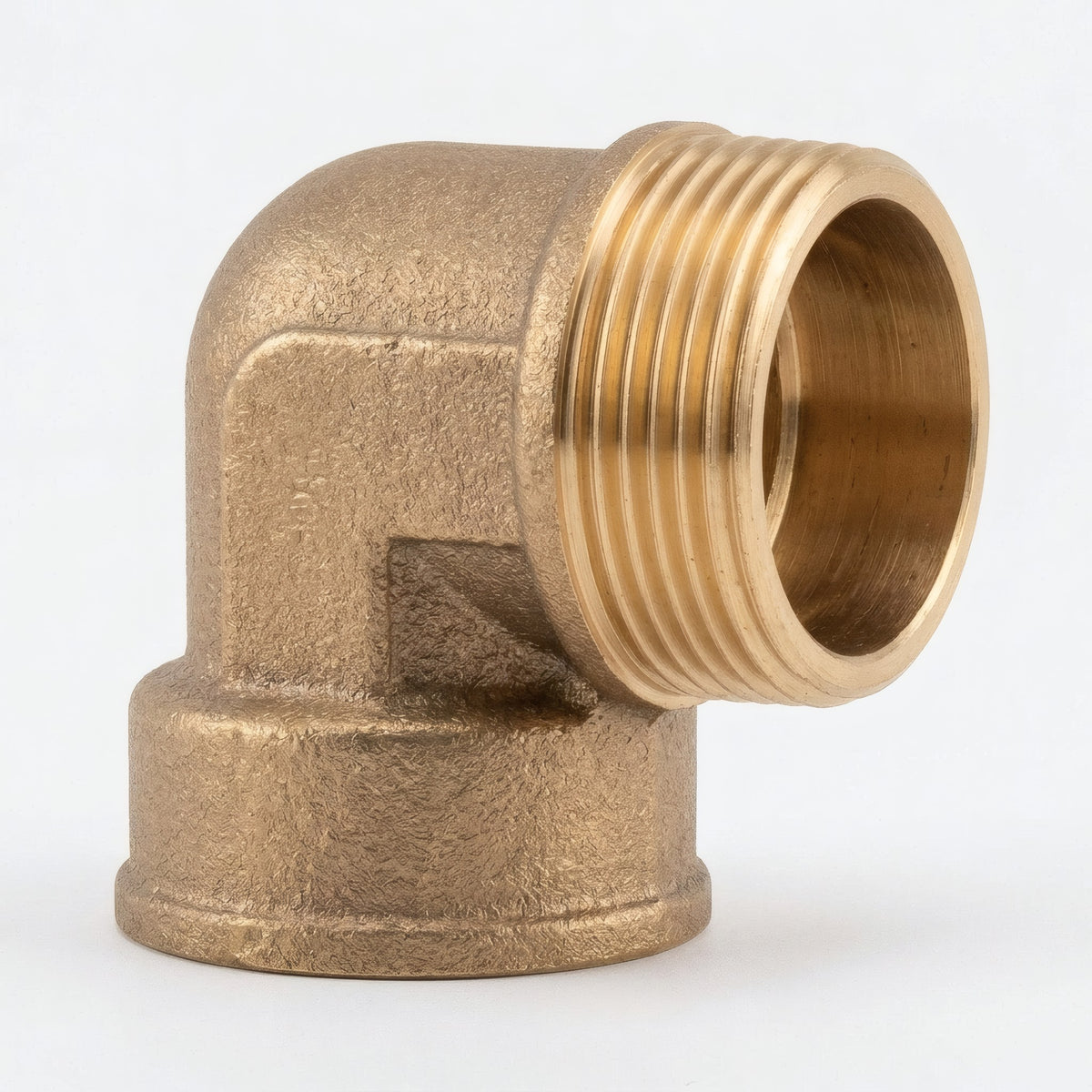

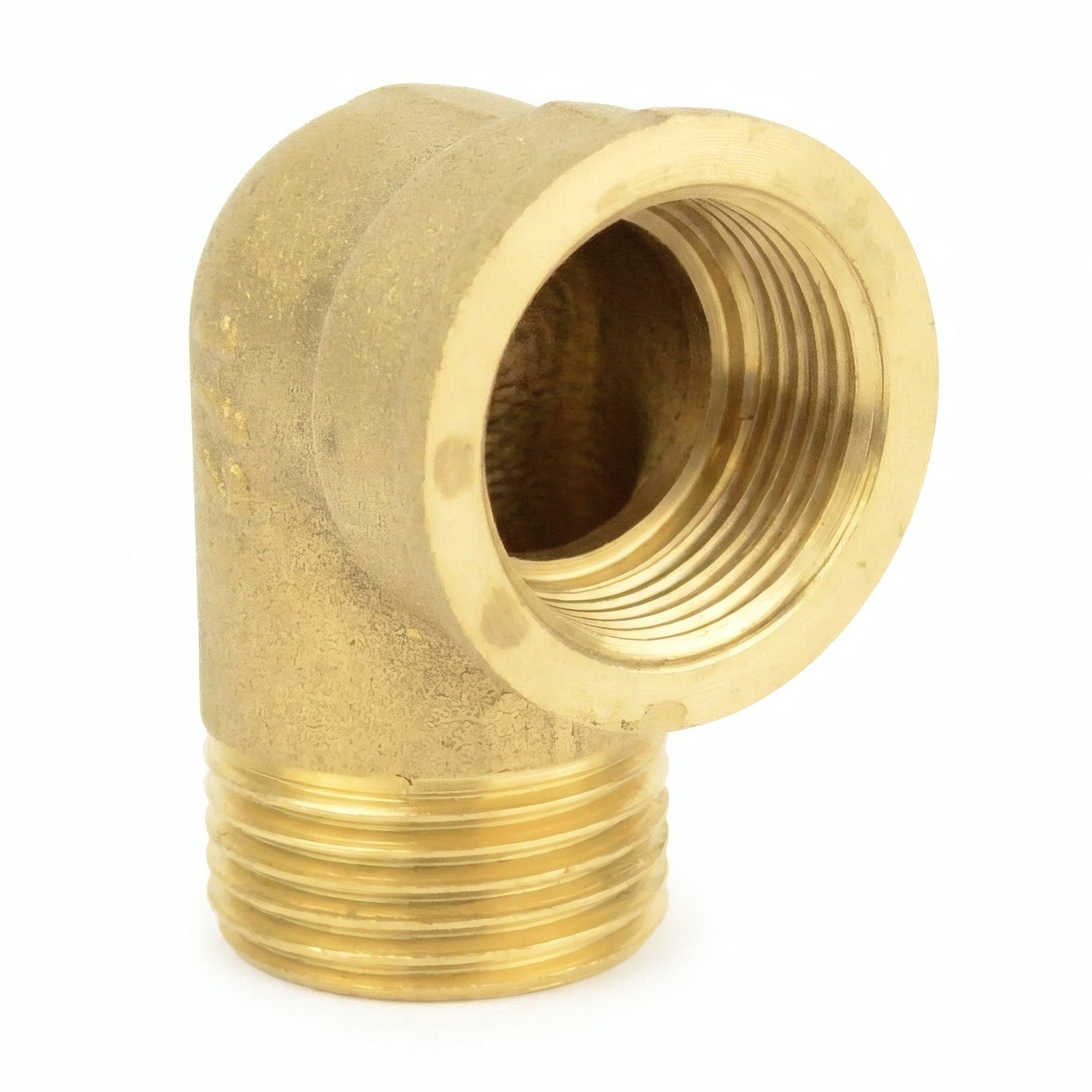

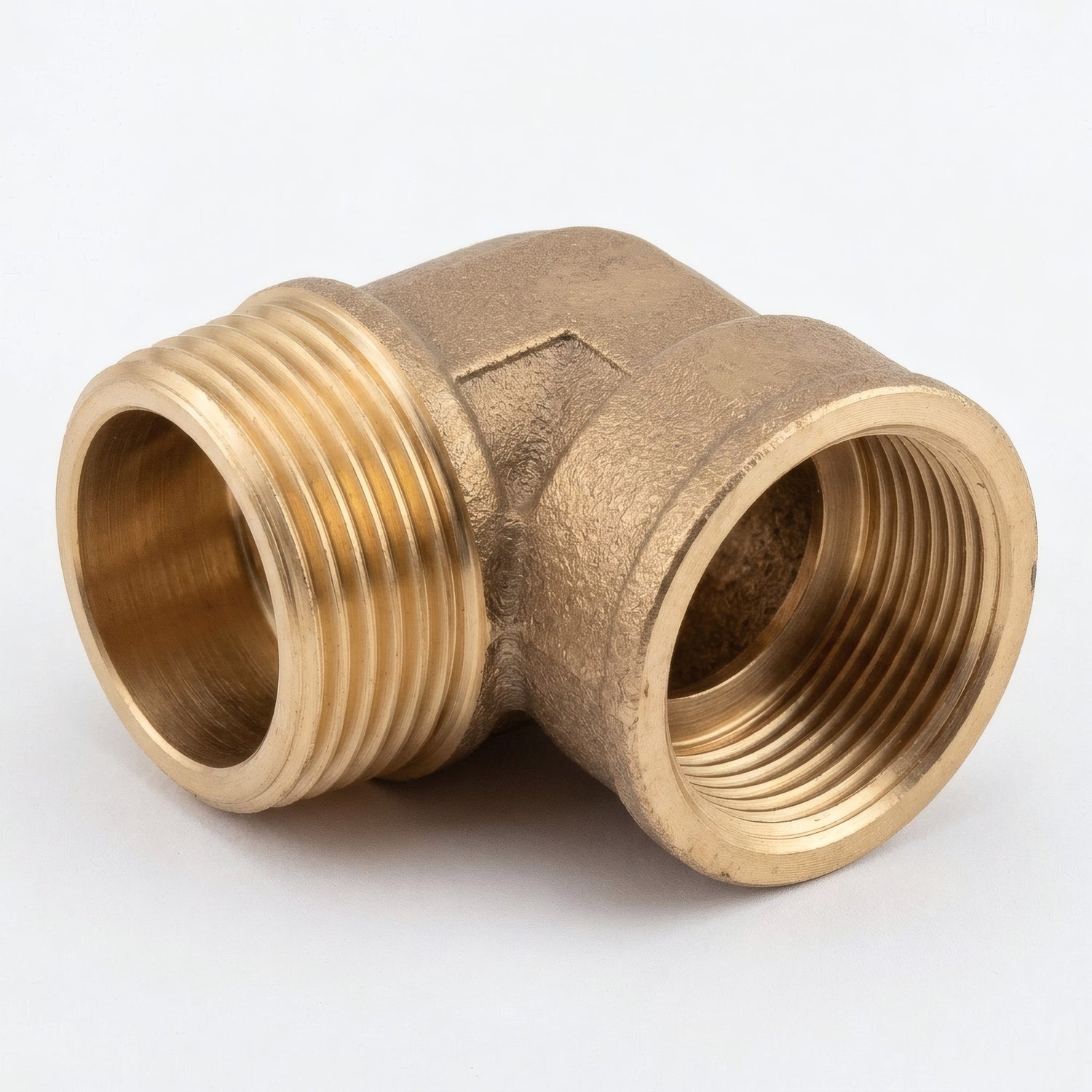

L'aspetto del pezzo può variare in base al lotto in magazzino (vedi foto). Contattateci per conferma.
