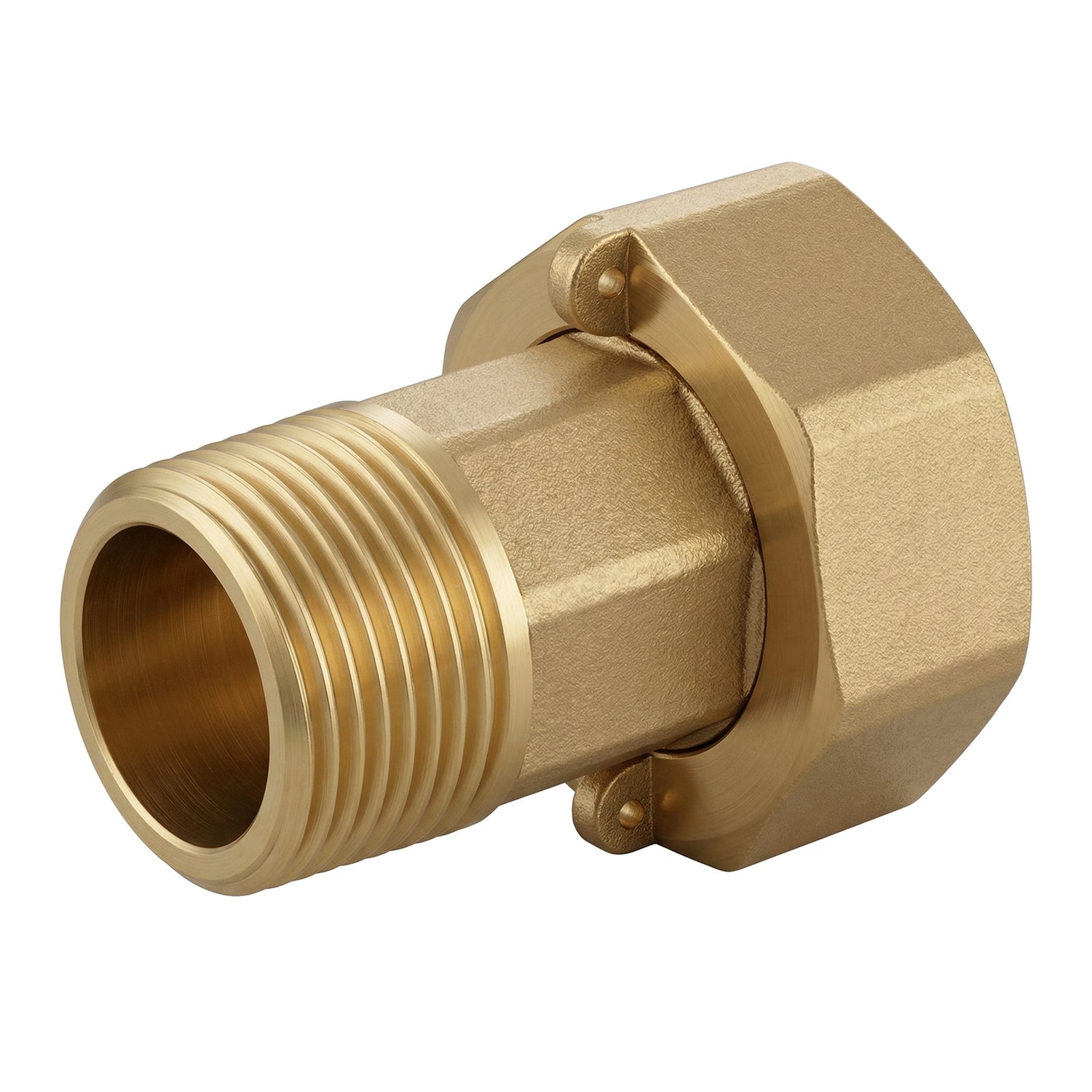

Semiraccordo unione contatore lungo ISO 7-1 ottone
Semiraccordo unione contatore in ottone conforme alla norma ISO 7-1 (filettatura conica) per il collegamento di contatori. Versione con filettatura lunga, che garantisce una tenuta rafforzata grazie al serraggio conico metallo su metallo.
Descrizione del semiraccordo unione contatore ISO 7-1
Questo semiraccordo unione utilizza la norma ISO 7-1 con una filettatura conica, a differenza della versione ISO 228-1 (cilindrica). La filettatura conica garantisce una tenuta progressiva tramite serraggio metallo su metallo, particolarmente affidabile per i circuiti in pressione.
Si monta in coppia con un dado girevole sul contatore dell'acqua o del gas. La versione lunga offre una maggiore profondità di avvitamento per un fissaggio ottimale. Guarnizione PTFE o canapa consigliati per perfezionare la tenuta.
Caratteristiche tecniche
| Materiale | Ottone CW617N - 4MS |
| Colore | Ottone dorato |
| Pressione nominale | PN 16 bar |
| Norma di filettatura | ISO 228-1 - BSPP Gas (filettatura cilindrica) |
| Tenuta | Con guarnizione piatta garantita (spessore a partire da 1 mm) |
| Sedi di tenuta | Piane e larghe sugli attacchi maschio e femmina |
| Forma | Esagonale con sede conica |
| Tipo | Vedere combinazioni disponibili (ingresso/uscita) |
| Norma di collegamento | ISO 7-1 (filettatura conica) |
| Joint | Sede conica (filettatura lunga) |
| Fluidi compatibili | Acqua potabile, acqua glicolata, fluidi compatibili |
| Temperatura | In base al tipo di tenuta scelto |
| Utilizzo | Adduzione di acqua potabile, idraulica generale, HVAC |
Conditions d'Utilizzo et Installazione
- Pressione di esercizio : PN 16 bar
- Temperatura : In base al tipo di tenuta scelto
- Fluidi : Acqua potabile, acqua glicolata, fluidi compatibili
- Installazione : Applicare una coppia di serraggio moderata e scegliere materiali adeguati (rischio di corrosione galvanica). Piani di presa adatti alle chiavi standard in commercio.
Certificazioni e conformità
- Acqua potabile : Conforme al decreto del 25 giugno 2020 relativo ai materiali e prodotti metallici destinati agli impianti a contatto con l'acqua destinata al consumo umano.
- 4MS : Conforme ai requisiti 4MS — Armonizzazione delle regole di certificazione europee per i materiali e prodotti a contatto con l'acqua potabile.
Applicazioni e consigli di posa
Utilizzos
- Collegamento di contatori : montaggio e smontaggio di contatori dell'acqua e del gas
- Idraulica domestica : collegamento di impianti acqua calda e fredda
- Idraulica industriale : impianti conformi PN 16 bar
Consigli di posa
- Utilizzare nastro PTFE (teflon) o canapa per garantire la tenuta sulle filettature maschio
- Per le sedi di tenuta piane, utilizzare una guarnizione piatta con spessore minimo di 1 mm
- Serrare con una chiave fissa ou chiave regolabile — non utilizzare pinze per evitare di segnare il pezzo
- Applicare una coppia di serraggio moderata — un serraggio eccessivo può danneggiare la filettatura
Disegno tecnico
Dimensioni (mm)
Tutte le quote sono espresse in millimetri (mm), salvo diversa indicazione.
| R | R (mm) | G | G (mm) | OD | L1 | L2 | L3 | L4 | S1 | S2 |
|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 15x21 | 3/4" | 20x27 | 15 | 38.5 | 10.5 | 15.5 | 19 | 19 | 30 |
| 3/4" | 20x27 | 3/4" | 20x27 | 20 | 41.5 | 10 | 17 | 19.5 | 24 | 30 |
| 3/4" | 20x27 | 1" | 26x34 | 20 | 41.5 | 12.5 | 17 | 19.5 | 24 | 37 |
| 1" | 26x34 | 1"1/4 | 33x42 | 25 | 44.5 | 13.5 | 20 | 19.5 | 30 | 46 |
| 1"1/4 | 33x42 | 1"1/2 | 40x49 | 33 | 56 | 16 | 23 | 27 | 38 | 53 |
| 1"1/2 | 40x49 | 2" | 50x60 | 40 | 56 | 16.5 | 23 | 27 | 45 | 65 |
| 2" | 50x60 | 2"1/2 | 66x76 | 50 | 60 | 18 | 27 | 27 | 56 | 81 |
Combinazioni di misure disponibili
Questo semiraccordo unione consente il passaggio da un diametro all'altro. La tabella seguente indica le combinazioni disponibili.
| Ingresso | Uscita | Notazione (mm) |
|---|---|---|
| 3/4'' | 1/2'' | 20x27 > 15x21 |
| 3/4'' | 3/4'' | 20x27 > 20x27 |
| 1'' | 3/4'' | 26x34 > 20x27 |
| 1''1/4 | 1'' | 33x42 > 26x34 |
| 1''1/2 | 1''1/4 | 40x49 > 33x42 |
| 2'' | 1''1/2 | 50x60 > 40x49 |
| 2''1/2 | 2'' | 66x76 > 50x60 |

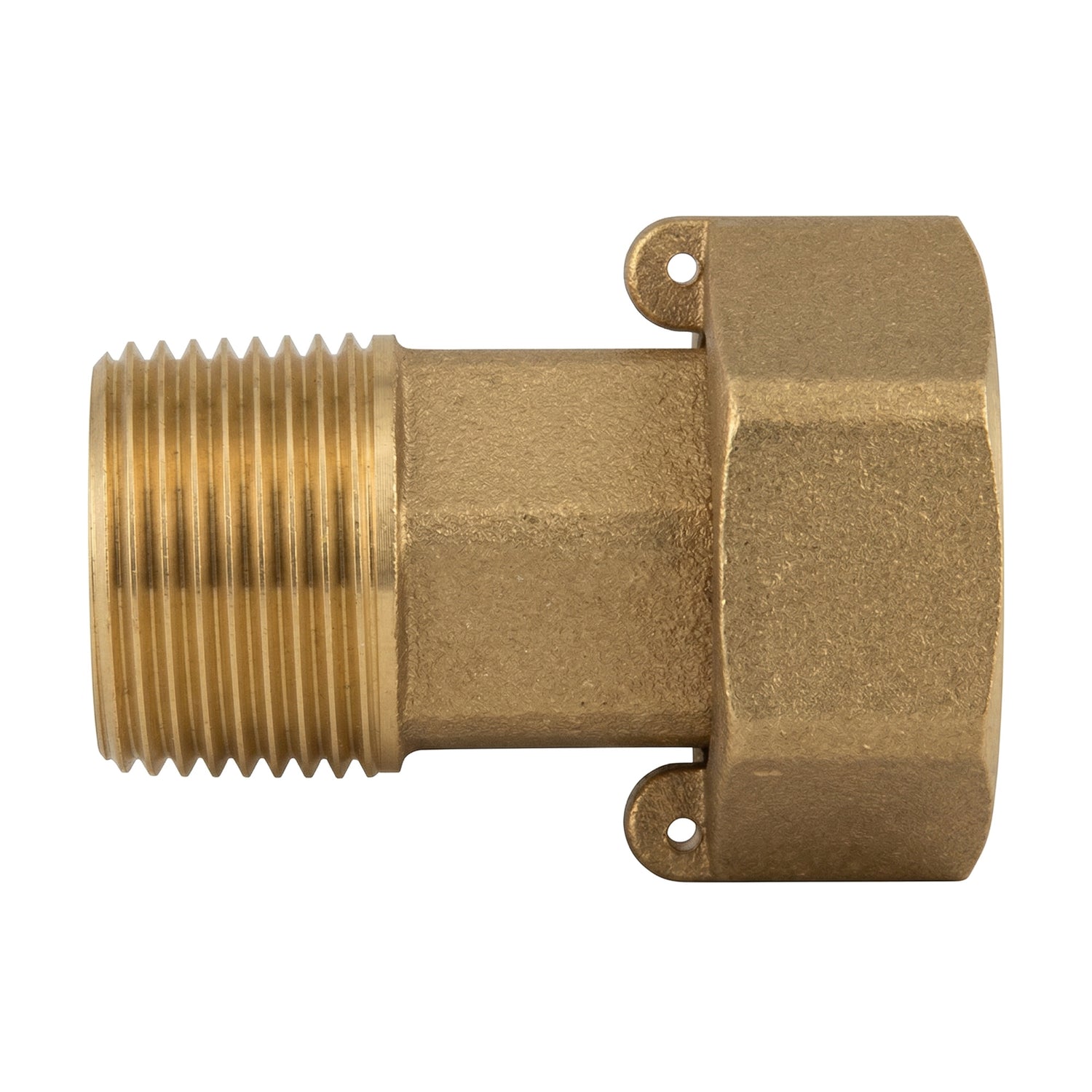

L'aspetto del pezzo può variare a seconda del lotto in magazzino (vedi foto). Contattateci per conferma.
