Chiudere un anello idraulico filettato: nippli D/S, manicotti D/S o raccordi a tre pezzi
State montando un telaio da letto, una cornice di specchio o un graticcio in tubi filettati e il quarto raccordo non si serra più. Non è un difetto, né un problema di filettatura: è la geometria di un circuito chiuso che blocca il serraggio. L'idraulica filettata offre quattro soluzioni. Questa guida le illustra — il loro principio meccanico, quando utilizzarle e l'elenco esaustivo delle referenze disponibili da Home Invasion in ghisa malleabile nera, ghisa zincata e ottone.
Perché un telaio chiuso blocca il serraggio
Immaginate quattro tubi e quattro gomiti assemblati a rettangolo, come il telaio di uno specchio, di un letto, di un graticcio o di un parapetto. Avvitate il primo gomito, il secondo, il terzo: tutto si serra normalmente. Al quarto, nulla avanza più.
La ragione è meccanica. Tutti i raccordi filettati standard — gomito, ti, manicotto, nipplo, flangia — hanno una filettatura destra. Si avvitano ruotando in senso orario. È la convenzione universale dell'idraulica: salvo rarissime eccezioni (i pezzi D/S di cui parleremo), tutto ciò che si trova a magazzino standard è a filettatura destra.
Per rendere i montaggi leggibili, si indicano con DD (Doppia Destra) i pezzi standard con due filettature destre — è il default di tutto il catalogo idraulico: nipplo uguale, manicotto, gomito, ti, ecc. E con D/S (Destra/Sinistra) i pezzi speciali con una filettatura destra da un lato e una sinistra dall'altro. Il pezzo D/S è la chiave che sblocca l'anello; i pezzi DD sono i supporti standard che lo incorniciano.
Su un circuito aperto (una mensola, un portabici, un attaccapanni che termina in un vicolo cieco) nessun problema: il tubo ruota liberamente, si serra l'estremità, ci si ferma. Su un circuito chiuso, il tubo è bloccato tra due raccordi già in posizione. Ruotare quel tubo nel senso del serraggio da un lato significa ruotarlo nel senso dello svitamento dall'altro. I due movimenti si annullano.
Questo blocco riguarda tutti i progetti ad anello: il telaio perimetrale di un tavolino, il telaio rettangolare di una mensola a parete, una cornice di specchio, un graticcio per piante o l'ultima maglia di un parapetto. L'idraulica filettata propone quattro montaggi per risolvere il problema.
| Montaggio | Pezzo centrale | Estremità dell'insieme | Tubo speciale necessario? |
|---|---|---|---|
| 1 — Tubo + manicotto D/S + tubo a filettatura sinistra | Manicotto D/S | Secondo i tubi (tipicamente maschio destra) | Sì (su ordinazione) |
| 2 — Nipplo DD + manicotto D/S + nipplo D/S | Manicotto D/S serrato a chiave | 2 maschi destra | No |
| 3 — Manicotto DD + nipplo D/S + manicotto D/S | Nipplo D/S serrato a chiave | 2 femmine destra | No |
| 4 — Raccordo a tre pezzi | Ghiera girevole in 3 pezzi | Maschio/Femmina o Femmina/Femmina secondo la variante | No |
I primi tre si basano sullo stesso principio: una filettatura sinistra integrata in qualche punto della catena, che inverte il senso di serraggio da un lato. Il quarto non utilizza filettature inverse e funziona con un altro meccanismo — una ghiera girevole indipendente.
Concretamente, ecco il meccanismo del Montaggio 3 (manicotto DD + nipplo D/S + manicotto D/S) in due tempi:
Montaggio 1 — Tubo + manicotto D/S + tubo a filettatura sinistra
Come funziona
Il montaggio più minimalista consiste nell'intercalare un manicotto D/S tra due sezioni di tubo, di cui una è stata filettata appositamente a sinistra da un lato.
M-R = maschio destra • F-R = femmina destra • M-L = maschio sinistra • F-L = femmina sinistra
Il tubo standard (maschio destra alle due estremità) si avvita nella femmina destra del manicotto. Il tubo speciale (un'estremità a filettatura sinistra, l'altra a filettatura destra standard per integrarsi nel resto del circuito) si avvita tramite la sua M-L nella F-L del manicotto. Quando si ruota il manicotto centrale, le sue due filettature trascinano simultaneamente i due tubi verso di sé: l'anello si chiude.
Quando utilizzarlo
Per i progetti esteticamente puliti dove si vuole evitare la "nodosità" voluminosa di un raccordo a tre pezzi e la tripla presenza nipplo + manicotto + nipplo. Visivamente, si vede solo un manicotto tra due tubi — la giunzione si fonde nella silhouette del circuito.
Il vincolo
Il tubo a filettatura sinistra non esiste a magazzino standard. Deve essere fabbricato su ordinazione: filettatura sinistra realizzata da un'officina idraulica o da un fornitore specializzato, da indicare esplicitamente all'ordine. Tutti gli altri raccordi del circuito (gomiti, ti, flange, nippli standard) restano a filettatura destra.
Nel catalogo Home Invasion
I due manicotti D/S del catalogo (utilizzati come pezzo centrale del montaggio 1).
| Referenza | Materiale | Misure |
|---|---|---|
| Manicotto D/S in ghisa malleabile nera | Ghisa malleabile nera (EN 10242) | 3/8" → 3" (9 misure) |
| Manicotto D/S zincato | Acciaio zincato | 3/8" → 4" (10 misure, fino a DN100) |
I raccordi in ghisa malleabile nera HI coprono la decorazione e l'idraulica tecnica non sanitaria. I raccordi zincati aggiungono la resistenza alla corrosione in acqua fredda od officina. Nessun manicotto D/S in ottone a catalogo: gli usi sanitari si gestiscono con il raccordo a tre pezzi (montaggio 4).
Montaggio 2 — Nipplo DD + manicotto D/S + nipplo D/S (estremità maschio)
Come funziona
Quando l'anello si chiude tra due raccordi femmina fissi — per esempio due gomiti femmina — il montaggio 2 evita il tubo su ordinazione. Si inserisce un assemblaggio in tre pezzi che si presenta con due maschi destra alle estremità: un nipplo DD a sinistra, un nipplo D/S a destra, un manicotto D/S in mezzo.
Estremità esterne in M-R, che si avvitano nelle femmine fisse dell'anello. Si serra il manicotto D/S centrale a chiave.
I due nippli vengono prima avvitati a mano nelle femmine fisse dell'anello: a sinistra, un nipplo DD (due filettature destre, lo standard del catalogo); a destra, un nipplo D/S. Il manicotto D/S si posiziona poi tra i due. Quando lo si attacca a chiave ruotando in un dato senso, le sue F-R e F-L trascinano simultaneamente i due nippli verso di sé: la giunzione si serra senza far ruotare i tubi collegati.
Quando utilizzarlo
L'anello termina tra due profili femmina fissi — tipicamente tra due gomiti F/F in ghisa malleabile nera, tra due femmine di una collezione raccordi in ghisa malleabile nera, o tra due femmine zincate. È il montaggio più versatile quando si costruisce con gomiti femmina, che sono lo standard decorativo.
Nel catalogo Home Invasion
Il manicotto D/S centrale è quello presentato sopra (ghisa malleabile nera o zincato). Il nipplo DD a sinistra e il nipplo D/S a destra si scelgono nella griglia sottostante, secondo il materiale del circuito.
I pezzi del montaggio 2: nipplo DD (a sinistra) + manicotto D/S centrale (già visto sopra) + nipplo D/S (a destra).
| Referenza | Materiale | Misure |
|---|---|---|
| Nipplo D/S in ghisa malleabile nera | Ghisa malleabile nera (EN 10242) | 3/8" → 2" (7 misure: 3/8", 1/2", 3/4", 1", 1"1/4, 1"1/2, 2") |
| Nipplo D/S zincato | Acciaio zincato | 1/4" → 2" (8 misure: 1/4", 3/8", 1/2", 3/4", 1", 1"1/4, 1"1/2, 2") |
Montaggio 3 — Manicotto DD + nipplo D/S + manicotto D/S (estremità femmina)
Come funziona
Il montaggio 3 è lo specchio del precedente. Quando l'anello si chiude tra due maschi fissi — due tubi filettati, due nippli DD già in posizione — si inverte la logica: l'assemblaggio si presenta con due femmine destra alle estremità, ed è un nipplo D/S a svolgere il ruolo di pezzo di serraggio centrale.
Estremità esterne in F-R, che ricevono i maschi fissi dell'anello. Si serra il nipplo D/S centrale a chiave.
I due manicotti (uno DD a sinistra, uno D/S a destra) vengono prima avvitati a mano sui maschi fissi dell'anello. Il nipplo D/S si posiziona poi tra i due. Quando si ruota il pezzo centrale a chiave, le sue M-R e M-L trascinano simultaneamente i due manicotti l'uno verso l'altro: la giunzione si serra senza far ruotare i tubi collegati.
Quando utilizzarlo
L'anello termina tra due profili maschio — tipicamente un telaio costruito in tubi filettati (maschi alle due estremità per default), un assemblaggio che si chiude tra due nippli DD in ghisa malleabile nera già fissi, o tra due maschi zincati. È il montaggio degli assemblaggi "a tubi nudi" senza gomiti femmina alle giunzioni.
Nel catalogo Home Invasion
Il nipplo D/S centrale e il manicotto D/S di destra sono le referenze già viste nei montaggi 1 e 2: nipplo D/S in ghisa malleabile nera o zincato per il pezzo centrale, manicotto D/S in ghisa malleabile nera o zincato per il pezzo di destra. Il manicotto DD a sinistra si trova qui sotto, in ghisa malleabile nera o zincato. Per le conversioni DN / mm / pollici tra le misure citate, si veda la guida ai diametri.
Il manicotto DD a sinistra del montaggio 3. Il nipplo D/S centrale e il manicotto D/S di destra sono gli stessi dei montaggi 1 e 2.
Montaggio 4 — Il raccordo a tre pezzi
Anatomia di un raccordo a tre pezzi
Il raccordo a tre pezzi (o raccordo a bocchettone) si distingue dai tre precedenti per una meccanica differente: non utilizza filettature inverse. È un pezzo composto da tre elementi — un corpo maschio, un corpo femmina e una ghiera centrale — la cui ghiera si serra indipendentemente dalle filettature.
Ciascuno dei due corpi si avvita separatamente sul tubo o sul raccordo a cui è destinato. Una volta in posizione, si avvicinano i due corpi e si serra la ghiera centrale: la ghiera ruota senza trascinare i corpi che avvicina, quindi i tubi collegati restano immobili. È esattamente ciò che serve per chiudere un anello bloccato.
Tre sedi di tenuta, tre usi
Laddove nippli e manicotti D/S tengono grazie a canapa + PTFE sulla filettatura, il raccordo a tre pezzi si serra su una sede di tenuta integrata nel pezzo. Esistono tre famiglie.
- Sede conica metallo/metallo — un cono maschio si schiaccia contro un cono femmina, la tenuta si fa per contatto puro. Standard dei raccordi a tre pezzi in ghisa malleabile nera e zincato. Nessuna guarnizione da sostituire, ma la coppia di serraggio conta (vedi trappole).
Varianti nel catalogo HI
I raccordi a tre pezzi esistono in quattro materiali e diversi profili: dritti, a gomito 90° e nella gamma decorativa verniciata. Per la ghisa malleabile nera e la zincata, ecco le otto referenze da confrontare a colpo d'occhio.
Gli otto raccordi a tre pezzi in ghisa malleabile nera e zincati — dritti e a gomito 90°, profili F/F e M/F.
| Referenza | Profilo | Tenuta | Misure |
|---|---|---|---|
| Raccordo a tre pezzi F/F in ghisa malleabile nera | F/F dritto | Piana (Premium / Eco) | 3/8" → 4" |
| Raccordo a tre pezzi M/F in ghisa malleabile nera | M/F dritto | Conica metallo/metallo | 3/8" → 4" |
| Gomito-bocchettone F/F in ghisa malleabile nera | Gomito 90° F/F integrato | Conica | 3/8" → 2" |
| Gomito-bocchettone M/F in ghisa malleabile nera | Gomito 90° M/F integrato | Conica | 3/8" → 2" |
| Raccordo a tre pezzi F/F gamma verniciata | F/F, finitura verniciatura nera | Piana | Vedi scheda prodotto |
Il raccordo a tre pezzi F/F della gamma verniciata segue la convenzione HI gamma decorativa: diametro esterno 27 mm, ingaggio della filettatura 10 mm per lato indipendentemente dalla "misura" annunciata. Quote costanti pratiche per i calcoli decorativi. Verificare nella scheda prodotto prima di mescolare con l'idraulica reale, le cui quote variano con il diametro nominale.
| Referenza | Profilo | Tenuta | Misure |
|---|---|---|---|
| Raccordo a tre pezzi F/F zincato | F/F dritto | Piana | 3/8" → 4" |
| Raccordo a tre pezzi M/F zincato | M/F dritto | Conica metallo/metallo | 3/8" → 4" |
| Gomito-bocchettone F/F zincato | Gomito 90° F/F | Conica | 3/8" → 2" |
| Gomito-bocchettone M/F zincato | Gomito 90° M/F | Conica | 3/8" → 2" |
Applicazione tipica: chiudere un telaio con due raccordi a tre pezzi
Su un telaio rettangolare o quadrato completo, un'astuzia frequente consiste nel posizionare due raccordi a tre pezzi al centro di due lati paralleli. Ciascuno funziona come un'articolazione indipendente: si pre-assembla ciascun mezzo telaio, poi si serrano le due ghiere centrali a chiave. Nessun tubo ruota, il telaio si chiude in piano.
Scegliere il montaggio in base al progetto
Il montaggio giusto dipende da tre criteri: il profilo dei pezzi già in posizione nell'anello (maschi, femmine o tubi filettati nudi), il materiale del circuito e l'accesso che si deve mantenere alla giunzione.
| Progetto | Profilo dell'anello | Montaggio | Referenza centrale |
|---|---|---|---|
| Telaio da letto in ghisa malleabile nera chiuso a rettangolo | 2 gomiti femmina fissi | Montaggio 2 | Manicotto D/S in ghisa malleabile nera |

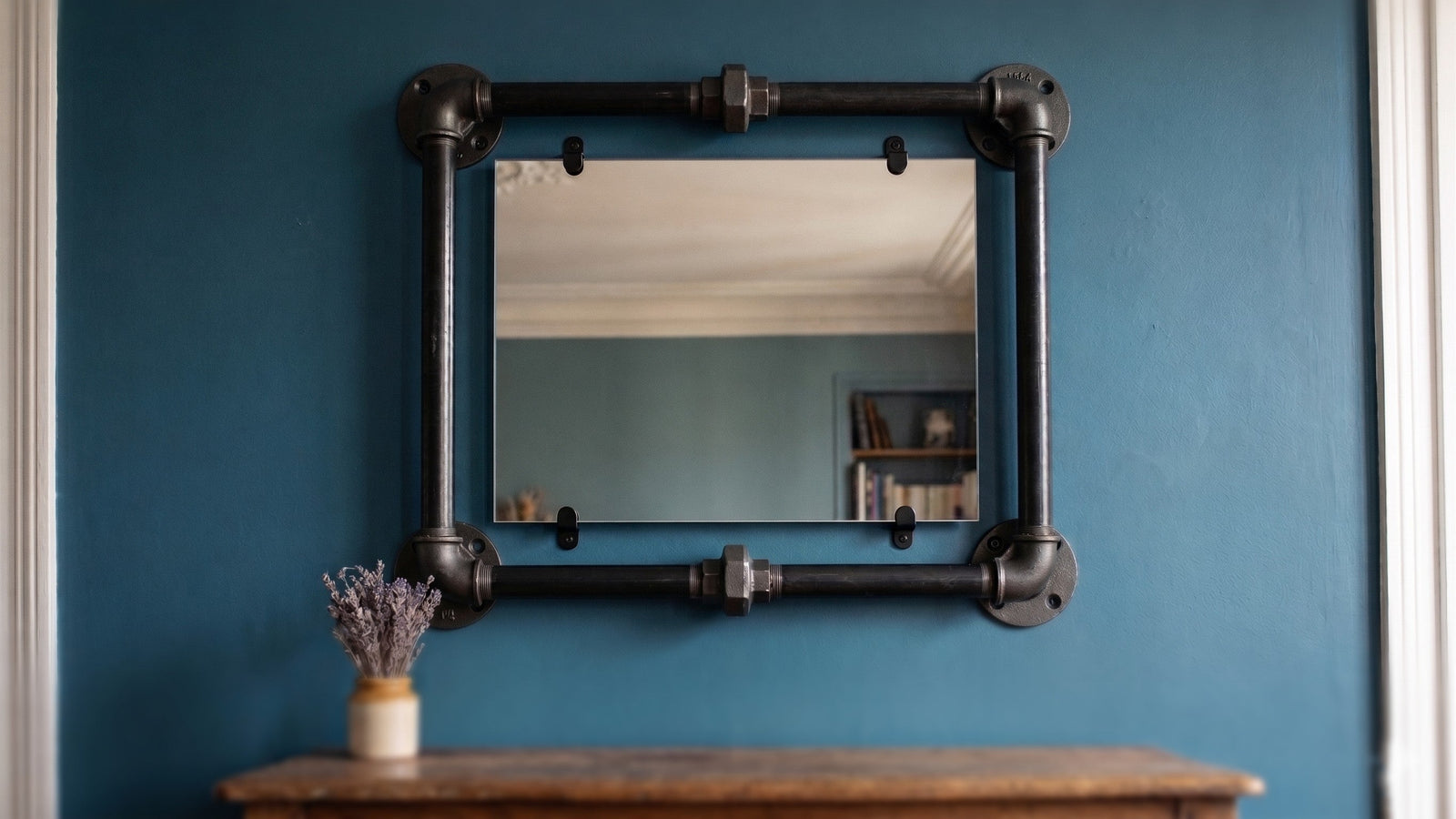

| Cornice di specchio rettangolare in tubi filettati | 2 maschi fissi (tubi) | Montaggio 3 | Nipplo D/S in ghisa malleabile nera |
| Graticcio per piante esteticamente pulito | 2 sezioni di tubo | Montaggio 1 (tubo speciale su ordinazione) | Manicotto D/S in ghisa malleabile nera |
| Panca industriale modulare in finitura verniciata | 2 femmine fisse | Montaggio 4 (gamma verniciata) | Raccordo a tre pezzi F/F deco verniciato |
| Telaio chiuso di un parapetto per scala | 2 maschi fissi (tubi) | Montaggio 3 (zincato) | Nipplo D/S zincato |
Per i progetti decorativi (telaio da letto, specchio, graticcio, panca), la ghisa malleabile nera o la gamma verniciata sono le opzioni di riferimento. Per l'idraulica tecnica da officina o in acqua fredda, si passa allo zincato. La guida materiali completa illustra la matrice usi × materiali.
Le trappole da evitare
Dimenticare che tutti i pezzi DD hanno filettature destre
È la fonte del problema. Gomiti, ti, manicotti DD, nippli DD, flange — tutto il catalogo idraulico corrente ha filettatura destra su entrambi i lati. Solo i D/S (nippli e manicotti) e i tubi su ordinazione a filettatura sinistra fanno eccezione. Su un anello chiuso bisogna quindi obbligatoriamente integrare un pezzo D/S nella catena, altrimenti nessun serraggio è possibile.
Stringere troppo un raccordo a tre pezzi conico
Una sede conica metallo/metallo tiene per deformazione controllata. Un colpo di chiave di troppo, e il cono si schiaccia oltre la sua zona elastica: la sede si deforma in modo definitivo e perde. Si serra a mano, poi un quarto di giro di chiave, non di più. La sede piana EPDM tollera meglio l'eccesso di serraggio perché la guarnizione assorbe il margine.
Usare un montaggio in ghisa o zincato per uso sanitario
La ghisa malleabile nera e l'acciaio zincato non sono adatti all'acqua potabile calda continua. Un montaggio 1, 2 o 3 in ghisa o zincato su un circuito di acqua calda sanitaria finisce per arrugginire. Per il sanitario, si passa al montaggio 4 in ottone — è l'unico materiale del catalogo HI omologato per questo uso.
Mescolare gamma verniciata e idraulica reale nello stesso anello
La gamma verniciata HI ha quote costanti (Ø 27 mm, ingaggio 10 mm) mentre i raccordi di idraulica reale hanno quote variabili in base al diametro nominale. Mescolarli nello stesso anello chiuso dà lunghezze impreviste e un telaio che non si chiude. Scegliere l'una o l'altra per l'intero progetto.
Dimenticare la tenuta sulle filettature D/S
I nippli e manicotti D/S si stagnano come un raccordo standard: canapa, pasta o nastro PTFE sulla filettatura, nel senso del serraggio. Il dettaglio è trattato nel tutorial avvitare raccordi filettati.
