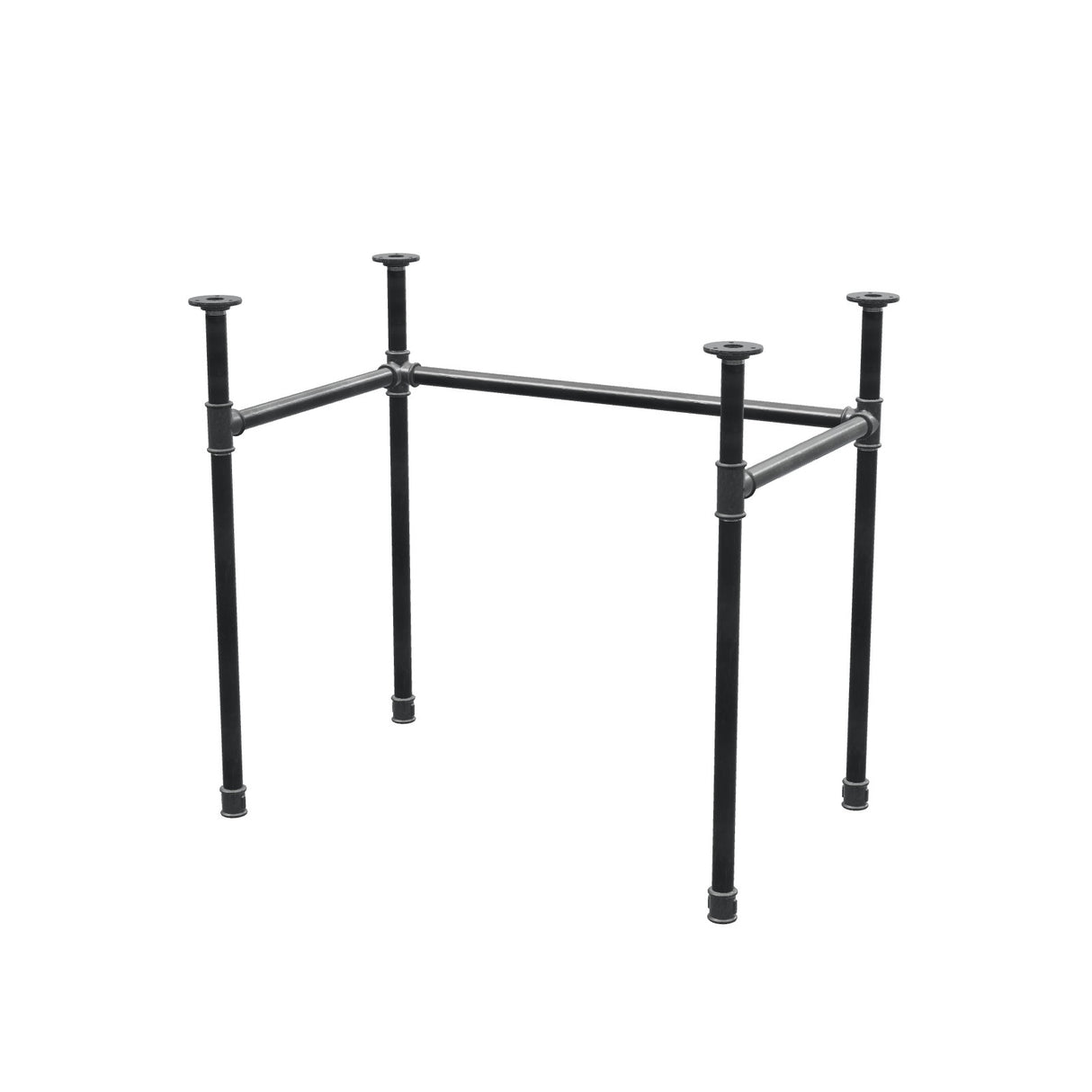

Base per scrivania a U, ghisa e acciaio verniciato Ø 27 mm

Una base disegnata per la scrivania, in tubo Ø 27 mm

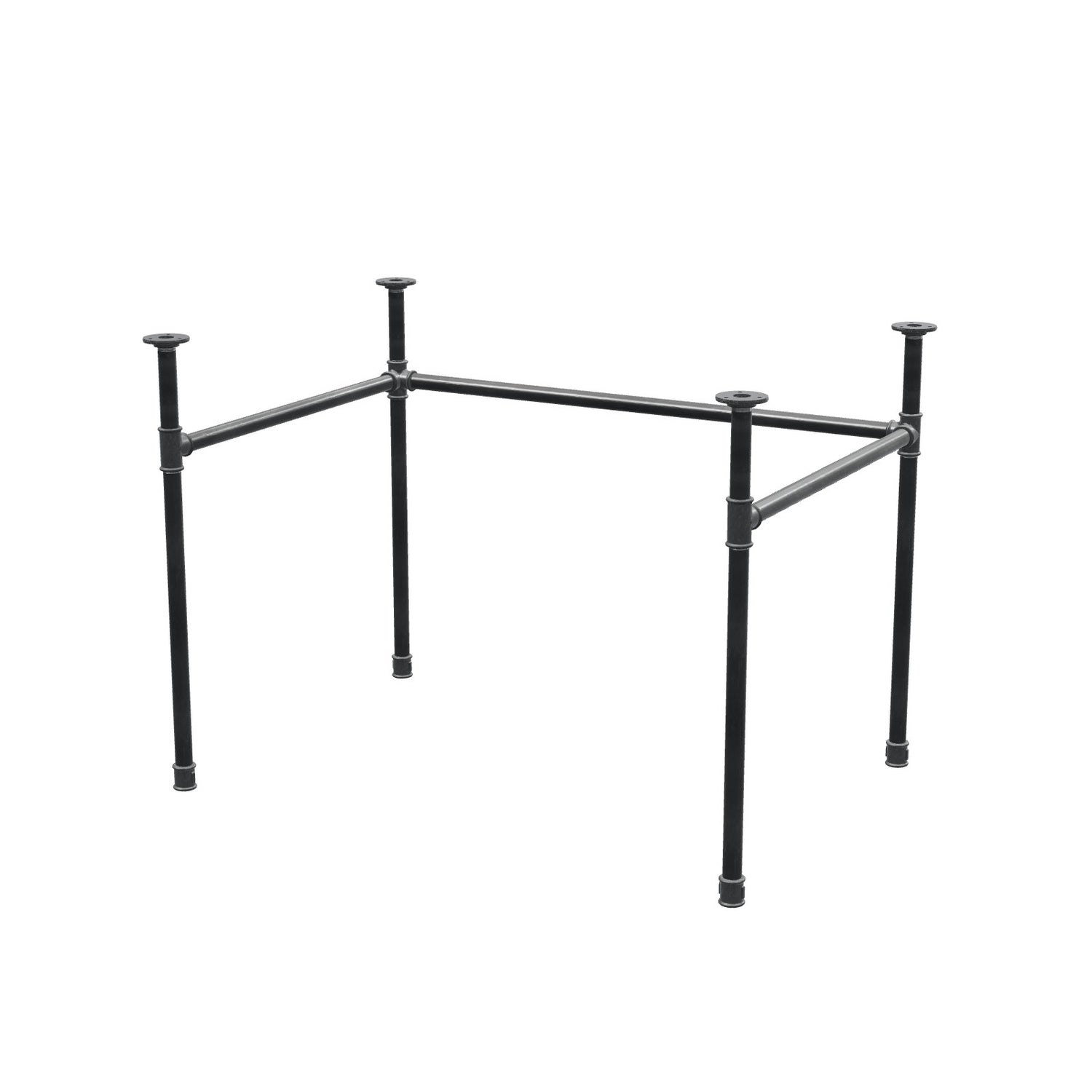

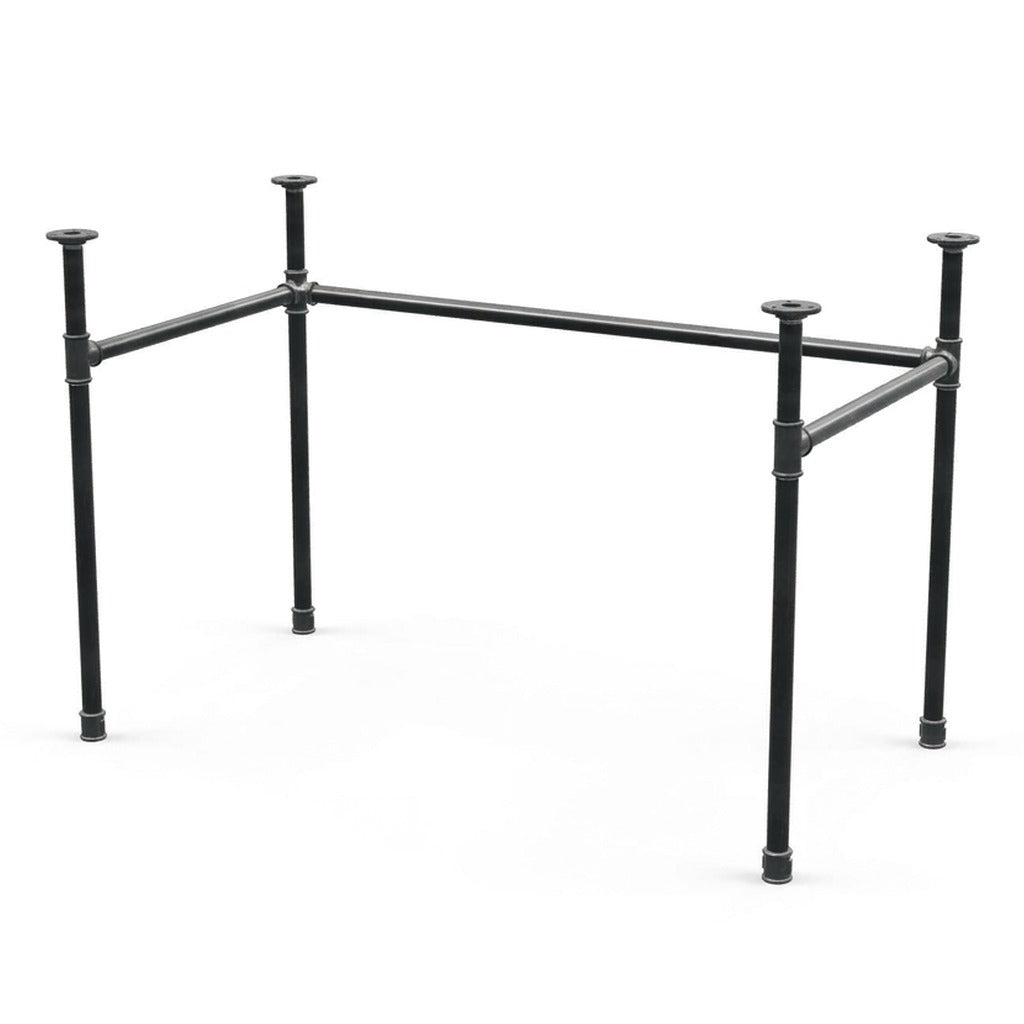

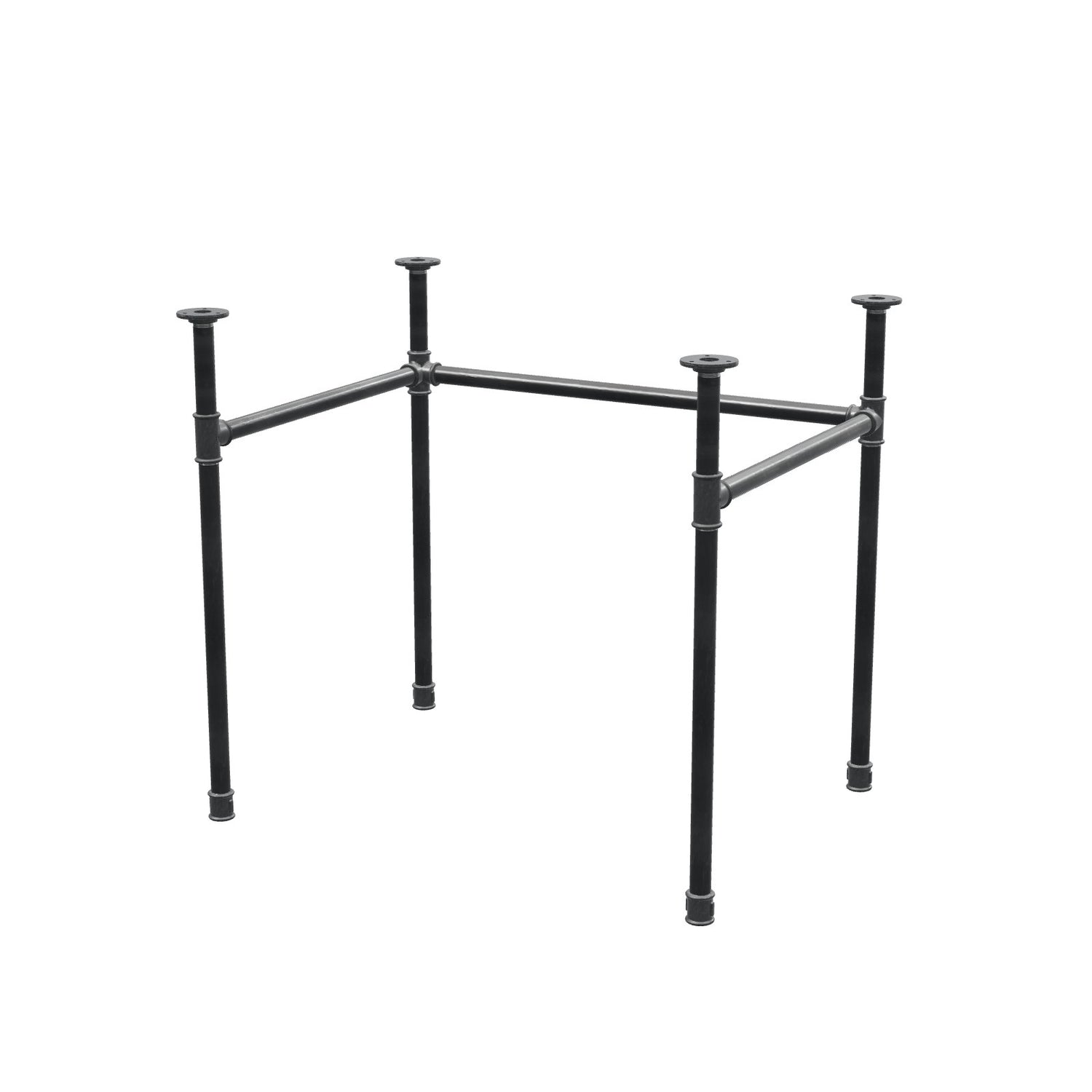

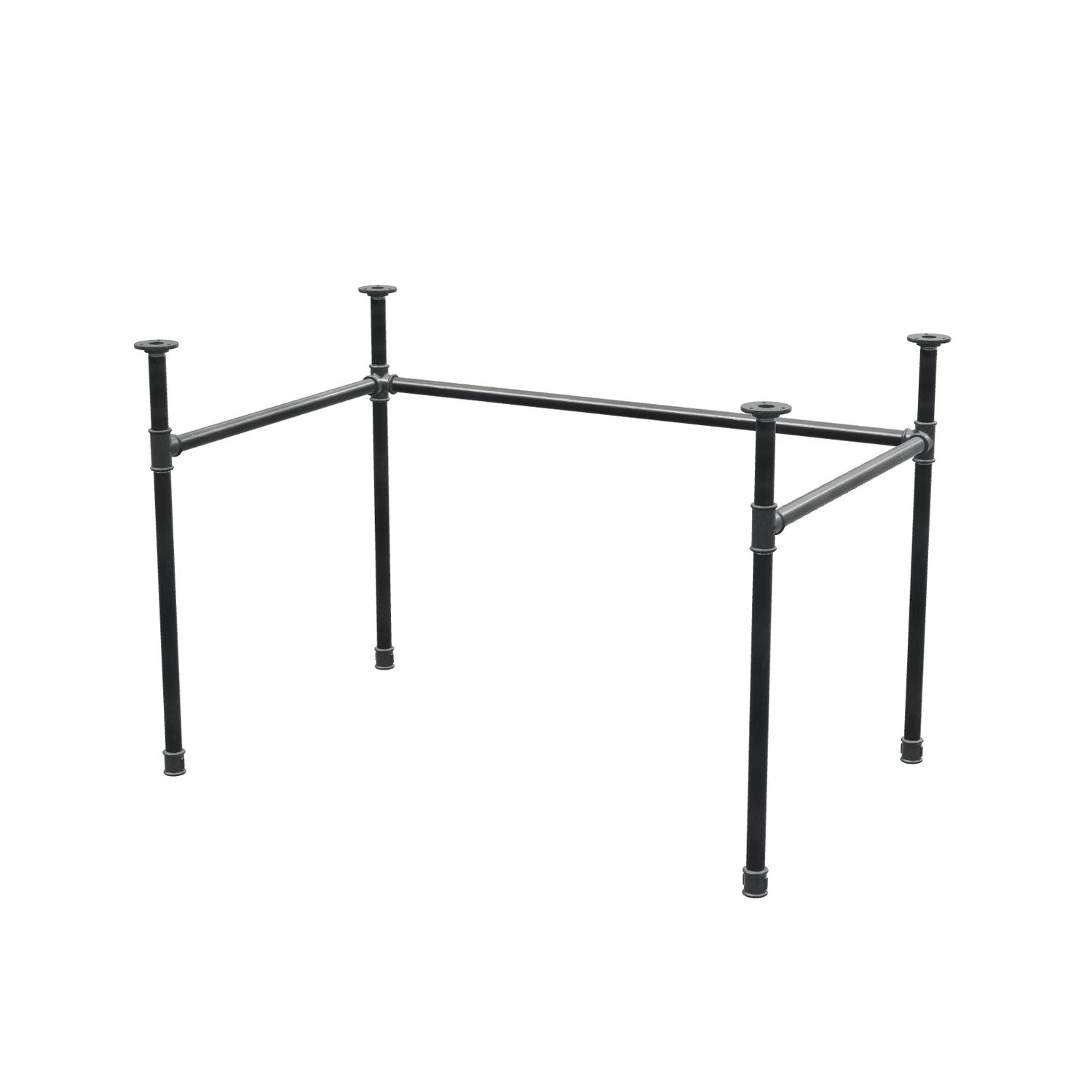

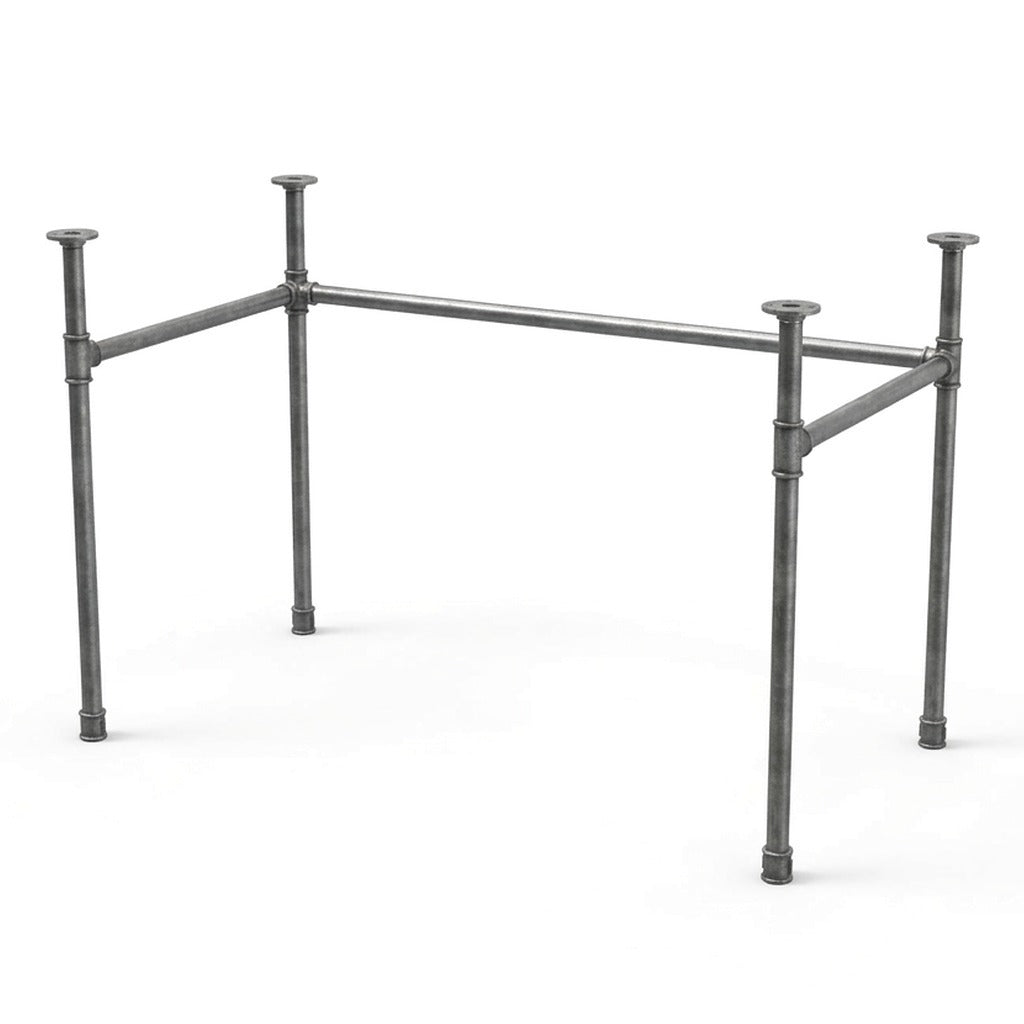

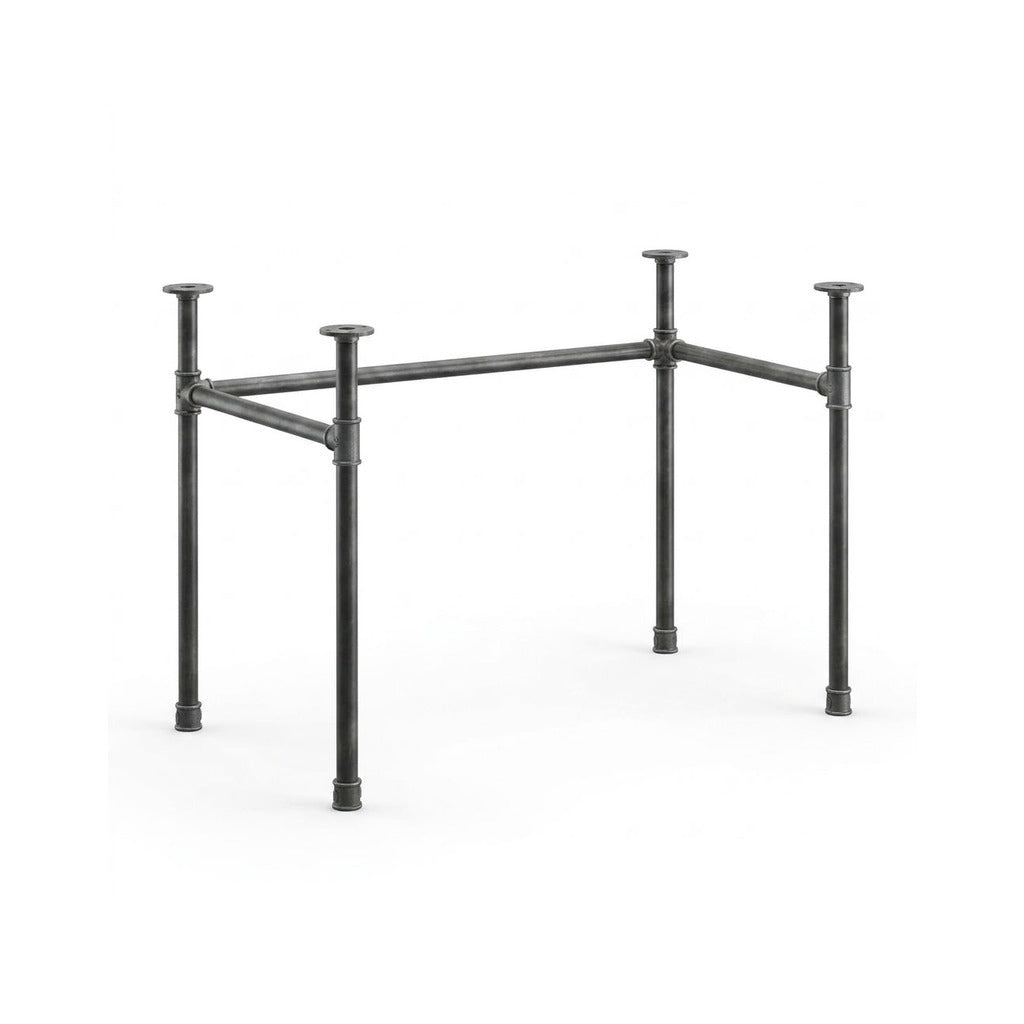

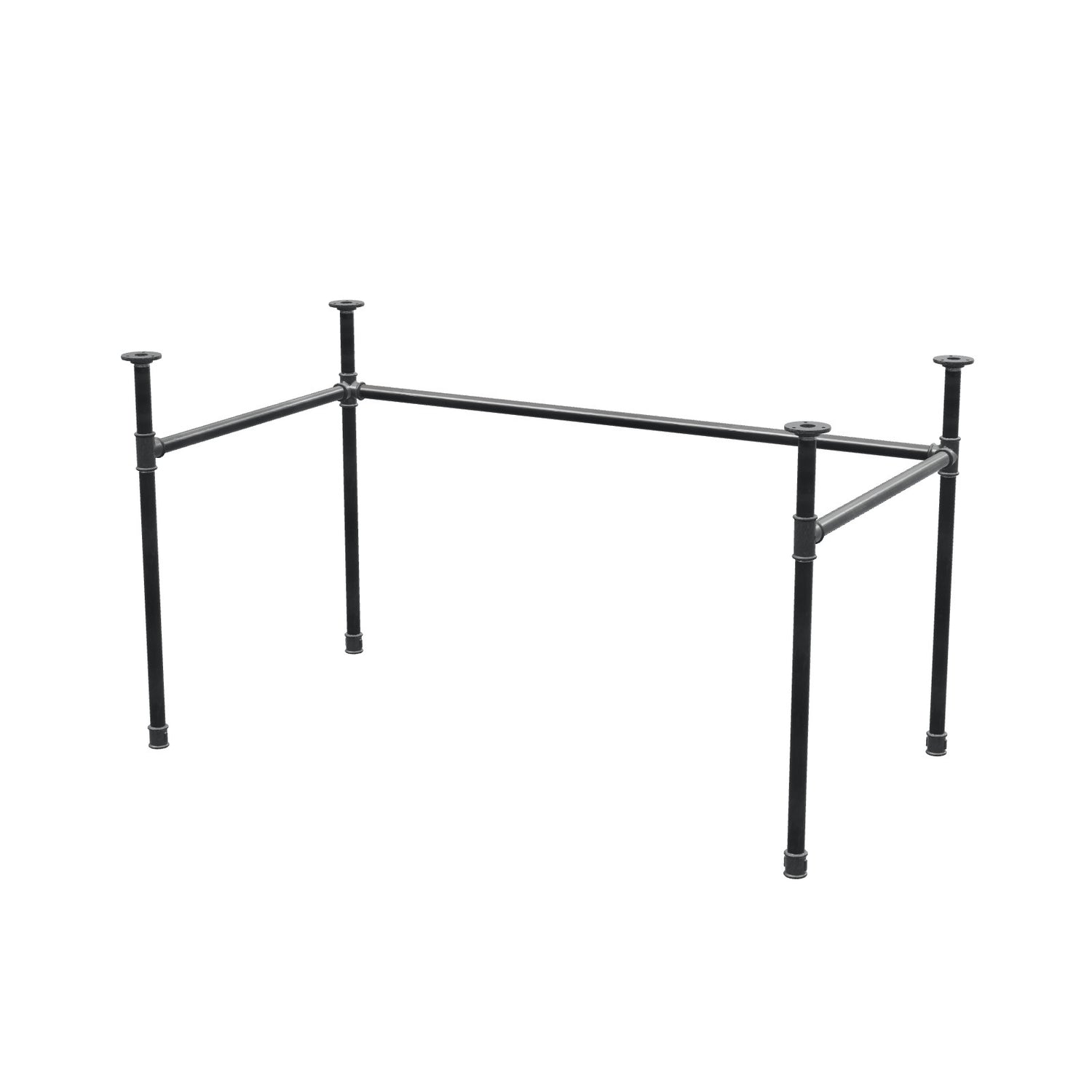

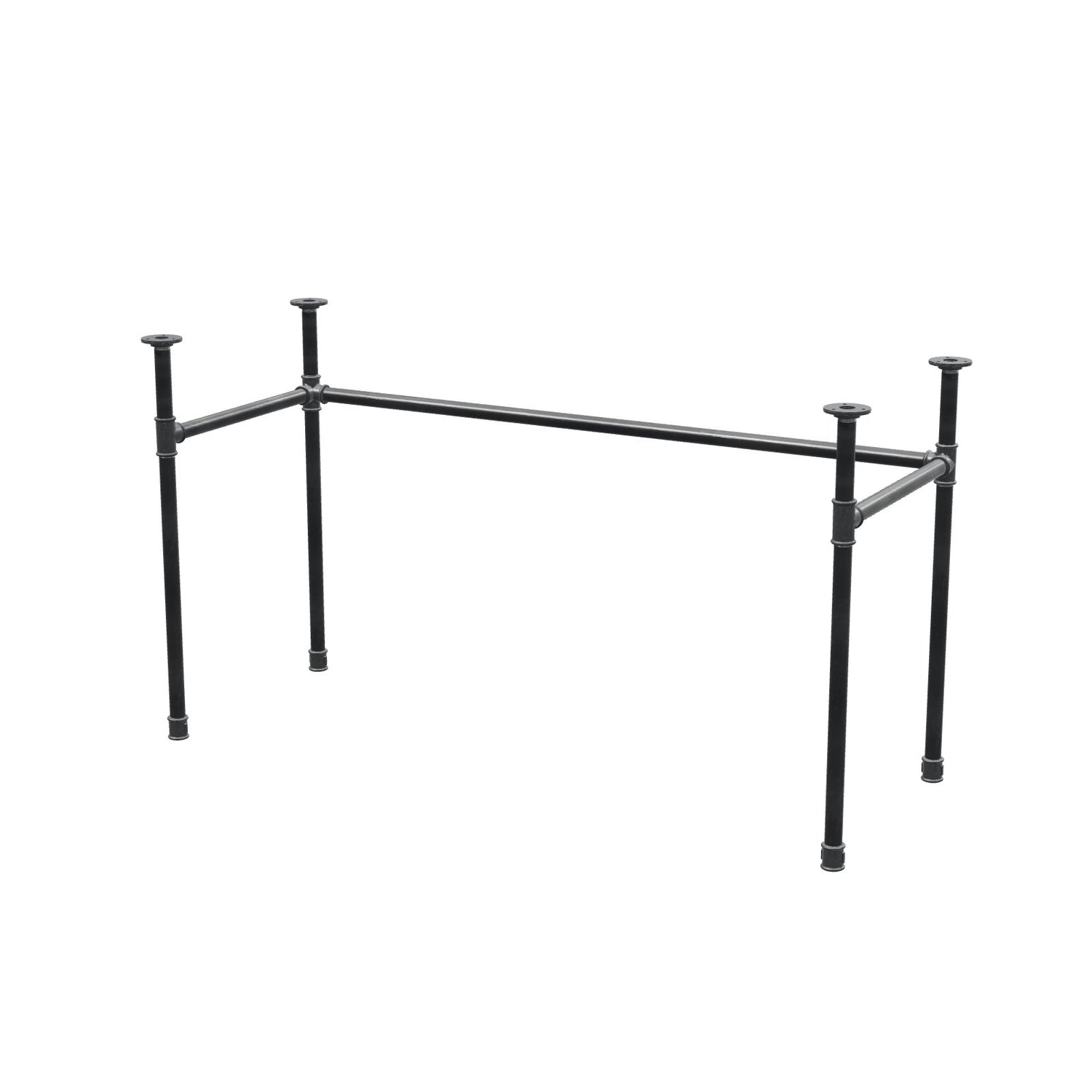

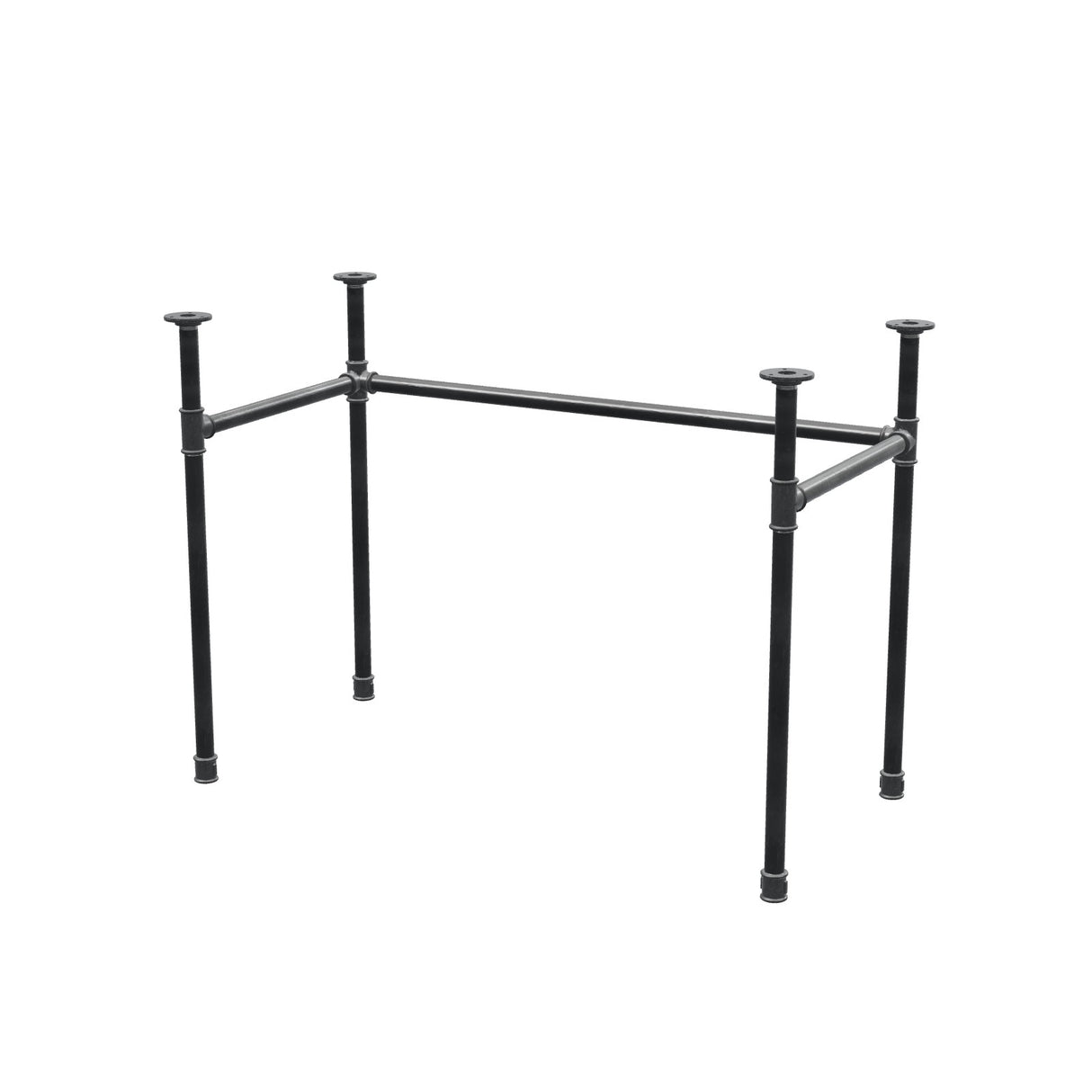

Quattro gambe agli angoli, due traverse laterali e una sola barra di collegamento, spostata dietro, appena sotto il piano. Questa struttura a U è l'unica della nostra gamma pensata prima di tutto per il lavoro da seduti: nulla passa davanti alle gambe, nulla resta a terra e la barra posteriore fa da guida per i cavi. Montata in tubo di acciaio nero da 3/4 di pollice (27 mm di diametro esterno) e raccordi in ghisa malleabile, porta il piano a 71,5 cm, cioè 74 cm una volta posato un piano da 25 mm: l'altezza di riferimento delle scrivanie. Quindici formati, dalla piccola scrivania di 81 × 51 cm al piano di 161 × 71 cm.

Piano non incluso. Questa base è venduta da sola: fissate il piano che preferite (legno, vetro, piano di lavoro).

Due raccordi a T, due distributori, nessuna saldatura

Le due gambe anteriori portano un raccordo a T; le due posteriori un distributore a quattro vie, il raccordo che riceve insieme la traversa laterale e la barra posteriore. Ogni gamba sale con un tubo lungo fino al raccordo, poi con un tubo corto fino alla flangia che fissa il piano; in basso, un manicotto con inserto in plastica protegge il pavimento. Tutto è avvitato a mano ad Annecy, niente è saldato e la base si smonta completamente.

Quale formato per quale scrivania?

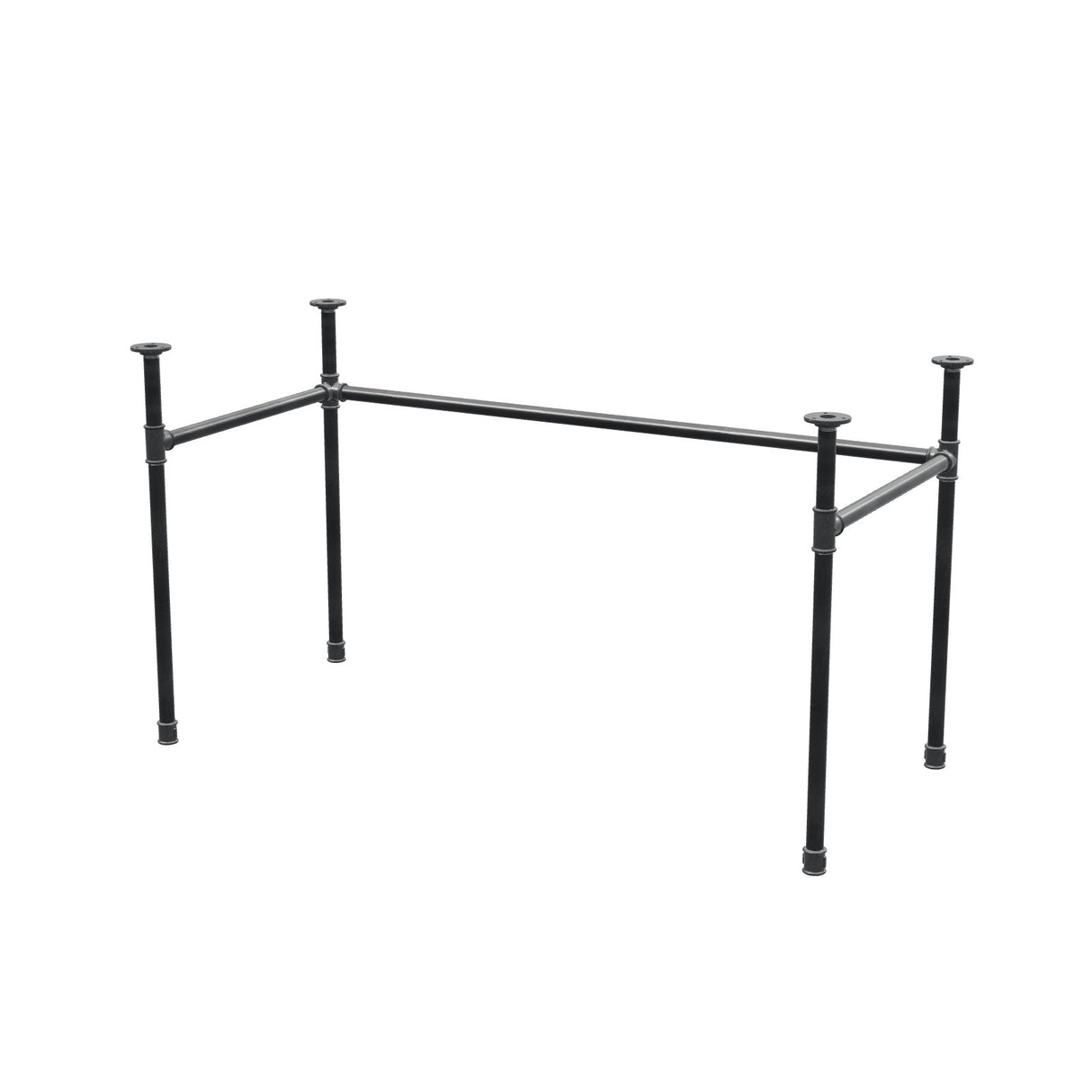

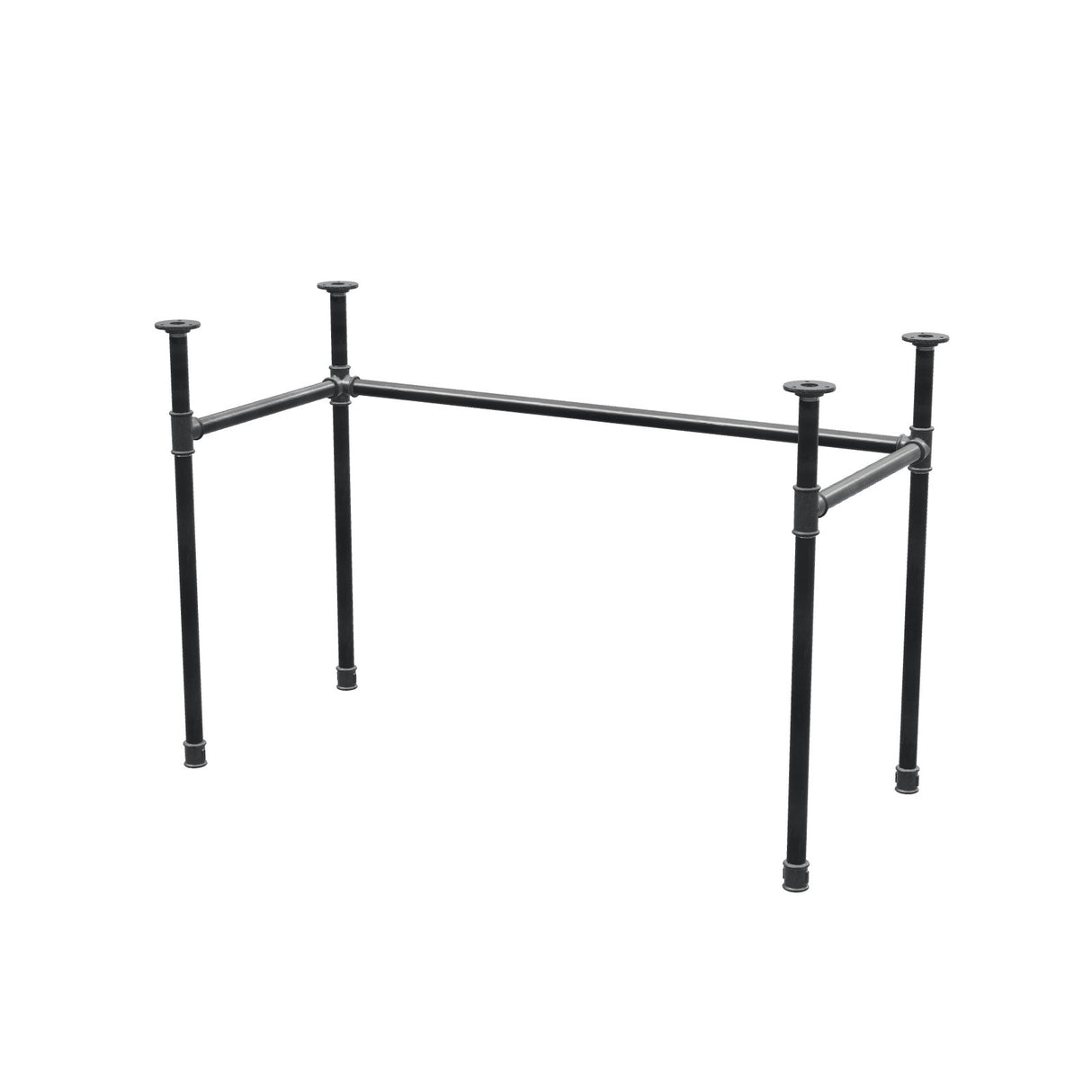

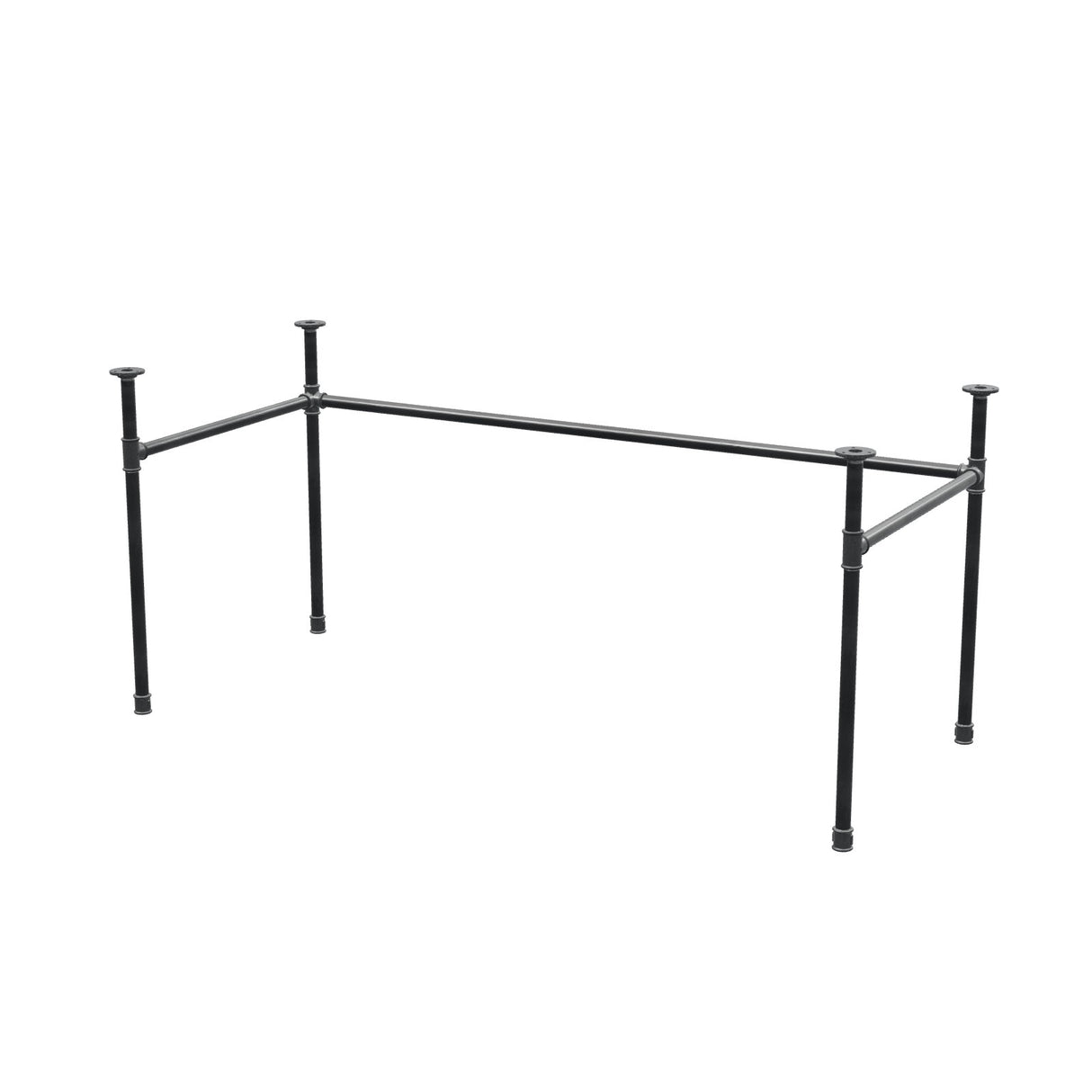

Il formato si sceglie in base al piano: contate 8-15 cm di sbalzo per lato in larghezza, 4-8 cm in profondità. Una base di 111 × 51 cm porta così la classica scrivania di 120 × 60 cm; la 131 × 61 cm un piano di 140 × 70; la 161 × 71 cm un piano di 180 × 80 per due schermi. Poiché le traverse laterali sono gli unici elementi sotto il piano, ci si siede ovunque tra le gambe.

L'altezza è unica: 71,5 cm per la sola base. Aggiungete lo spessore del vostro piano per ottenere l'altezza finale — 71,5 + 2,5 cm = 74 cm, 71,5 + 4 cm = 75,5 cm. La norma dei tavoli da lavoro per ufficio (EN 527-1) fissa il piano fisso a 74 cm, con 2 cm di tolleranza: un piano da 2 a 4 cm vi colloca esattamente in quella fascia.

La traversa è alta. Le due traverse laterali e la barra posteriore corrono a 54,4 cm dal pavimento, cioè 17,1 cm sotto il piano: nulla all'altezza dei piedi, l'aspirapolvere passa e la sedia scorre senza ostacoli. La barra posteriore, contro il muro, fa da guida per ciabatta e cavi.

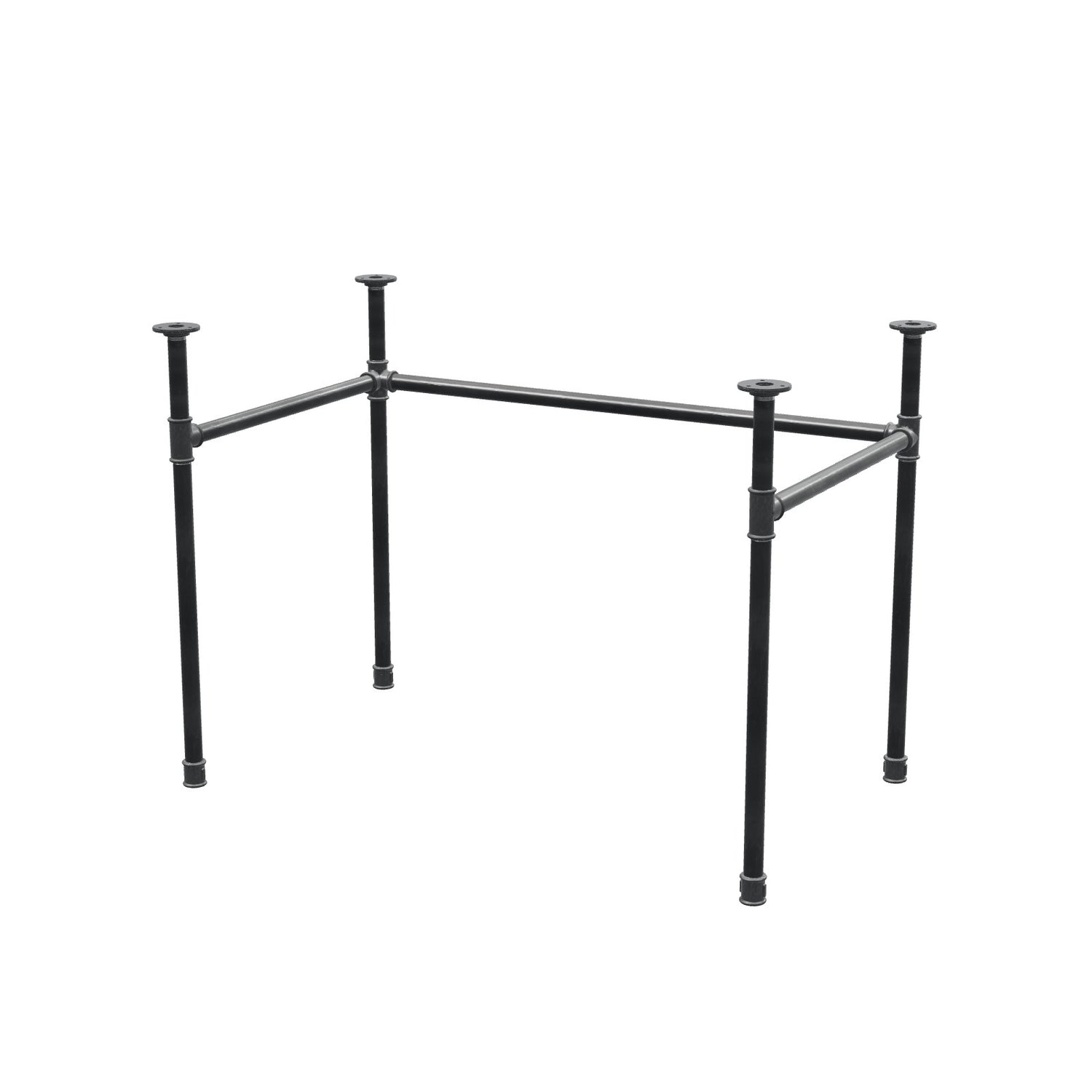

Lo spessore del piano dipende dalla luce tra le gambe. Fino al formato 101 × 71 cm basta un compensato da 18 mm; a partire dal 111 × 51 cm prevedete legno massello da 27 mm o equivalente. Questi valori corrispondono a una freccia inferiore a 1/300 della luce con un carico di 100 kg/m² — la tabella delle dimensioni dettaglia ogni formato.

Caratteristiche principali

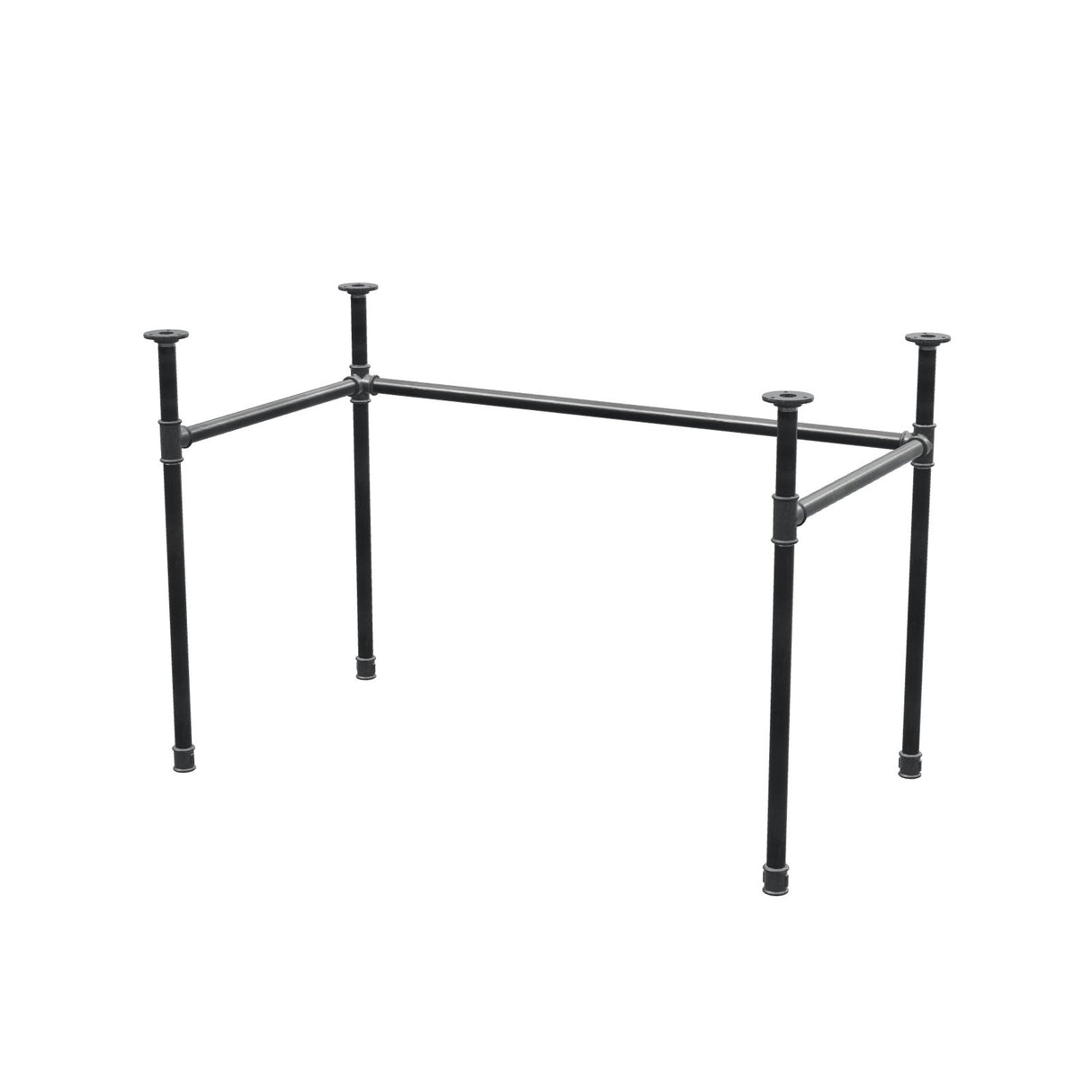

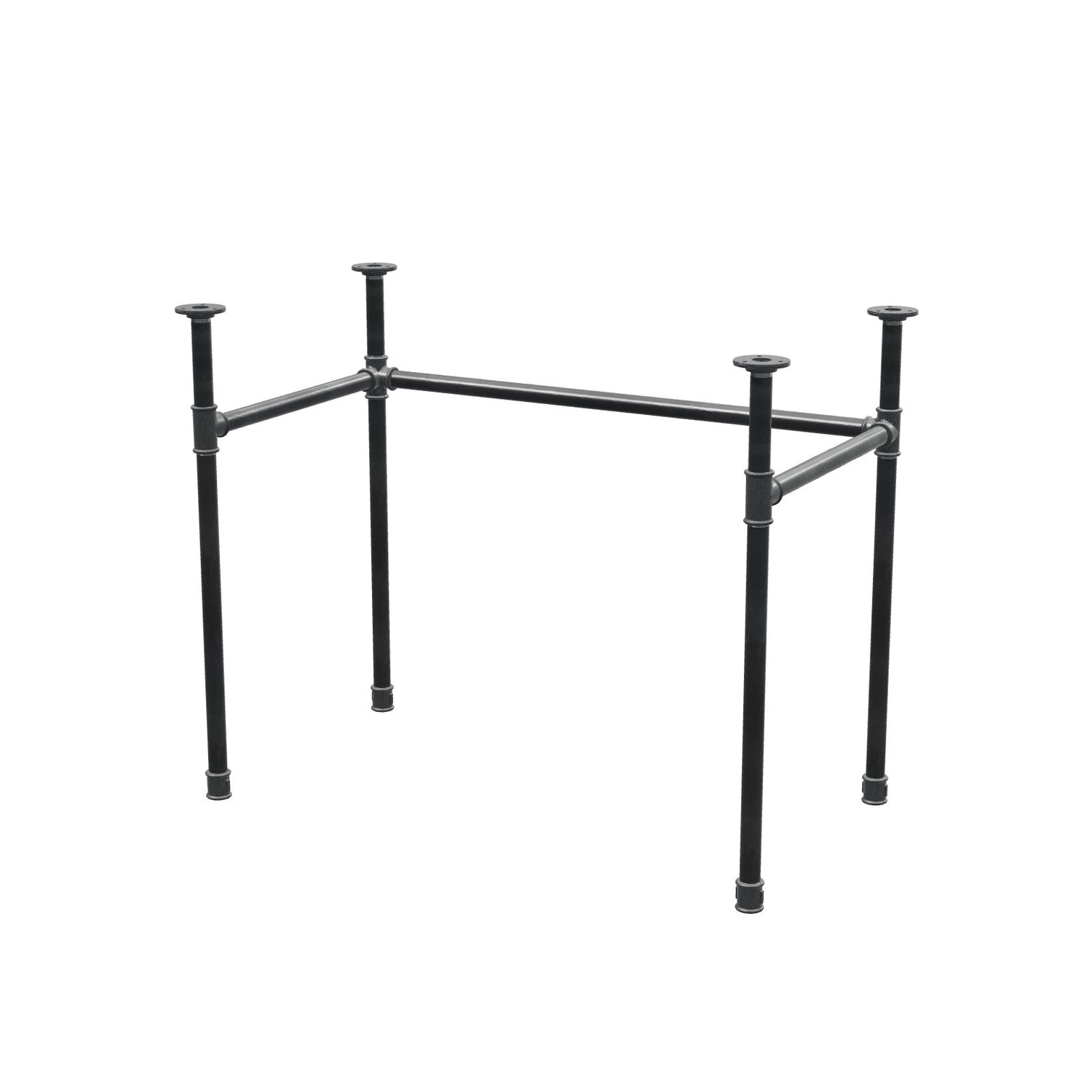

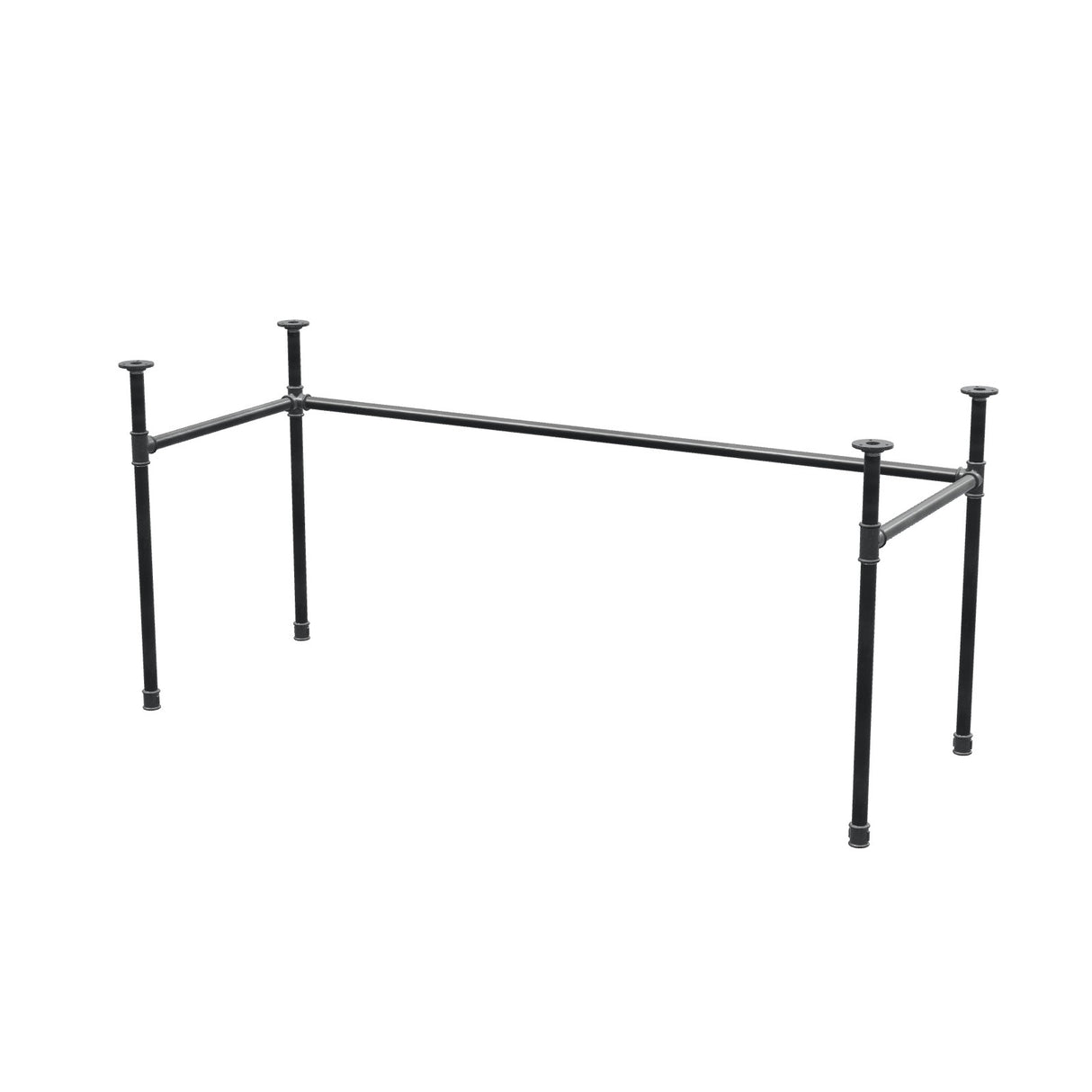

Disponibile in 15 versioni, da scegliere qui sopra: ingombro da 81 × 51 cm a 161 × 71 cm, altezza della base 71 cm.

La stessa base in altri diametri di tubo

Questa struttura da scrivania esiste in tre diametri di tubo: Ø 27 mm (questa pagina), Ø 34 mm e Ø 42 mm. Più il tubo è grosso, più la base è pesante, stabile e decisa; più è sottile, più la silhouette resta discreta. Per un tavolo da pranzo o una consolle, guardate piuttosto la base a H ad altezza tavolo.

Dettagli e particolarità

Il metallo è protetto da una vernice trasparente che ne conserva l'aspetto grezzo: pulizia con un panno morbido e asciutto, senza acqua né prodotti abrasivi. Solo per uso interno.

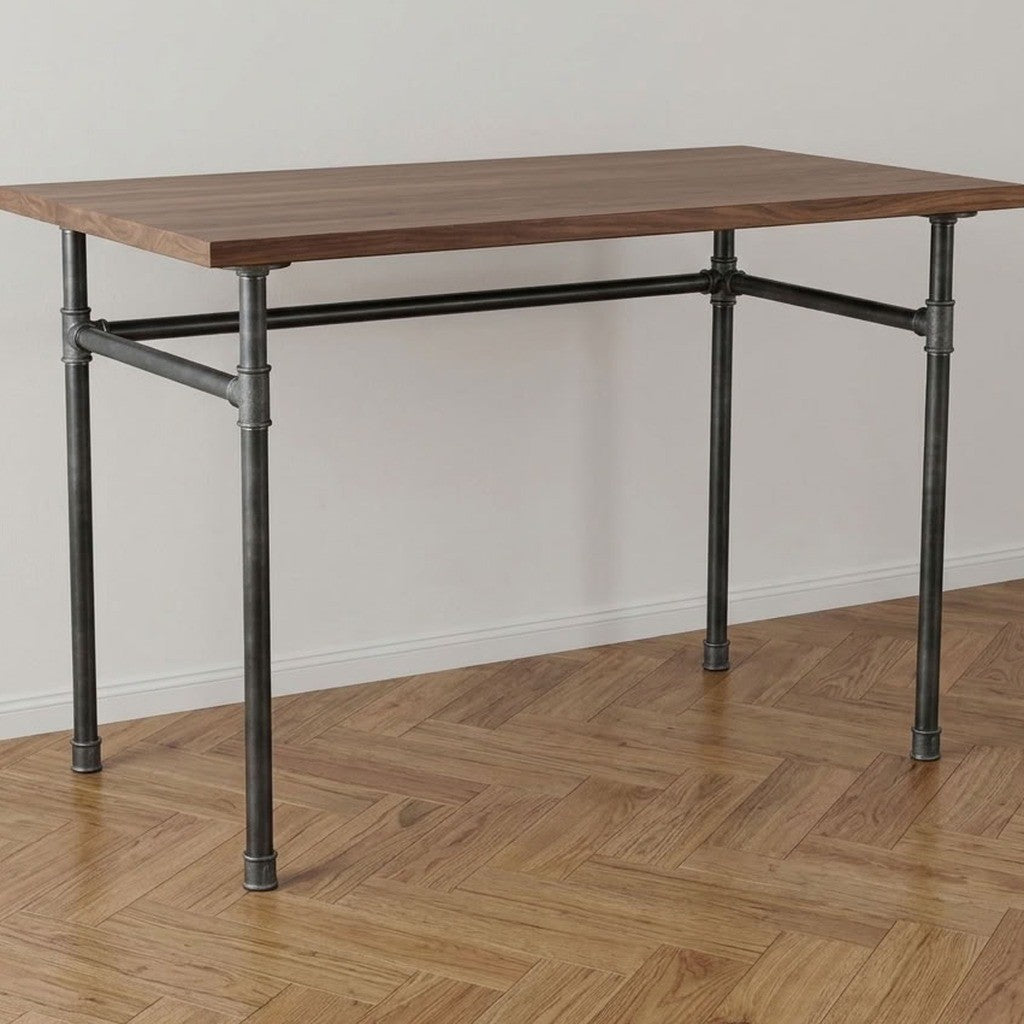

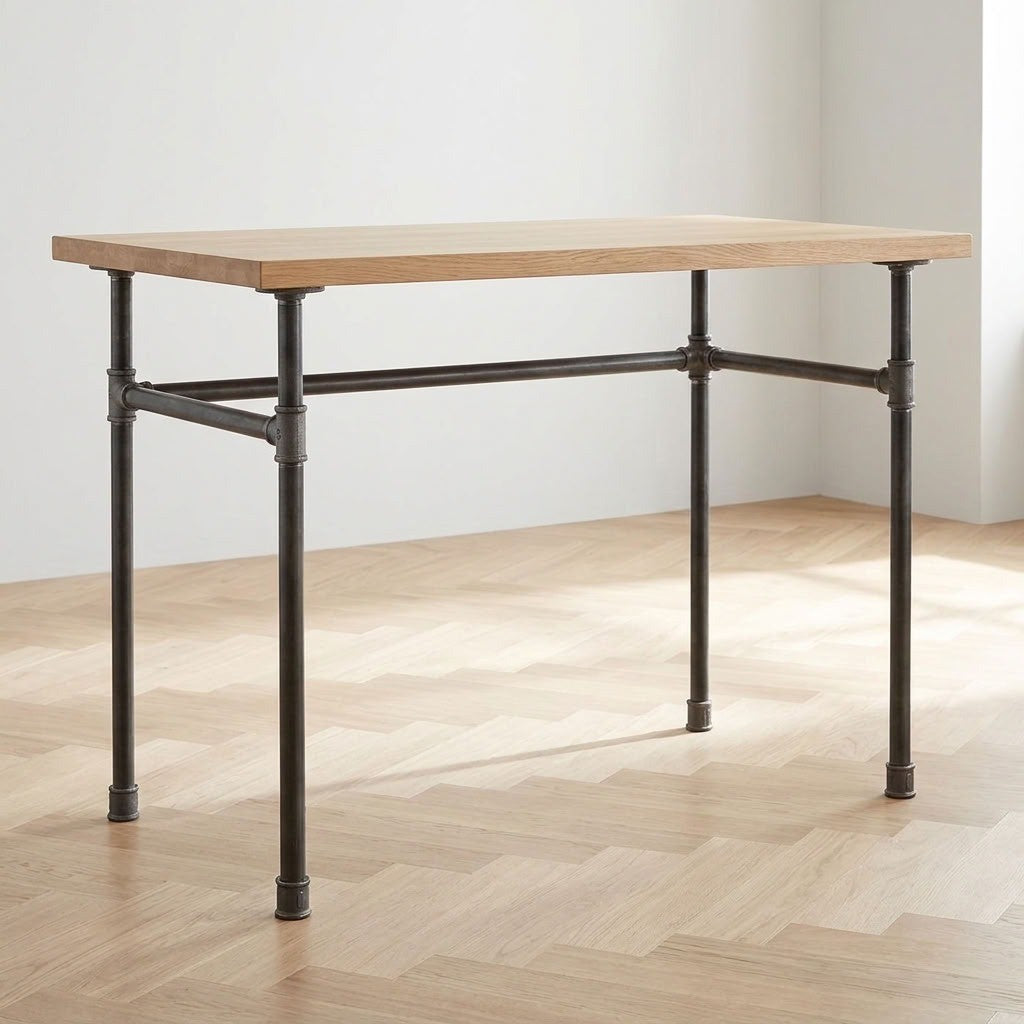

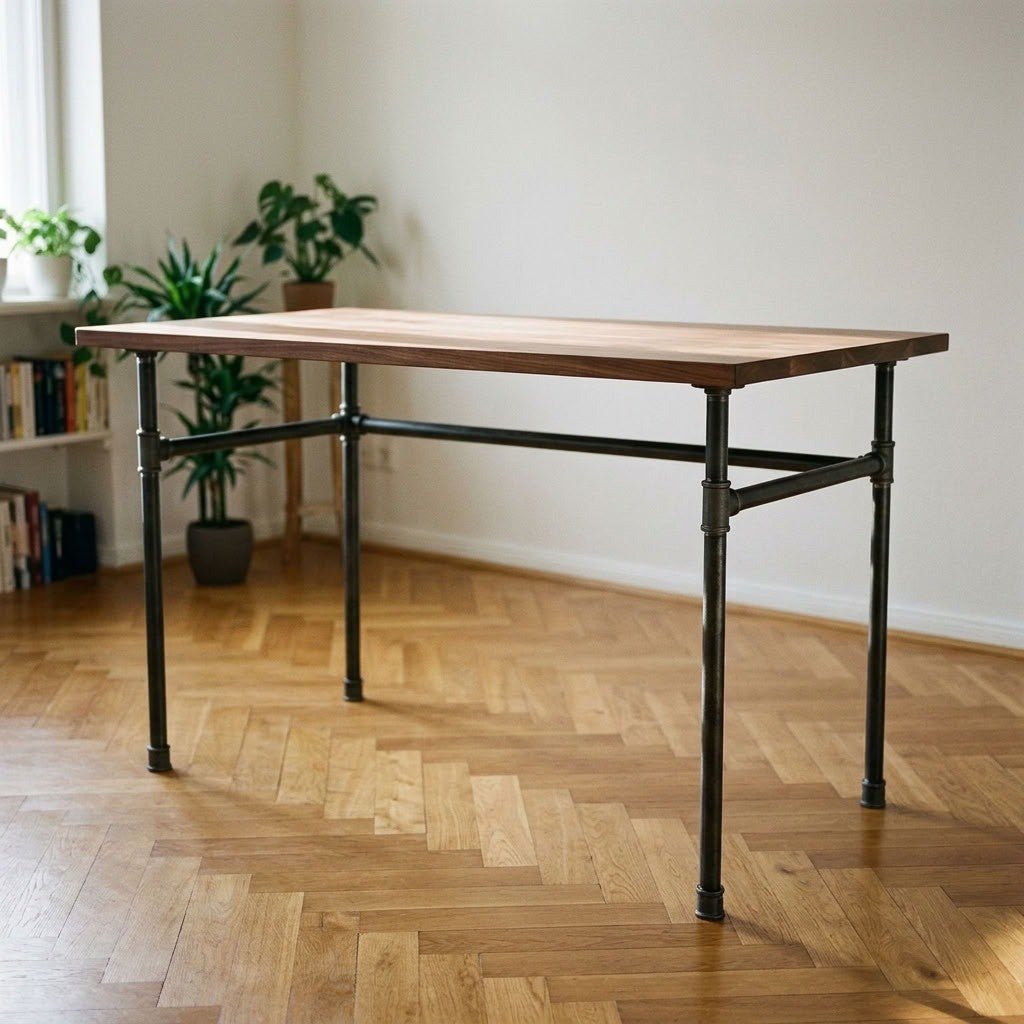

Le ambientazioni con un piano sono illustrative: il piano non è incluso.

I materiali possono presentare lievi differenze d'aspetto rispetto alle fotografie. Queste imperfezioni, che rendono unico ogni pezzo, contribuiscono al carattere grezzo, autentico e decisamente industriale di ogni articolo venduto da Home Invasion.

Assemblata su ordinazione ad Annecy, in Francia.

Dimensioni dettagliate

Le lettere rimandano ai disegni qui sotto. Quote in centimetri; la quota A si misura dal bordo esterno di una flangia alla flangia opposta. Gli interassi (B, D) sono misurati tra i centri delle flange — utili per forare il piano.

Tolleranza: le quote sono nominali. Il serraggio di ogni raccordo e le tolleranze di fusione comportano uno scarto di circa ± 5 mm su ogni dimensione. Misurate la base una volta montata prima di forare il piano o di farlo tagliare.

Vista laterale, nel senso della lunghezza — disegno indicativo, quote nella tabella

Vista dall'alto — disegno indicativo, quote nella tabella

Peso della base imballata:

Per il taglio del piano e il suo fissaggio alle flange, il nostro tutorial costruire una scrivania industriale con tubi idraulici illustra passo passo la procedura.

Preferisci montarlo da solo?

Qui niente è saldato: due raccordi a T, due distributori, quattro flange, quattro manicotti e undici tubi filettati, avvitati l'uno nell'altro. Ogni pezzo si ordina singolarmente dal nostro catalogo, e le lunghezze dei tubi sono riferimenti standard, non tagli speciali.

I pezzi di una base:

Lunghezze dei tubi, carrello e vista 3D per taglia:

La base montata, invece, arriva verniciata, controllata e dotata dei suoi inserti di protezione del pavimento, che non sono venduti separatamente.

Aggiungere ruote

Le ruote con gambo filettato da 3/4″ si avvitano direttamente nei manicotti inferiori, senza forare e senza piastra: è la stessa filettatura delle gambe, non serve altro. Ne occorrono quattro, una per gamba.

Rialzano la base: considera l'altezza totale della ruota meno gli 1,5 cm circa avvitati nel manicotto, cioè 9 cm in più con una ruota da 75 mm e 11,5 cm con una da 100 mm.

Su una base da scrivania portano il piano a circa 80 cm : troppo alto per scrivere da seduti, ma l'altezza giusta per una postazione in piedi occasionale, un banco da lavoro leggero o un carrello d'officina da spostare da una parete all'altra.

I modelli con freno si montano di norma su due delle quattro gambe, in diagonale.
